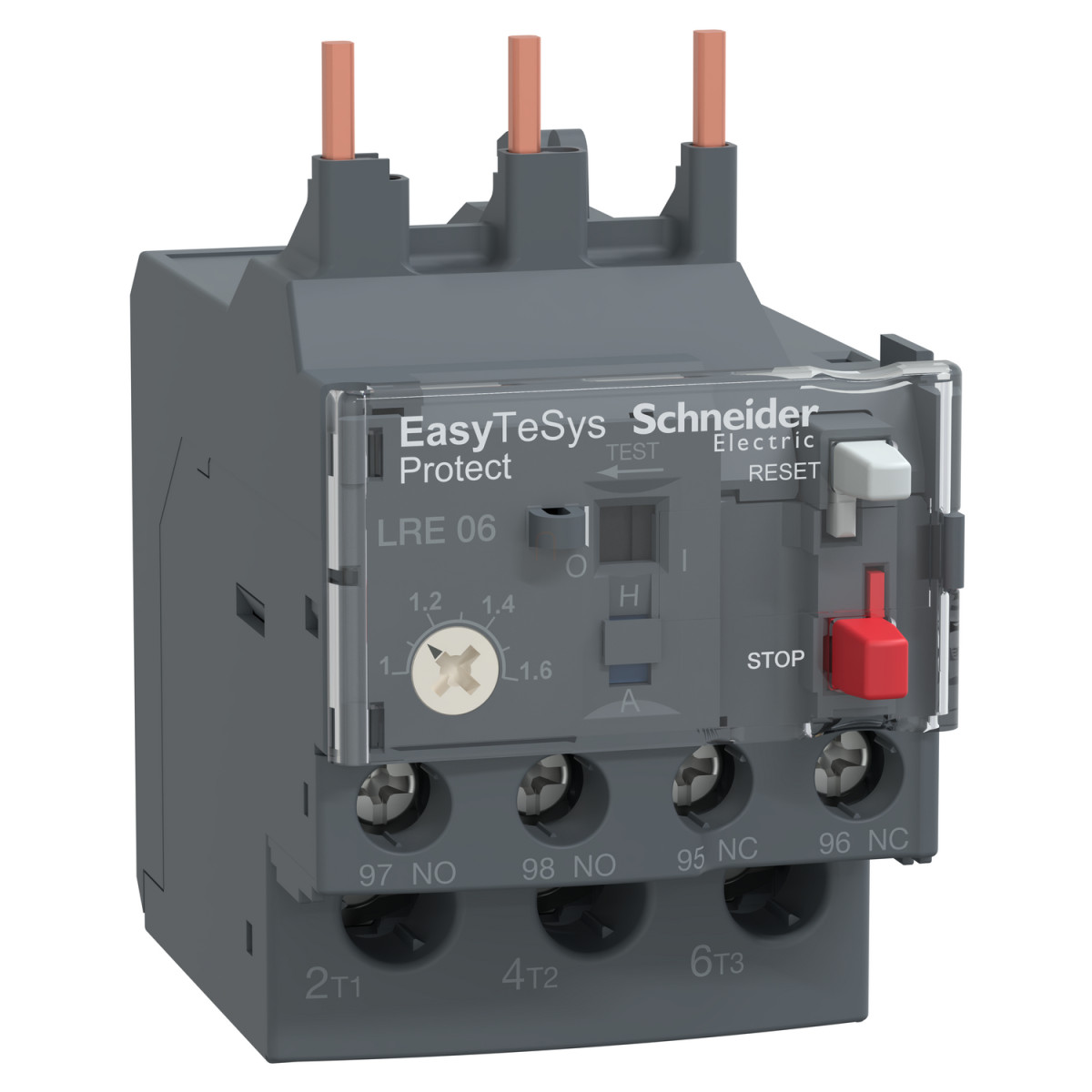

A Schneider Electric Easy TeSys Protect termékcsaládjába tartozó LRE06 differenciál hőkioldó relé kiváló megoldás a motor védelem területén, különösen az LC1E06-38 típusú kontaktorokkal történő együttes használat esetén. Ez a kompakt kialakítású, osztály 10A védelem gyors és megbízható működést biztosít túlterhelés esetén, így hatékonyan óvja a kapcsolódó berendezéseket a károsodástól.
A relé 1...1,6 A közötti tartományban állítható hőkioldási értékkel rendelkezik, és megfelel az IEC 60947-4-1 szabványnak. Különleges tulajdonsága a fázisvédelem: ha két fázison a névleges áram 130%-a folyik, miközben a harmadik fázison nincs áramfolyás, a relé megbízhatóan kiold. A pontos kioldási küszöbérték 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint, ami megbízható védelmet nyújt a motor számára túlterhelés esetén. A termék szürke (RAL 7011) színű házban kapható.
A LRE06 relé rendkívül sokoldalú telepítési lehetőségekkel rendelkezik. Felszerelhető közvetlenül a kontaktor alá, vagy speciális tartozékokkal lemezre, illetve sínre is rögzíthető. A csatlakozókapcsok kialakítása is többféle kábelezési megoldást tesz lehetővé. Az erősáramú áramkör csatlakozásai csavaros szorítókapcsokkal vannak kialakítva, amelyek 1,5...6 mm² rugalmas kábelvég nélküli, 1...4 mm² rugalmas kábelvéggel ellátott, valamint 1...6 mm² tömör kábel csatlakoztatását teszik lehetővé. A jelzőáramkör csatlakozásai szintén csavaros szorítókapcsokkal vannak ellátva, ezek 1...2,5 mm² keresztmetszetű kábelek fogadására alkalmasak. Az ajánlott meghúzási nyomaték mindkét esetben 1,7 Nm.
A termék kiegészítő kontakt összetétele 1 NO + 1 NC, vagyis egy nyitó és egy záró érintkező. A jelzőáramkörök hagyományos szabad levegőben mérhető termikus áramerőssége 5 A. Az üzemi feszültség legfeljebb 690 V AC lehet, míg a szigetelési feszültség szintén 690 V az IEC 60947-4-1 szerint. A lökőfeszültség-állóság 6 kV. Az erősáramú áramkörhöz javasolt biztosíték mérete 4 A gG vagy 2 A aM, míg a jelzőáramkörhöz 5 A gG típusú biztosíték ajánlott.
A LRE06 relé nagyfokú mechanikai ellenálló képességgel rendelkezik: 11 ms időtartamú, 6 Gn nagyságú ütéseket képes elviselni az IEC 60068-2-7 szerint, valamint 3 GN nagyságú rezgéseknek is ellenáll az IEC 60068-2-6 szabvány szerint. A helyi jelzés trip indikátorral történik, a vezérlést piros stop és zöld reset nyomógombok teszik lehetővé. A termék -20...60 °C környezeti hőmérséklet-kompenzációval rendelkezik, és -20...60 °C közötti környezeti hőmérsékleten üzemeltethető teljesítménycsökkenés nélkül az IEC 60947-4-1 szerint. Teljesítménycsökkenéssel akár -20...70 °C tartományban is használható. A termék védettsége IP20 az IEC 60529 szerint. Méretei: 44,5 mm magasság, 45 mm szélesség és 70 mm mélység.
Schneider Electric Easypact TVS - LRE06 -hőfokvédelmi relé 1...1,6A műszaki adatok
Főbb jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Protect
Terméktípus: Differenciál hőkioldó relé
Eszköz rövid neve: LRE
Relé alkalmazása: Motorvédelem
Fázisvédelem: 130%-os kioldási áram két fázison, a harmadik fázison 0, IEC 60947-4-1 szerint
Szín: Szürke (RAL 7011)
Kiegészítő információk
Kompatibilitás: LC1E06...38
Hálózat típusa: AC
Hálózati frekvencia: 50...60 Hz
Szerelési mód: Kontaktor alá, Lemezre (speciális tartozékokkal), Sínre (speciális tartozékokkal)
Hőkioldási osztály: Class 10A az IEC 60947-4-1 szerint
Jelzési funkció: Relé kioldás jelző
Hővédelem beállítási tartomány: 1...1,6 A
Kioldási küszöb: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint
Mechanikai robusztusság: Ütések: 6 Gn 11 ms-ig az IEC 60068-2-7 szerint, Rezgések: 3 GN az IEC 60068-2-6 szerint
Segédérintkező összetétele: 1 NO + 1 NC
Konvencionális szabad levegőben mérhető termikus áramerősség: 5 A jelzőáramkörhöz
Névleges üzemi feszültség: <= 690 V AC
Biztosíték értékek: 4 A gG erősáramú áramkörhöz, 2 A aM erősáramú áramkörhöz, 5 A gG jelzőáramkörhöz
Névleges szigetelési feszültség: 690 V az IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság: 6 kV
Helyi jelzés: Kioldás jelző
Vezérlés típusa: Piros stop nyomógomb, Zöld reset nyomógomb
Hőmérséklet kompenzáció: -20...60 °C
Csatlakozások
Erősáramú áramkör: Csavaros szorítókapocs, 1,5...6 mm² rugalmas kábelvég nélküli, 1...4 mm² rugalmas kábelvéggel, 1...6 mm² tömör
Jelzőáramkör: Csavaros szorítókapocs, 1...2,5 mm² rugalmas kábelvég nélküli, 1...2,5 mm² rugalmas kábelvéggel, 1...2,5 mm² tömör
Ajánlott meghúzási nyomaték: Erősáramú áramkör: 1,7 N.m, Jelzőáramkör: 1,7 N.m
Méretek
Magasság: 44,5 mm
Szélesség: 45 mm
Mélység: 70 mm
Környezeti paraméterek
Szabványok: IEC 60947-5-1, IEC 60947-4-1
Tanúsítványok: IEC, CCC, EAC
Védettségi fokozat: IP20 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -20...60 °C teljesítménycsökkenés nélkül az IEC 60947-4-1 szerint, -20...70 °C teljesítménycsökkenéssel
Tárolási hőmérséklet: -60...80 °C
Tűzállóság: 850 °C az IEC 60068-2-1 szerint
Dielektromos szilárdság: 6 kV 50 Hz-en az IEC 60255-5 szerint
Elektromágneses kompatibilitás: Túlfeszültség-állóság: 6 kV az IEC 60801-5 szerint
