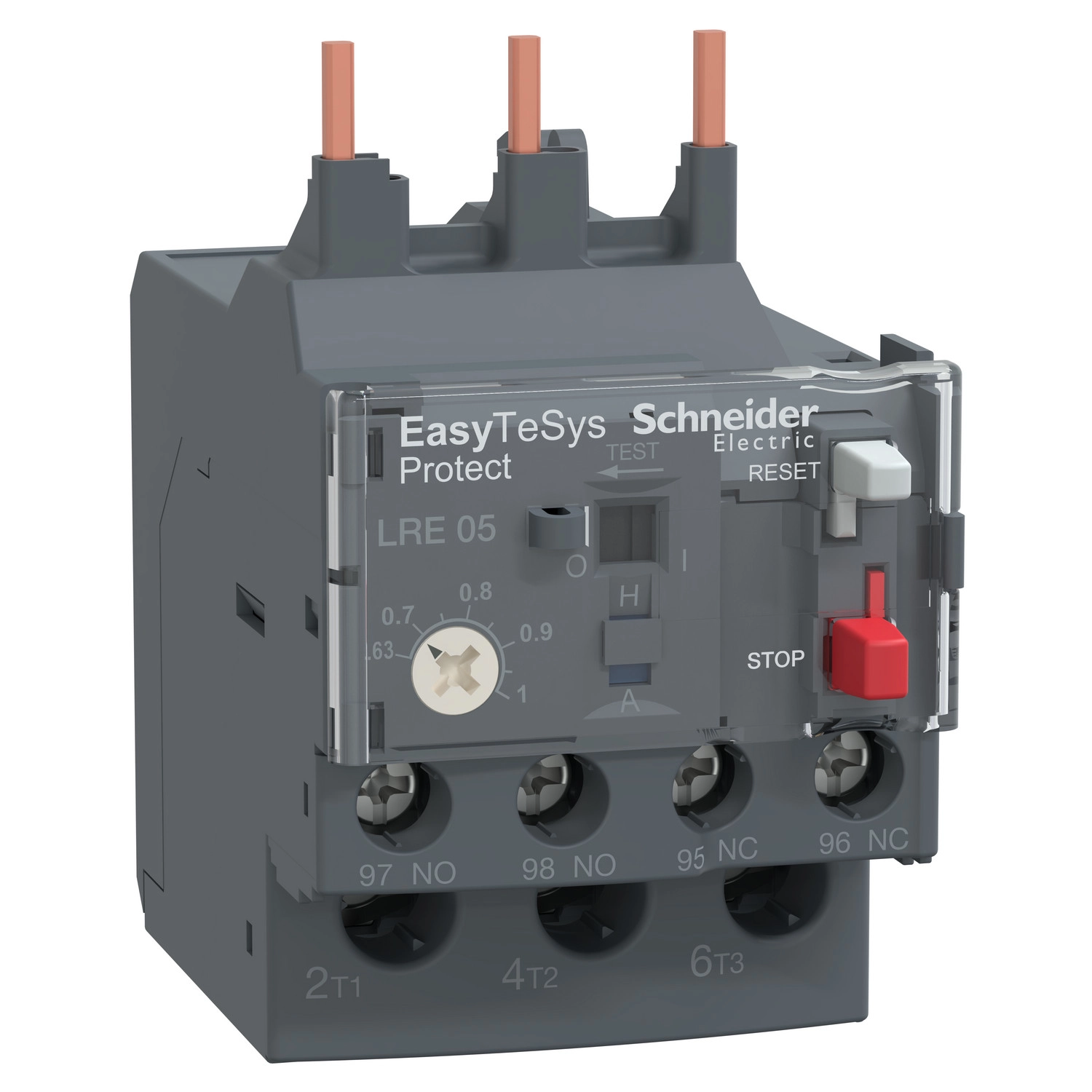

A Schneider Electric Easy TeSys Protect termékcsaládba tartozó LRE05 differenciál termikus túlterhelés relé kiváló megoldást nyújt a motorvédelmi alkalmazások számára. Ez a kompakt eszköz az LC1E06...38 kontaktorokkal kompatibilis, és 10A osztályú védelmi karakterisztikával rendelkezik az IEC 60947-4-1 szabványnak megfelelően.
A relé fő feladata a motorok védelme túlterhelés ellen, és speciálisan érzékeny a fáziskiesésre. Az IEC 60947-4-1 szabvány szerint, ha két fázison a névleges áram 130%-a folyik, miközben a harmadik fázison nincs áram, a relé kiold. A túlterhelés védelmi beállítási tartománya 0,63-1A, a kioldási küszöb pedig 1,14 ± 0,06 Ir az IEC 60947-4-1 szerint. A relé szürke (RAL 7011) színű házban kapható.
Az LRE05 számos szerelési lehetőséget kínál: közvetlenül a kontaktor alá szerelhető, de megfelelő kiegészítőkkel sínes vagy lemezes szerelése is megoldható. A készülék többféle csatlakoztatási lehetőséget biztosít: az erőáramú áramkör esetén rugalmas kábelvég nélküli 1,5-6 mm², rugalmas kábelvéggel 1-4 mm², vagy tömör 1-6 mm² keresztmetszetű vezetékeket fogad. A jelzőáramkörnél 1-2,5 mm² vezeték-keresztmetszet csatlakoztatható. Az ajánlott meghúzási nyomaték mindkét esetben 1,7 Nm.
A készülék segédérintkező összetétele 1 NO + 1 NC, a jelzőáramkör hagyományos szabad levegő termikus árama 5A. A névleges üzemi feszültség legfeljebb 690V AC, a névleges szigetelési feszültség 690V az IEC 60947-4-1 szerint, névleges lökőfeszültség-állóság pedig 6 kV. Erőáramú áramkörhöz 4A gG vagy 2A aM, jelzőáramkörhöz 5A gG biztosíték alkalmazása ajánlott.
Az LRE05 védelmi relé kiváló mechanikai robusztussággal rendelkezik: képes elviselni 11 ms időtartamú 6 Gn erősségű ütéseket (IEC 60068-2-7 szerint) és 3 GN erősségű rezgéseket (IEC 60068-2-6 szerint). A helyi jelzés a kioldásjelző segítségével történik, a vezérlést pedig piros stop nyomógomb és zöld reset nyomógomb biztosítja. A készülék -20...60°C közötti hőmérséklet-kompenzációval rendelkezik, üzemi környezeti hőmérséklet-tartománya túlméretezés nélkül -20...60°C, túlméretezéssel -20...70°C, tárolási hőmérséklet-tartománya pedig -60...80°C.
A készülék méretei: 44,5 mm magasság, 45 mm szélesség és 70 mm mélység, tömege pedig 0,13 kg. Az eszköz IP20 védettséggel rendelkezik az IEC 60529 szerint. Számos nemzetközi tanúsítvánnyal rendelkezik, köztük IEC, CCC és EAC minősítéssel. Az LRE05 termikus túlterhelés relé ideális választás olyan ipari alkalmazásokhoz, ahol megbízható motorvédelemre van szükség, különösen az LC1E06...38 kontaktorokkal szerelt rendszerekben.
Schneider Electric Easypact TVS - LRE05 -hőfokvédelmi relé 0,63...1A műszaki adatok
Fő jellemzők
Termékvonal: Easy TeSys
Termékcsalád: Easy TeSys Protect
Terméktípus: Differenciál termikus túlterhelés relé
Eszköz rövid neve: LRE
Alkalmazási terület: Motorvédelem
Fáziskiesés-érzékenység: Kioldási áram a névleges áram 130%-a két fázison, a harmadik fázis 0 értékénél, IEC 60947-4-1 szerint
Szín: Szürke (RAL 7011)
Kiegészítő jellemzők
Kompatibilitás: LC1E06...38
Hálózat típusa: AC
Hálózati frekvencia: 50...60 Hz
Szerelési mód: Kontaktor alá, lemezre speciális tartozékokkal, sínre speciális tartozékokkal
Termikus túlterhelési osztály: 10A osztály IEC 60947-4-1 szerint
Jelzési funkció: Relé kioldás jelző
Termikus védelem beállítási tartomány: 0,63...1 A
Kioldási küszöb: 1,14 +/- 0,06 Ir IEC 60947-4-1 szerint
Mechanikai robusztusság: Ütések: 6 Gn 11 ms-ig IEC 60068-2-7 szerint, Rezgések: 3 GN IEC 60068-2-6 szerint
Segédérintkező összetétel: 1 NO + 1 NC
Hagyományos szabad levegő termikus áram: 5 A jelzőáramkör esetén
Névleges üzemi feszültség: <= 690 V AC
Kapcsolódó biztosíték mérete: 4 A gG erőáramú áramkör esetén, 2 A aM erőáramú áramkör esetén, 5 A gG jelzőáramkör esetén
Névleges szigetelési feszültség: 690 V IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság: 6 kV
Helyi jelzés: Kioldásjelző
Vezérlési típus: Piros stop nyomógomb, Zöld reset nyomógomb
Hőmérséklet-kompenzáció: -20...60 °C
Csatlakozások - kapcsok
Erőáramú áramkör: Csavaros kapcsok 1 1,5...6 mm² - rugalmas kábelvég nélküli, Csavaros kapcsok 1 1...4 mm² - rugalmas kábelvéggel, Csavaros kapcsok 1 1...6 mm² - tömör kábelvég nélküli
Jelzőáramkör: Csavaros kapcsok 2 1...2,5 mm² - rugalmas kábelvég nélküli, Csavaros kapcsok 2 1...2,5 mm² - rugalmas kábelvéggel, Csavaros kapcsok 2 1...2,5 mm² - tömör kábelvég nélküli
Ajánlott meghúzási nyomaték: Erőáramú áramkör: 1,7 N.m - csavaros kapcsokon, Jelzőáramkör: 1,7 N.m - csavaros kapcsokon
Méretek és súly
Magasság: 44,5 mm
Szélesség: 45 mm
Mélység: 70 mm
Nettó tömeg: 0,13 kg
Környezet
Szabványok: IEC 60947-5-1, IEC 60947-4-1
Terméktanúsítványok: IEC, CCC, EAC
Védőkezelés: TH IEC 60068 szerint
IP védettségi fokozat: IP20 IEC 60529 szerint
Környezeti hőmérséklet tartomány üzemeltetéshez: -20...60 °C túlméretezés nélkül IEC 60947-4-1 szerint, -20...70 °C túlméretezéssel
Környezeti hőmérséklet tartomány tároláshoz: -60...80 °C
Tűzállóság: 850 °C IEC 60068-2-1 szerint
Dielektromos szilárdság: 6 kV 50 Hz-en IEC 60255-5 szerint
Elektromágneses kompatibilitás: Túlfeszültség-állóság: 6 kV IEC 60801-5 szerint
