A Schneider Electric Easy TeSys Protect termékcsaládba tartozó LRE04 differenciális hőkioldós túlterhelésvédelmi relé kiváló megoldást nyújt a kisméretű motorok megbízható védelmére. Ez a 0,4-0,63A beállítási tartományú, 10A osztályú készülék kifejezetten az LC1E06-38 kontaktorokkal való együttműködésre lett tervezve, így tökéletes választás ipari automatizálási és motorvédelmi alkalmazásokhoz.
A relé működését a motor védelmére optimalizálták, különös tekintettel a fázisveszteség érzékelésére. Az IEC 60947-4-1 szabványnak megfelelően a készülék 130%-os kioldási áramot biztosít két fázison, miközben a harmadik fázis nullán van. A túlterhelés-védelmi osztálya 10A, ami ideális általános ipari alkalmazásokhoz, ahol fontos a motor túlmelegedés elleni gyors védelem. A kioldási küszöb pontosan 1,14 ± 0,06 Ir az IEC 60947-4-1 szabvány szerint, ezzel biztosítva a védett berendezés precíz működését.
A relé felszerelése rendkívül rugalmas, hiszen kontaktor alá szerelhető, valamint speciális tartozékokkal lemezre vagy sínre is rögzíthető. Kialakítása ellenáll a nehéz ipari körülményeknek is - 6 Gn erejű ütéseknek 11 ms ideig és 3 GN rezgéseknek az IEC 60068-2-7 és 60068-2-6 szabványoknak megfelelően. A működési hőmérséklet-tartománya széles, -20...60 °C közötti teljesítménycsökkenés nélküli működést tesz lehetővé az IEC 60947-4-1 szerint, és -20...70 °C közötti használatra is alkalmas teljesítménycsökkenéssel. A hőmérséklet-kompenzáció funkció -20...60 °C tartományban biztosítja a stabil működést.
A csatlakozási lehetőségek terén is rendkívül sokoldalú: erőátviteli áramkörök esetén a csavaros sorkapcsok 1,5...6 mm² hajlékony kábelt kábelvég nélkül, 1...4 mm² hajlékony kábelt kábelvéggel, illetve 1...6 mm² tömör kábelt fogadnak. A jelzőáramköröknél 1...2,5 mm² keresztmetszetű kábelek csatlakoztathatók. Az ajánlott meghúzási nyomaték mindkét esetben 1,7 N.m. Az LRE04 relé kompakt méretekkel rendelkezik: 44,5 mm magasság, 45 mm szélesség és 70 mm mélység.
A kezelés egyszerű és informatív: piros stop nyomógomb és zöld reset nyomógomb segíti a működtetést, valamint trip indikátor jelzi a relé állapotát. A segédérintkező összetétele 1 NO + 1 NC, a jelzőáramkör hagyományos szabad levegőn mért termikus árama 5 A. A relé névleges üzemi feszültsége legfeljebb 690 V AC, szigetelési feszültsége 690 V az IEC 60947-4-1 szerint, lökőfeszültség-állósága pedig 6 kV. A hálózati frekvencia 50...60 Hz tartományban működik megbízhatóan.

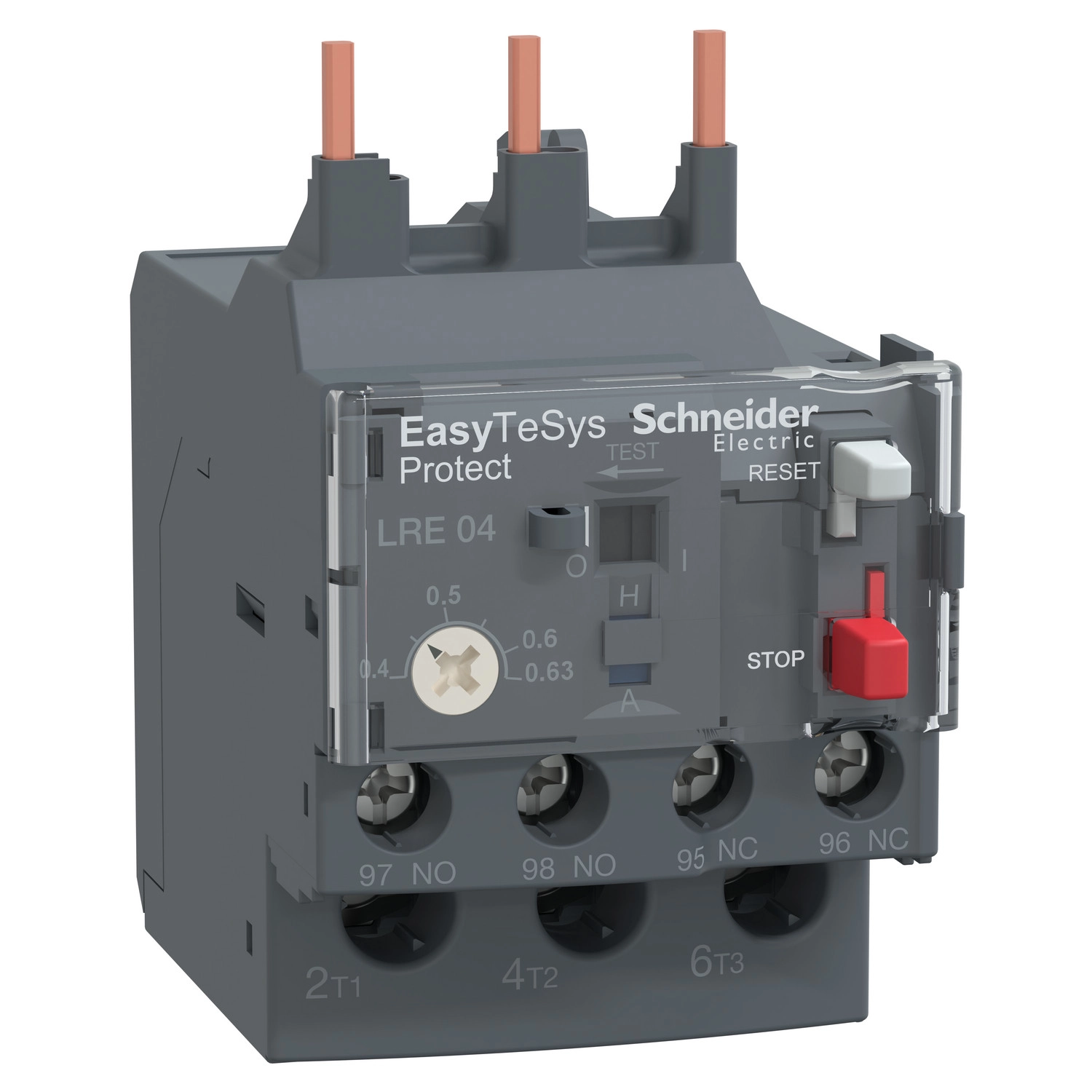

Schneider Electric Easypact TVS - LRE04 -hőfokvédelmi relé 0,4...0,63A műszaki adatok
Általános jellemzők
Termékcsalád: Easy TeSys
Termékvonal: Easy TeSys Protect
Eszköz típusa: Differenciális hőkioldós túlterhelésvédelmi relé
Rövid terméknév: LRE
Alkalmazás: Motorvédelem
Fázisvesztés-érzékenység: Kioldási áram 130% Ir két fázison, a harmadik nullán az IEC 60947-4-1 szerint
Szín: Szürke (RAL 7011)
Műszaki adatok
Termék kompatibilitás: LC1E06...38
Hálózat típusa: AC
Hálózati frekvencia: 50...60 Hz
Szerelési mód: Kontaktor alá, lemezre vagy sínre speciális tartozékokkal
Hőkioldási osztály: 10A osztály az IEC 60947-4-1 szerint
Jelzési funkció: Relé kioldásjelző
Hővédelem beállítási tartománya: 0,4...0,63 A
Kioldási küszöb: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint
Mechanikai robusztusság: Ütések: 6 Gn 11 ms-ig az IEC 60068-2-7 szerint, Rezgések: 3 GN az IEC 60068-2-6 szerint
Segédérintkező összetétele: 1 NO + 1 NC
Hagyományos szabad levegőn termikus áram: 5 A jelzőáramkörre
Névleges üzemi feszültség: <= 690 V AC
Biztosíték értéke: 2 A gG erőátviteli áramkörre, 1 A aM erőátviteli áramkörre, 5 A gG jelzőáramkörre
Névleges szigetelési feszültség: 690 V az IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság: 6 kV
Helyi jelzés: Kioldásjelző
Kezelőgombok: Piros stop nyomógomb, zöld reset nyomógomb
Hőmérséklet-kompenzáció: -20...60 °C
Csatlakozók - kapcsok
Erőátviteli áramkör: Csavaros sorkapcsok 1,5...6 mm² - kábel hajlékonyság: hajlékony kábelvég nélkül
Erőátviteli áramkör: Csavaros sorkapcsok 1...4 mm² - kábel hajlékonyság: hajlékony kábelvéggel
Erőátviteli áramkör: Csavaros sorkapcsok 1...6 mm² - kábel hajlékonyság: tömör kábelvég nélkül
Jelzőáramkör: Csavaros sorkapcsok 1...2,5 mm² - különböző kábel hajlékonysági opciókkal
Ajánlott meghúzási nyomaték: Erőátviteli áramkör: 1,7 N.m csavaros sorkapcsokon, Jelzőáramkör: 1,7 N.m csavaros sorkapcsokon
Fizikai jellemzők
Magasság: 44,5 mm
Szélesség: 45 mm
Mélység: 70 mm
Környezeti feltételek
Szabványok: IEC 60947-4-1, IEC 60947-5-1
Terméktanúsítványok: IEC, CCC, EAC
Védelmi kezelés: TH az IEC 60068 szerint
IP védettségi fokozat: IP20 az IEC 60529 szerint
Környezeti működési hőmérséklet: -20...60 °C teljesítménycsökkenés nélkül az IEC 60947-4-1 szerint, -20...70 °C teljesítménycsökkenéssel
Környezeti tárolási hőmérséklet: -60...80 °C
Tűzállóság: 850 °C az IEC 60068-2-1 szerint
Dielektromos szilárdság: 6 kV 50 Hz-en az IEC 60255-5 szerint
Elektromágneses kompatibilitás: Túlfeszültség-állóság: 6 kV az IEC 60801-5 szerint
