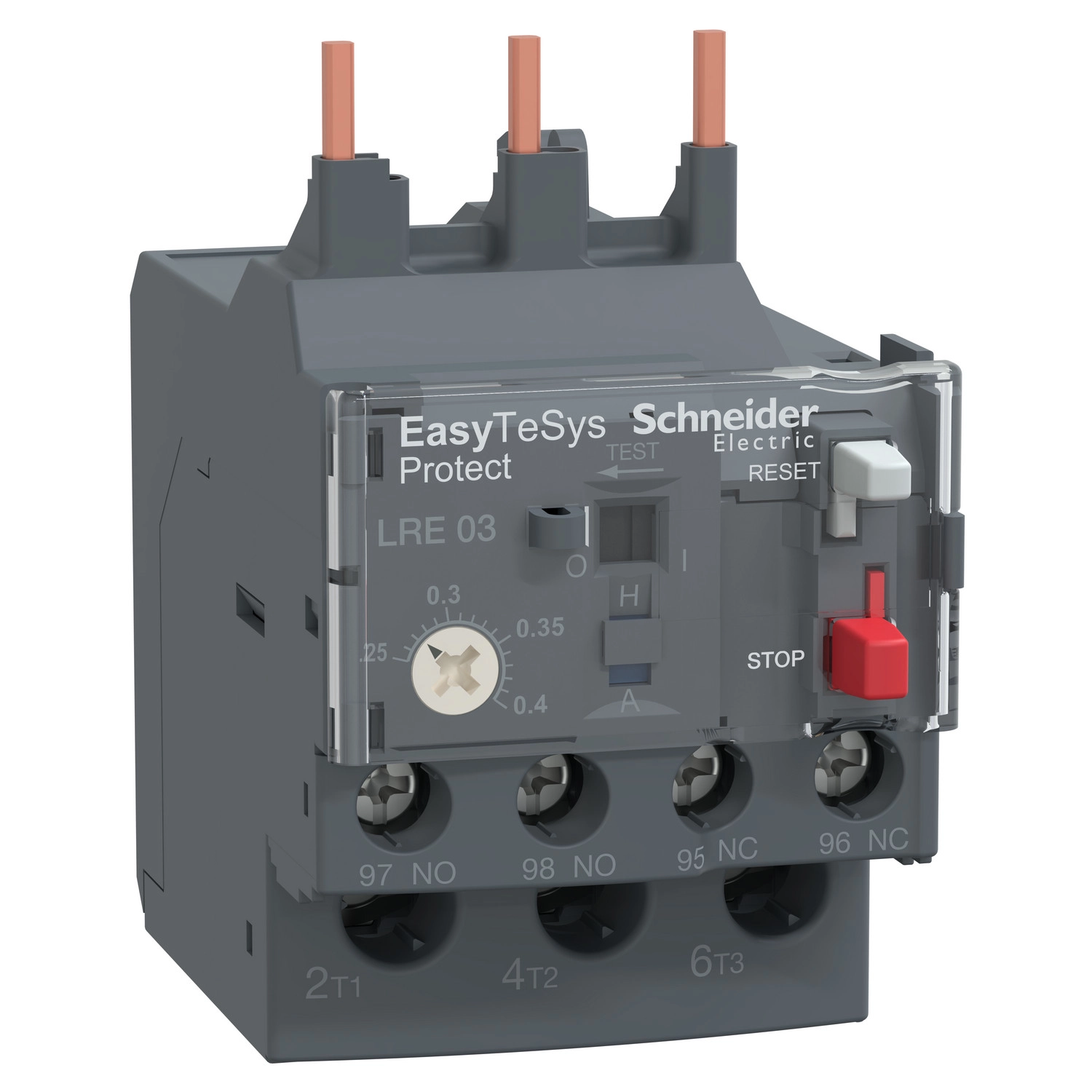

A Schneider Electric Easy TeSys Protect termékcsaládból származó LRE03 differenciális termikus túlterhelés relé egy kiváló megoldás motorok megbízható védelmére. Ez a professzionális eszköz kifejezetten az LC1E06...38 típusú kontaktorokhoz lett tervezve, biztosítva a tökéletes kompatibilitást és problémamentes működést.
Az LRE03 relé 0,25-0,4 A közötti tartományban állítható be, és megfelel az IEC 60947-4-1 szabvány Class 10A besorolásának. A készülék kifinomult fázisvédelem funkcióval rendelkezik, amely a névleges áram 130%-ánál kapcsol le két fázison történő túlterhelés esetén, az IEC 60947-4-1 szabványnak megfelelően. A kapcsolási küszöbérték 1,14 +/- 0,06 Ir, ami garantálja a motor pontos és megbízható védelmét túlterhelés esetén.
A termék számos különböző szerelési lehetőséget kínál - felszerelheted közvetlenül a kontaktor alá, speciális tartozékokkal lemezre vagy sínre. A relé 1 NO + 1 NC (egy nyitó és egy záró) segédérintkezővel rendelkezik, és tartalmaz kioldásjelzőt, valamint termikus védelmet, amely -20°C és +60°C közötti hőmérséklet-tartományban működik. A kezelőfelület praktikus, piros stop és zöld reset nyomógombokkal van ellátva, melyek segítségével egyszerűen kezelheted a készüléket.
Műszaki szempontból az LRE03 kiemelkedő paraméterekkel rendelkezik. Maximálisan 690 V AC üzemi feszültséggel használható, szigetelési feszültsége 690 V, és 6 kV-os impulzus-állósággal bír. A relé rendkívül robusztus, képes elviselni akár 6 Gn erejű ütéseket 11 ms-ig és 3 Gn erejű rezgéseket az IEC 60068-2-7 és IEC 60068-2-6 szabványoknak megfelelően. A készülék védettsége IP20 az IEC 60529 szerint.
A termék csatlakozásai praktikusan kialakítottak: az áramköri csatlakozások 1-6 mm² keresztmetszetű kábelekkel használhatók, míg a jelzőáramkör 1-2,5 mm² keresztmetszetű kábelekkel. Az ajánlott meghúzási nyomaték mindkét esetben 1,7 Nm. Az LRE03 relé kompakt méretekkel rendelkezik (44,5 mm magas, 45 mm széles és 70 mm mély), így könnyen beépíthető a már meglévő rendszerekbe is. A termék számos nemzetközi tanúsítvánnyal rendelkezik (IEC, CCC, EAC), ami igazolja a minőséget és a megbízhatóságot, amelyet a Schneider Electric neve fémjelez.
Schneider Electric Easypact TVS - LRE03 -hőfokvédelmi relé 0,25...0,4 műszaki adatok
Fő tulajdonságok
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Protect
Terméktípus: Differenciális termikus túlterhelés relé
Rövid terméknév: LRE
Alkalmazás: Motorvédelem
Fázisvédelem érzékenysége: Kioldóáram 130% Ir két fázison, a harmadik 0-án, az IEC 60947-4-1 szerint
Szín: Szürke (RAL 7011)
Kiegészítő adatok
Kompatibilitás: LC1E06...38
Hálózat típusa: AC
Hálózati frekvencia: 50...60 Hz
Szerelési mód: Kontaktor alá, lemezre (speciális tartozékokkal), sínre (speciális tartozékokkal)
Termikus túlterhelés osztály: Class 10A az IEC 60947-4-1 szerint
Jelzési funkció: Relé kioldásjelző
Termikus védelem beállítási tartomány: 0,25...0,4 A
Kioldási küszöb: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint
Mechanikai robusztusság: Ütések: 6 Gn 11 ms-ig az IEC 60068-2-7 szerint, Rezgések: 3 Gn az IEC 60068-2-6 szerint
Segédérintkező összetétel: 1 NO + 1 NC
Konvencionális szabad levegőn való termikus áram: 5 A a jelzőáramkörnél
Névleges üzemi feszültség: <= 690 V AC
Kapcsolódó biztosíték névleges értéke: 2 A gG az áramkörhöz, 1 A aM az áramkörhöz, 5 A gG a jelzőáramkörhöz
Névleges szigetelési feszültség: 690 V az IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság: 6 kV
Helyi jelzés: Kioldásjelző
Vezérlés típusa: Piros stop nyomógomb, zöld reset nyomógomb
Hőmérséklet-kompenzáció: -20...60 °C
Csatlakozások - kapcsok
Áramkör: csavaros rögzítésű kapcsok, 1...6 mm² rugalmas/tömör kábelekhez
Jelzőáramkör: csavaros rögzítésű kapcsok, 1...2,5 mm² rugalmas/tömör kábelekhez
Javasolt meghúzási nyomaték: Áramkör: 1,7 N.m, Jelzőáramkör: 1,7 N.m
Méretek és súly
Magasság: 44,5 mm
Szélesség: 45 mm
Mélység: 70 mm
Nettó súly: 0,13 kg
Környezet
Szabványok: IEC 60947-4-1, IEC 60947-5-1
Terméktanúsítványok: IEC, CCC, EAC
Védő kezelés: TH az IEC 60068 szerint
IP védelmi fokozat: IP20 az IEC 60529 szerint
Környezeti hőmérséklet működés közben: -20...60 °C leértékelés nélkül az IEC 60947-4-1 szerint, -20...70 °C leértékeléssel
Környezeti hőmérséklet tároláskor: -60...80 °C
Tűzállóság: 850 °C az IEC 60068-2-1 szerint
Dielektromos szilárdság: 6 kV 50 Hz-en az IEC 60255-5 szerint
Elektromágneses összeférhetőség: Túlfeszültség-állóság: 6 kV az IEC 60801-5 szerint
