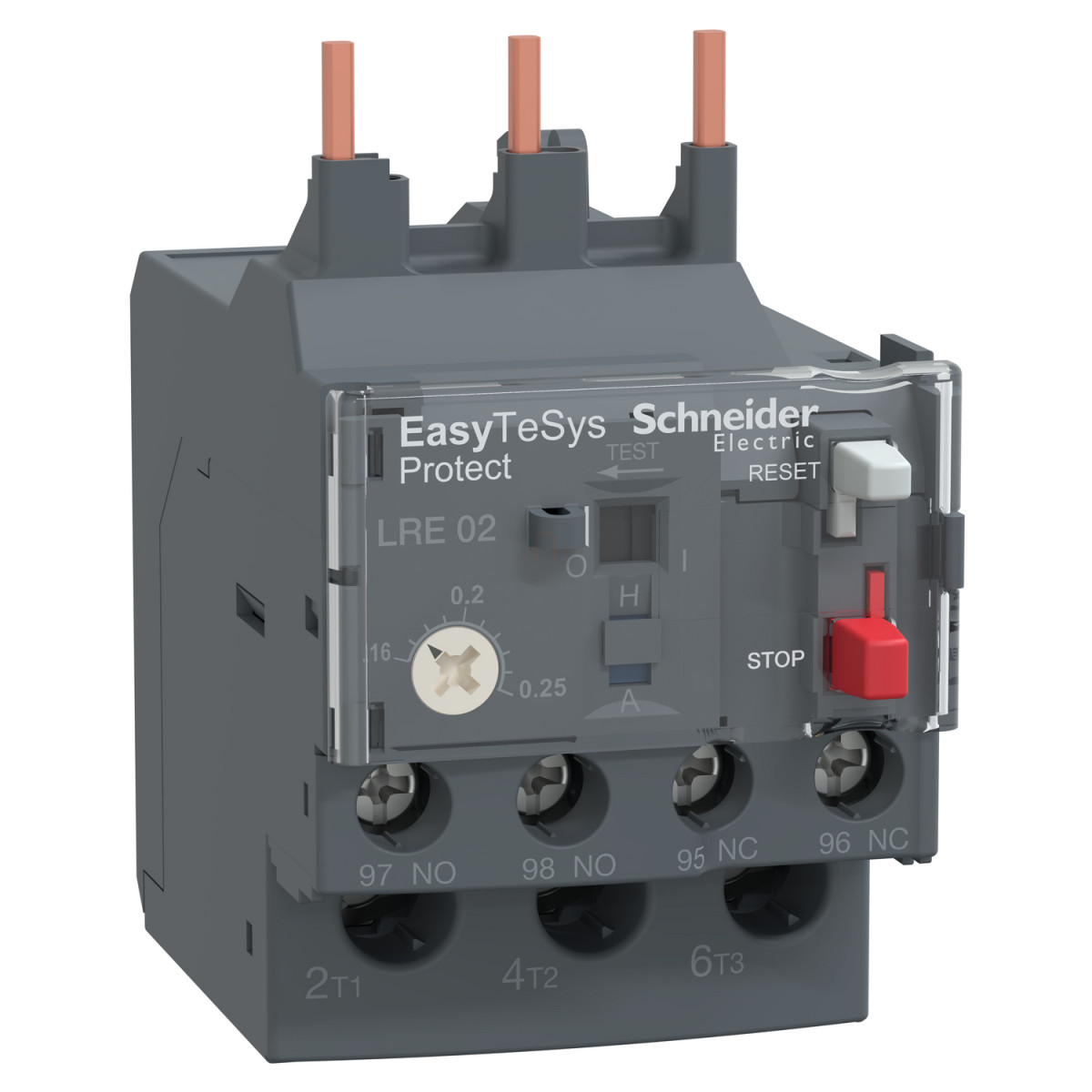

A Schneider Electric Easy TeSys Protect sorozatú LRE02 típusú differenciális hőfokvédelmi relé kiváló megoldást nyújt motorvédelmi alkalmazásokban, ahol a pontos és megbízható túlterhelés elleni védelem elengedhetetlen. Ez a kompakt eszköz kifejezetten az LC1E06...38 kontaktorcsaláddal való együttes használatra lett tervezve, így tökéletes választás kisebb teljesítményű motorok védelmére ipari környezetben.
A relé 0,16-0,25 A közötti áramtartományban állítható, és megfelel az IEC 60947-4-1 szabvány szerinti 10A osztályú védelmi követelményeknek. Különleges tulajdonsága a fáziskiesés érzékenység, amely az IEC 60947-4-1 szabványnak megfelelően 130%-os kioldási áramot biztosít két fázis esetén, míg a harmadik fázis 0 értéken marad. Ez a funkció különösen hasznos háromfázisú motorok aszimmetrikus terhelés elleni védelmében. Az eszköz szabványos jelölése LRE, és szürke (RAL 7011) színű kivitelben készül.
A relé többféle módon is felszerelhető: közvetlenül a kontaktor alá, speciális kiegészítőkkel szerelőlapra vagy sínre. Működési frekvenciatartománya 50-60 Hz, névleges szigetelési feszültsége 690 V az IEC 60947-4-1 szabvány szerint, míg névleges impulzusfeszültsége 6 kV. A készülék -20...60 °C közötti hőmérséklet-kompenzációval rendelkezik, és kiváló mechanikai ellenállóképesség jellemzi: ellenáll az IEC 60068-2-7 szerint 11 ms időtartamú, 6 Gn nagyságú ütéseknek, valamint az IEC 60068-2-6 szerint 3 GN vibrációnak.
A relé 1 NO + 1 NC segédérintkezőt tartalmaz, amelyek jelzőáramkörökhöz használhatók, 5 A-es hagyományos szabad levegőáramú hőterheléssel. A helyi jelzés funkciót egy kioldásjelző biztosítja, míg a vezérlési lehetőségeket piros nyomógomb (leállítás) és zöld nyomógomb (visszaállítás) teszi teljessé. A csatlakozások csavaros kapocstípusúak, mind a főáramkör, mind a jelzőáramkör esetében különböző kábelmerevségi opciókkal. A főáramkörben 1,5-6 mm² rugalmas kábelvég nélküli, 1-4 mm² rugalmas kábelvéggel ellátott, illetve 1-6 mm² tömör kábelvég nélküli kábelek csatlakoztathatók. A jelzőáramkörhöz 1-2,5 mm² keresztmetszetű kábelek használhatók, a javasolt meghúzási nyomaték mindkét áramkör esetén 1,7 Nm.
Schneider Electric Easypact TVS - LRE02 -hőfokvédelmi relé 0,16...0,25A műszaki adatok
Általános információk
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Protect
Terméktípus: Differenciális hőfokvédelmi relé
Rövid terméknév: LRE
Alkalmazási terület: Motorvédelem
Fáziskiesés érzékenység: Kioldási áram 130% Ir két fázison, a harmadik 0-án az IEC 60947-4-1 szerint
Szín: Szürke (RAL 7011)
Műszaki adatok
Termék kompatibilitás: LC1E06...38
Hálózat típusa: AC
Hálózati frekvencia: 50...60 Hz
Felszerelési mód: Kontaktor alá, speciális kiegészítőkkel szerelőlapra vagy sínre
Hőfokvédelmi osztály: 10A osztály az IEC 60947-4-1 szerint
Jelzési funkció: Relé kioldásjelző
Hőfokvédelmi beállítási tartomány: 0,16...0,25 A
Kioldási küszöbérték: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint
Mechanikai robusztusság: Ütések: 6 Gn 11 ms-ig az IEC 60068-2-7 szerint, Vibráció: 3 GN az IEC 60068-2-6 szerint
Segédérintkező összetétele: 1 NO + 1 NC
Hagyományos szabad levegő hőáram: 5 A jelzőáramkörhöz
Névleges üzemi feszültség: <= 690 V AC
Kapcsolódó biztosítékérték: 2 A gG tápáramkörhöz, 0,5 A aM tápáramkörhöz, 5 A gG jelzőáramkörhöz
Névleges szigetelési feszültség: 690 V az IEC 60947-4-1 szerint
Névleges impulzus-állósági feszültség: 6 kV
Helyi jelzés: Kioldásjelző
Vezérlés típusa: Piros nyomógomb leállításhoz, Zöld nyomógomb visszaállításhoz
Hőmérséklet-kompenzáció: -20...60 °C
Fizikai jellemzők
Csatlakozások - kapcsok: Tápáramkör: csavaros kapocs 1,5...6 mm² (rugalmas kábelvég nélkül), 1...4 mm² (rugalmas kábelvéggel), 1...6 mm² (tömör kábelvég nélkül); Jelzőáramkör: csavaros kapocs 1...2,5 mm²
Javasolt meghúzási nyomaték: Tápáramkör: 1,7 N.m, Jelzőáramkör: 1,7 N.m
Magasság: 44,5 mm
Szélesség: 45 mm
Mélység: 70 mm
Környezeti feltételek
Szabványok: IEC 60947-5-1, IEC 60947-4-1
Tanúsítványok: IEC, CCC, EAC
Védőkezelés: TH az IEC 60068 szerint
IP védettségi fokozat: IP20 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -20...60 °C teljesítménycsökkentés nélkül az IEC 60947-4-1 szerint, -20...70 °C teljesítménycsökkentéssel
Tárolási környezeti hőmérséklet: -60...80 °C
Tűzállóság: 850 °C az IEC 60068-2-1 szerint
Dielektromos szilárdság: 6 kV 50 Hz-en az IEC 60255-5 szerint
Elektromágneses kompatibilitás: Túlfeszültség-állóság: 6 kV az IEC 60801-5 szerint
