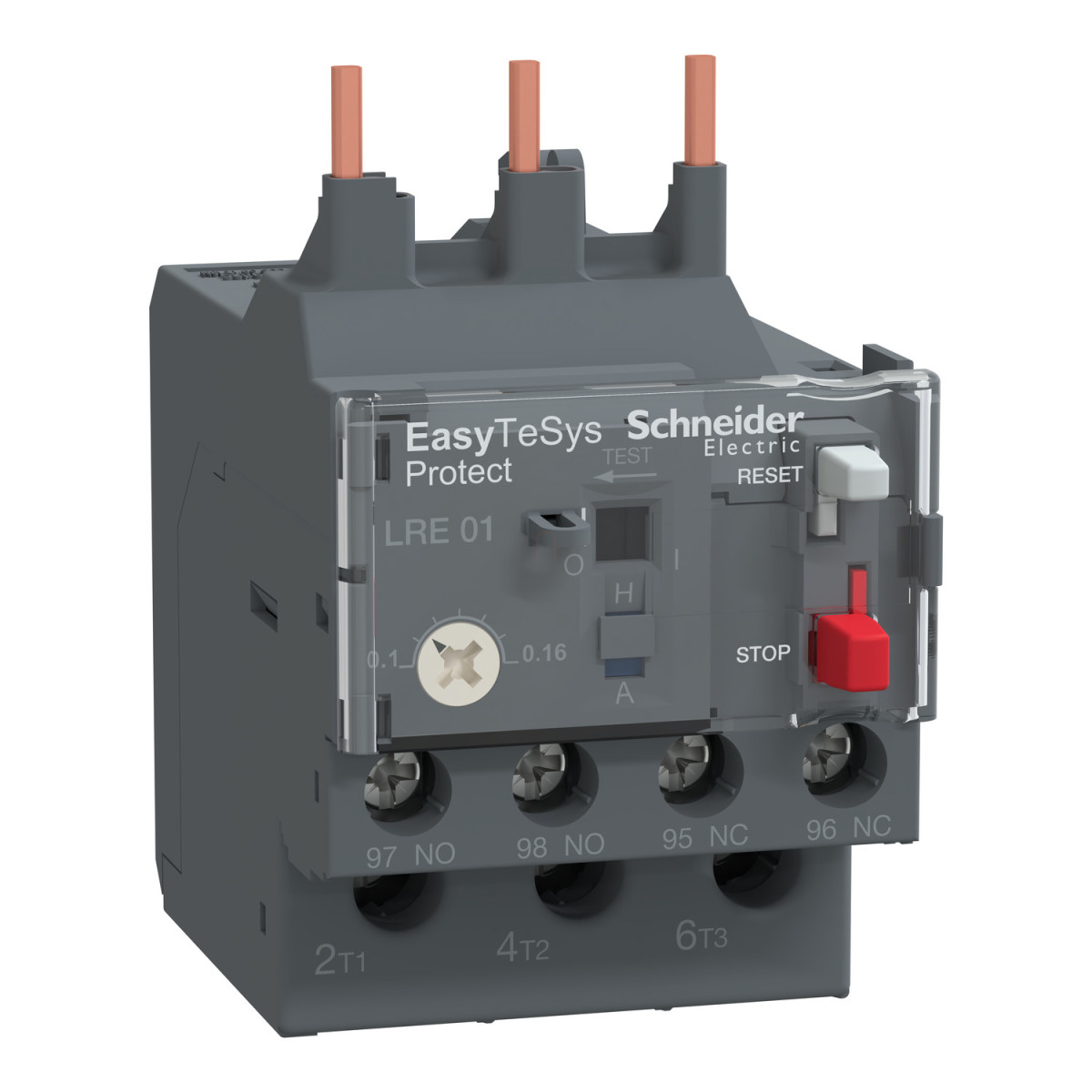

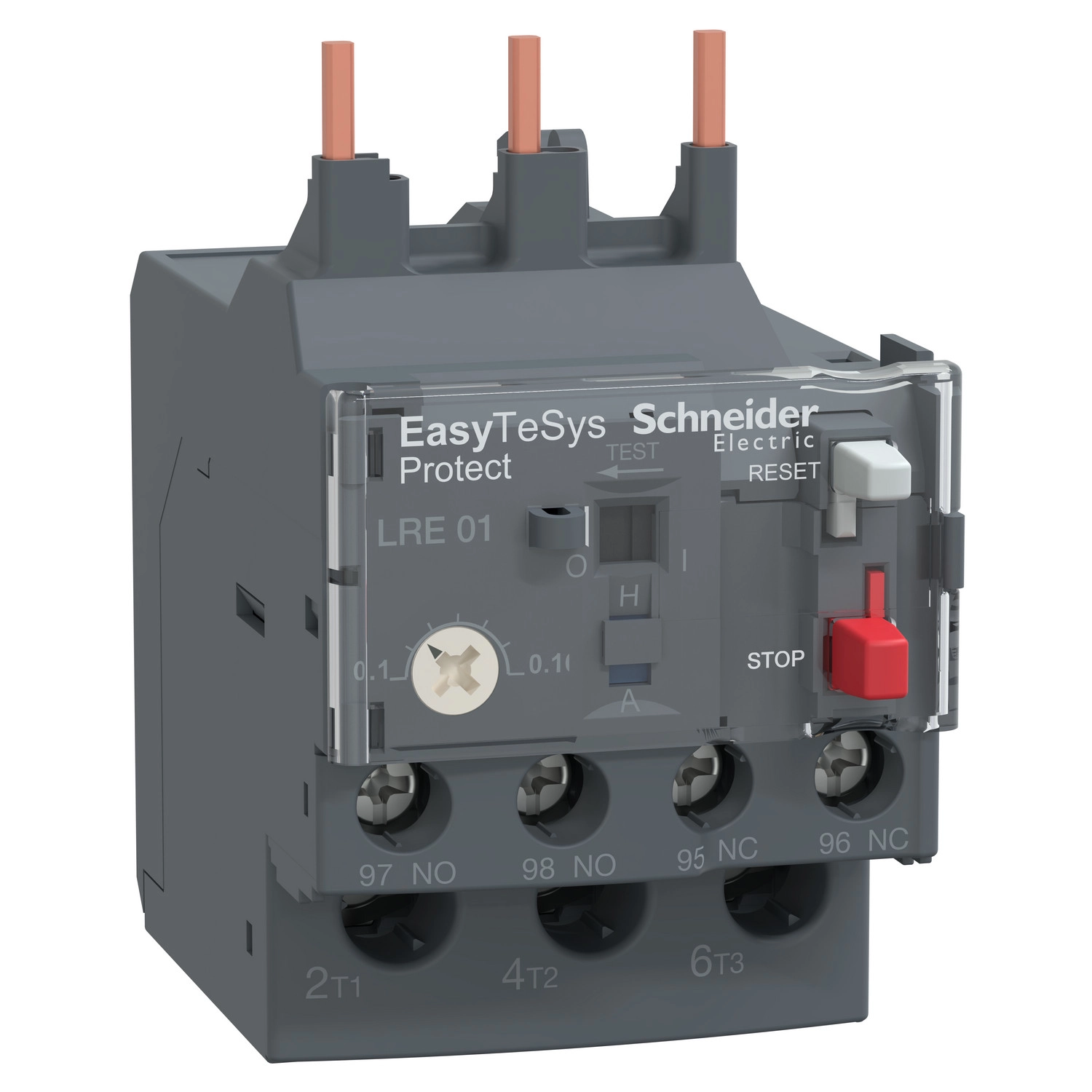

A Schneider Electric Easy TeSys Protect termékcsaládjába tartozó LRE01 differenciális hőkioldású túlterhelés-védelmi relé egy kompakt és megbízható motorvédelmi megoldás, amely különösen alkalmas kisebb teljesítményű motorok hatékony védelmére. Ez a 10A védelmi osztályú termék a LC1E06-38 típusú kontaktorokhoz közvetlenül illeszthető, ami egyszerűsíti a telepítési folyamatot és minimalizálja a szükséges szerelési időt.
A LRE01 hőkioldású relé 0,1-0,16A áramtartományban állítható, így precízen konfigurálható a védeni kívánt motor névleges áramának megfelelően. A termék egyik kiemelkedő funkciója a fáziskiesés-érzékelés, amely az IEC 60947-4-1 szabványnak megfelelően a névleges áram 130%-ánál kapcsol le két fázis esetén, ezzel megbízható védelmet nyújtva a motor számára aszimmetrikus táplálás esetén is. A relé kioldási küszöbértéke 1,14 +/- 0,06 Ir az IEC 60947-4-1 szabvány szerint, biztosítva a pontos működést.
Műszaki szempontból a LRE01 több telepítési opcióval rendelkezik: közvetlenül a kontaktor alá szerelhető, de emellett lemezre vagy sínre is rögzíthető a megfelelő kiegészítőkkel. A termék 50-60 Hz hálózati frekvenciával működik, és akár 690 V AC névleges üzemi feszültségig alkalmazható. A segédérintkező összetétele 1 NO + 1 NC, a jelzőáramkör hagyományos szabad levegő hőárama 5 A. Az eszköz védelmi fokozata IP20 az IEC 60529 szerint, és a működési hőmérséklet-tartomány -20...60 °C teljesítménycsökkenés nélkül (IEC 60947-4-1 szabvány szerint), illetve -20...70 °C teljesítménycsökkenéssel.
A beállítási lehetőségek között szerepel egy piros nyomógomb a leállításhoz és egy zöld nyomógomb a visszaállításhoz, valamint a relé működésbe lépését kioldásjelző mutatja. A relé mechanikai robusztusságát jelzi, hogy ellenáll akár 6 Gn-os, 11 ms időtartamú ütéseknek (IEC 60068-2-7 szerint) és 3 GN rezgéseknek (IEC 60068-2-6 szerint). A termék kapocskiosztása is optimalizált: erőáramköri csavaros kapcsokkal rendelkezik, amelyek 1,5-6 mm² rugalmas kábelvéggel nem rendelkező, 1-4 mm² rugalmas kábelvéggel rendelkező, vagy 1-6 mm² tömör kábelekhez használhatók. A jelzőáramköri csavaros kapcsok 1-2,5 mm² keresztmetszetű vezetékekhez alkalmasak. Az ajánlott meghúzási nyomaték mindkét áramkör esetében 1,7 Nm.
Schneider Electric Easypact TVS - LRE01 -hőfokvédelmi relé 0,1...0,16A műszaki adatok
Általános jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Protect
Terméktípus: Differenciális hőkioldású túlterhelés-védelmi relé
Rövidítés: LRE
Alkalmazás: Motorvédelem
Fáziskiesés-érzékenység: Kioldási áram a névleges áram 130%-a két fázis esetén, a harmadik 0 értéknél (IEC 60947-4-1 szerint)
Szín: Szürke (RAL 7011)
Kiegészítő adatok
Termék kompatibilitás: LC1E06...38
Hálózat típusa: AC
Hálózati frekvencia: 50...60 Hz
Szerelési mód: Kontaktor alá, lemezre (speciális kiegészítőkkel), sínre (speciális kiegészítőkkel)
Hőkioldási osztály: 10A osztály az IEC 60947-4-1 szerint
Jelzés funkció: Relé kioldásjelző
Hőkioldás beállítási tartomány: 0,1...0,16 A
Kioldási küszöbérték: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint
Mechanikai robusztusság: Ütés: 6 Gn 11 ms-ig az IEC 60068-2-7 szerint, Rezgés: 3 GN az IEC 60068-2-6 szerint
Segédérintkező összetétel: 1 NO + 1 NC
Hagyományos szabad levegő hőáram: 5 A jelzőáramkörhöz
Névleges üzemi feszültség: <= 690 V AC
Kapcsolódó biztosíték: 2 A gG erőáramkörhöz, 0,25 A aM erőáramkörhöz, 5 A gG jelzőáramkörhöz
Névleges szigetelési feszültség: 690 V az IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság: 6 kV
Helyi jelzés: Kioldásjelző
Vezérlés típusa: Piros nyomógomb stop, Zöld nyomógomb reset
Hőmérséklet-kompenzáció: -20...60 °C
Csatlakozások és kapcsok
Erőáramköri csavaros kapcsok: 1,5...6 mm² rugalmas kábelvég nélkül, 1...4 mm² rugalmas kábelvéggel, 1...6 mm² tömör kábelvég nélkül
Jelzőáramköri csavaros kapcsok: 1...2,5 mm² rugalmas kábelvég nélkül, 1...2,5 mm² rugalmas kábelvéggel, 1...2,5 mm² tömör kábelvég nélkül
Ajánlott meghúzási nyomaték: Erőáramkör: 1,7 N.m csavaros kapcsoknál, Jelzőáramkör: 1,7 N.m csavaros kapcsoknál
Méretek
Magasság: 44,5 mm
Szélesség: 45 mm
Mélység: 70 mm
Környezeti paraméterek
Szabványok: IEC 60947-4-1, IEC 60947-5-1
Terméktanúsítványok: IEC, CCC, EAC
Védőkezelés: TH az IEC 60068 szerint
IP védettségi fokozat: IP20 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -20...60 °C teljesítménycsökkenés nélkül az IEC 60947-4-1 szerint, -20...70 °C teljesítménycsökkenéssel
Tárolási környezeti hőmérséklet: -60...80 °C
Tűzállóság: 850 °C az IEC 60068-2-1 szerint
Dielektromos szilárdság: 6 kV 50 Hz-en az IEC 60255-5 szerint
Elektromágneses összeférhetőség: Túlfeszültség-állóság: 6 kV az IEC 60801-5 szerint
