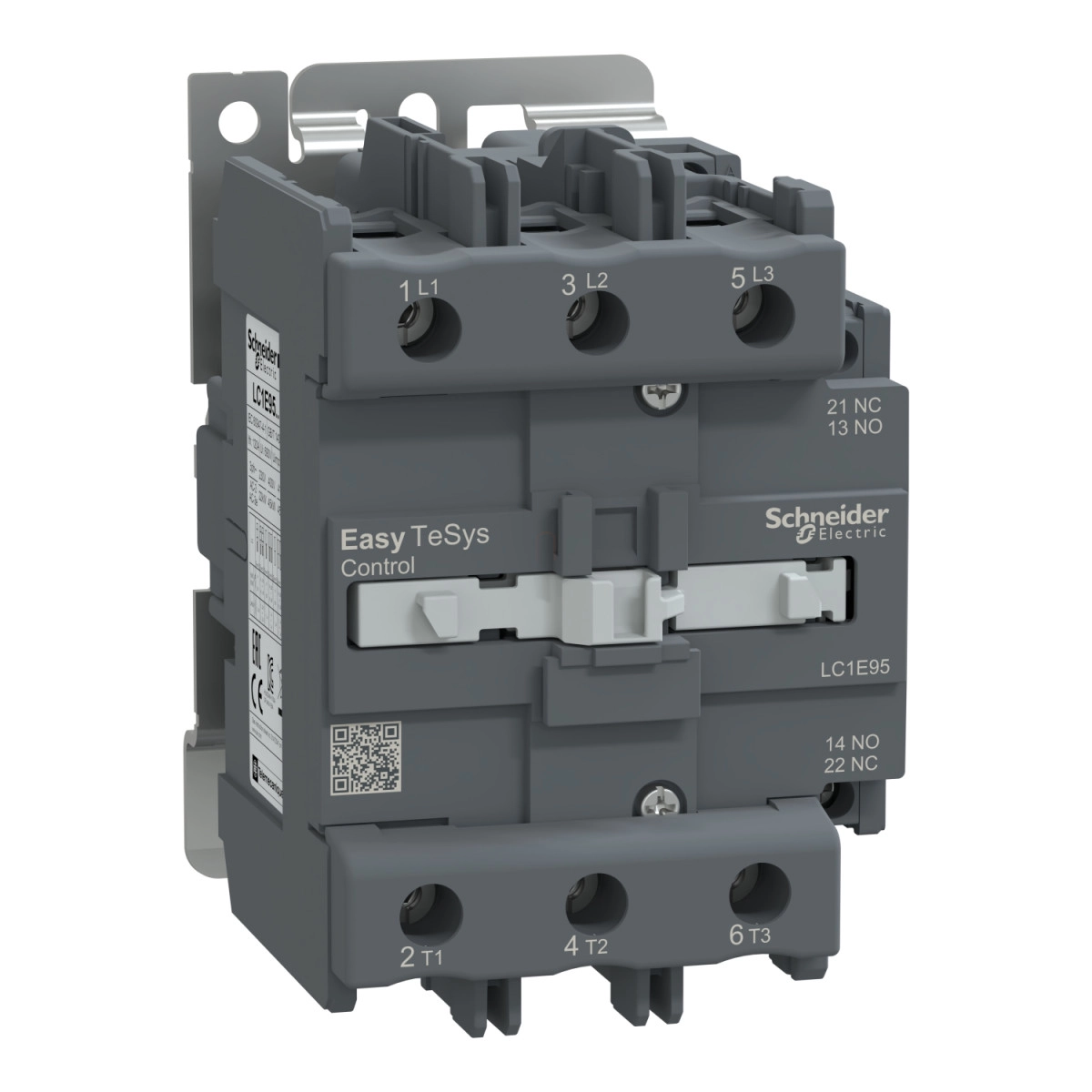

Schneider Electric Easypact TVS - LC1E95P7 -mágneskapcsoló 95A 1NO1NC 230VAC műszaki adatok
Fő jellemzők
Terméktípus: Mágneskapcsoló
Sorozat: Easy TeSys
Termékkategória: Easy TeSys Control
Eszköz rövid neve: LC1E
Alkalmazás: Motorvezérlés, Ellenállás terhelés
Felhasználási kategória: AC-3, AC-3e, AC-1
Pólusok leírása: 3P
Névleges üzemi feszültség: <= 690 V AC 50/60 Hz
Névleges üzemi áram: 95 A (55 °C alatt) <= 440 V AC AC-3 erőáramkörben
Névleges üzemi áram: 95 A (55 °C alatt) <= 440 V AC AC-3e erőáramkörben
Névleges üzemi áram: 125 A (55 °C alatt) <= 440 V AC AC-1 erőáramkörben
Vezérlőáramkör feszültsége: 230 V AC 50/60 Hz
Kiegészítő adatok
Motorteljesítmény kW: 22 kW 220/230 V AC
Motorteljesítmény kW: 45 kW 380/400 V AC
Motorteljesítmény kW: 45 kW 415/440 V AC
Motorteljesítmény kW: 45 kW 500 V AC 50/60 Hz
Motorteljesítmény kW: 45 kW 660/690 V AC
Motorteljesítmény kW: 55 kW 660...690 V
Pólus érintkező összetétel: 3 NO
Konvencionális szabad levegő hőáram: 120 A (55 °C-on) erőáramkörben
Névleges bekapcsolási áram: 1140 A 440 V AC erőáramkörben, IEC 60947-4-1 szerint
Névleges megszakítási képesség: 807.5 A 440 V erőáramkörben, IEC 60947 szerint
Névleges rövid idejű áramszünet: 800 A 40 °C - 10 mp erőáramkörben
Névleges rövid idejű áramszünet: 400 A 40 °C - 60 mp erőáramkörben
Névleges rövid idejű áramszünet: 135 A 40 °C - 600 mp erőáramkörben
Kapcsolódó biztosíték névleges értéke: 10 A gG <= 690 V 1-es koordinációs típus vezérlőáramkörben, IEC 60947-5-1 szerint
Kapcsolódó biztosíték névleges értéke: 160 A gG <= 690 V 1-es koordinációs típus erőáramkörben
Átlagos impedancia: 0.8 mOhm - Ith 120 A 50/60 Hz erőáramkörben
Teljesítmény disszipáció pólusonként: 7.2 W AC-3
Teljesítmény disszipáció pólusonként: 12 W AC-1
Névleges szigetelési feszültség: 690 V IEC 60947-4-1 szerint
Túlfeszültség kategória: III
Szennyezettségi fok: 3
Névleges lökőfeszültség-állóság: 6 kV tekercs nincs csatlakoztatva az erőáramkörhöz, IEC 60947 szerint
Tartósság
Mechanikai élettartam: 3000000 ciklus
Elektromos élettartam: 900000 ciklus AC-3
Elektromos élettartam: 350000 ciklus AC-1
Vezérlőáramkör
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültség határok: 0.85...1.1 Uc (-5…55 °C): üzemi 50/60 Hz
Vezérlőáramkör feszültség határok: 0.3...0.6 Uc (-5…55 °C): ejtési 50/60 Hz
Bekapcsolási teljesítmény VA-ban: 200 VA 50/60 Hz cos phi 0.75 (20 °C-on)
Tartó teljesítményfelvétel VA-ban: 20 VA 50/60 Hz cos phi 0.3 (20 °C-on)
Hő disszipáció: 6…10 W vezérlőáramkörben
Üzemeltetési jellemzők
Működési idő: 20...35 ms záráskor
Működési idő: 6...30 ms nyitáskor
Maximális működési sebesség: 1200 ciklus/h 60 °C
Segédérintkezők
Segédérintkezők összetétele: 1 NO + 1 NC
Minimális kapcsolási feszültség: 17 V vezérlőáramkörben
Minimális kapcsolási áram: 5 mA vezérlőáramkörben
Szigetelési ellenállás: > 10 MOhm vezérlőáramkörben
Átfedés nélküli idő: 1.5 ms gerjesztéskor garantált az NC és NO érintkező között
Átfedés nélküli idő: 1.5 ms kikapcsoláskor garantált az NC és NO érintkező között
Csatlakozók - sorkapcsok
Erőáramkör: csavaros szorítókapocs 1 4…50 mm² - kábel merevség: rugalmas kábelvég nélkül
Erőáramkör: csavaros szorítókapocs 2 4…16 mm² - kábel merevség: rugalmas kábelvég nélkül
Erőáramkör: csavaros szorítókapocs 1 4…25 mm² - kábel merevség: rugalmas kábelvéggel
Erőáramkör: csavaros szorítókapocs 2 4…50 mm² - kábel merevség: rugalmas kábelvéggel
Erőáramkör: csavaros szorítókapocs 1 4…25 mm² - kábel merevség: tömör kábelvég nélkül
Erőáramkör: csavaros szorítókapocs 2 4…50 mm² - kábel merevség: tömör kábelvég nélkül
Vezérlőáramkör: csavaros szorítókapocs 1 1…4 mm² - kábel merevség: rugalmas kábelvég nélkül
Vezérlőáramkör: csavaros szorítókapocs 2 1…2.5 mm² - kábel merevség: rugalmas kábelvég nélkül
Meghúzási nyomaték: Vezérlőáramkör: 1.2 N.m
Meghúzási nyomaték: Erőáramkör: 12 N.m
Környezeti feltételek
IP védettségi fokozat: IP2X az IEC 60529 szerint
Védő kezelés: TH (szennyezettségi fok 3) az IEC 60068-2-30 teszt Db szerint
Megengedett környezeti hőmérséklet az eszköz körül: -20…70 °C Uc-nél
Megengedett környezeti hőmérséklet az eszköz körül: -60…80 °C tárolás
Megengedett környezeti hőmérséklet az eszköz körül: -5…55 °C üzemelés
Üzemelési magasság: 3000 m teljesítménycsökkenés nélkül
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Mechanikai robusztusság
Rezgés: kontaktor nyitva (1.5 Gn, 5...300 Hz)
Rezgés: kontaktor zárva (3 Gn, 5...300 Hz)
Ütés: kontaktor nyitva (6 Gn 11 ms-ig)
Ütés: kontaktor zárva (7 Gn 11 ms-ig)
Méretek és szerelés
Magasság: 127 mm
Szélesség: 85 mm
Mélység: 121 mm
Nettó tömeg: 1.52 kg
Rögzítési támogatás: DIN sín
Rögzítési támogatás: Lemez
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1
Szabványok: IEC 60947-4-1
Szabványok: IEC 60947-1
Termék tanúsítványok: EAC
Termék tanúsítványok: CE
