A Schneider Electric Easy TeSys Control LC1E630M7 mágneskapcsoló egy professzionális, ipari minőségű vezérlőelem, amely kifejezetten motorvezérlési és ellenállásos terhelési alkalmazásokhoz lett kifejlesztve. Ez a 3 pólusú kontaktor (3NO) AC-3, AC-3e és AC-1 felhasználási kategóriákban használható, maximálisan 440V-os működési feszültségig. A termék 630A névleges üzemi árammal rendelkezik AC-3 üzemmódban, 500A AC-3e üzemmódban, valamint lenyűgöző 1000A áramot képes kezelni AC-1 alkalmazásokban, mindez 220V AC 50/60 Hz vezérlőköri feszültség mellett.
A Schneider Electric LC1E630M7 mágneskapcsoló kiváló választás nagy teljesítményű motorok vezérléséhez, amit jól mutat, hogy képes akár 185 kW-os motorteljesítmény kapcsolására 220/230V AC esetén, 335 kW-ra 380/400V AC hálózatokon, 375 kW-ra 415V AC mellett, 400 kW-ra 440V és 500V AC feszültségen, illetve egészen 450 kW-ig 660/690V AC esetén. A készülék robosztus konstrukcióját és megbízhatóságát jelzi a 6300A-es bekapcsolási áram (Irms), valamint az 5040A megszakítóképesség 440V-on. A termék átlagos impedanciája 0,12 mOhm, pólusonkénti teljesítmény-disszipációja pedig 48W AC-3 üzemmódban, illetve 120W AC-1 üzemmódban. A szigetelési feszültsége 690V, ami megfelel az IEC 60947-4-1 szabványnak.
A mágneskapcsoló hosszú élettartamot biztosít: mechanikai tartóssága 4.000.000 ciklus, míg elektromos élettartama 200.000 ciklus AC-1 és 600.000 ciklus AC-3 üzemmódban. A működési ideje záráskor 40-80 ms, nyitáskor pedig 100-200 ms, a maximális működési frekvencia pedig 1200 ciklus/óra 55°C-on. A vezérlőkör AC típusú, 50/60 Hz frekvenciával. A termék bekapcsolási teljesítménye 1650 VA 50 Hz és 60 Hz frekvencián is, míg tartó teljesítményfelvétele mindössze 22 VA mindkét frekvencián. A vezérlőkör hődisszipációja 20W.
A Schneider Electric LC1E630M7 mágneskapcsoló IP00 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint. Környezeti működési hőmérséklet tartománya -5°C és +55°C között van, tárolási hőmérséklete -60°C és +80°C között. Jelentős előnye, hogy akár 3000 méter tengerszint feletti magasságig használható teljesítménycsökkenés nélkül. A termék tűzállósága 850°C az IEC 60695-2-1 szabvány szerint. A mágneskapcsoló méretei: magasság 304 mm, szélesség 309 mm, mélység 255 mm. A Schneider Electric LC1E630M7 kontaktor megfelel az IEC 60947-5-1, IEC 60947-4-1 és IEC 60947-1 szabványoknak, valamint rendelkezik EAC és CE tanúsítvánnyal, ami garantálja a kiváló minőséget és megbízhatóságot az ipari alkalmazásokban.

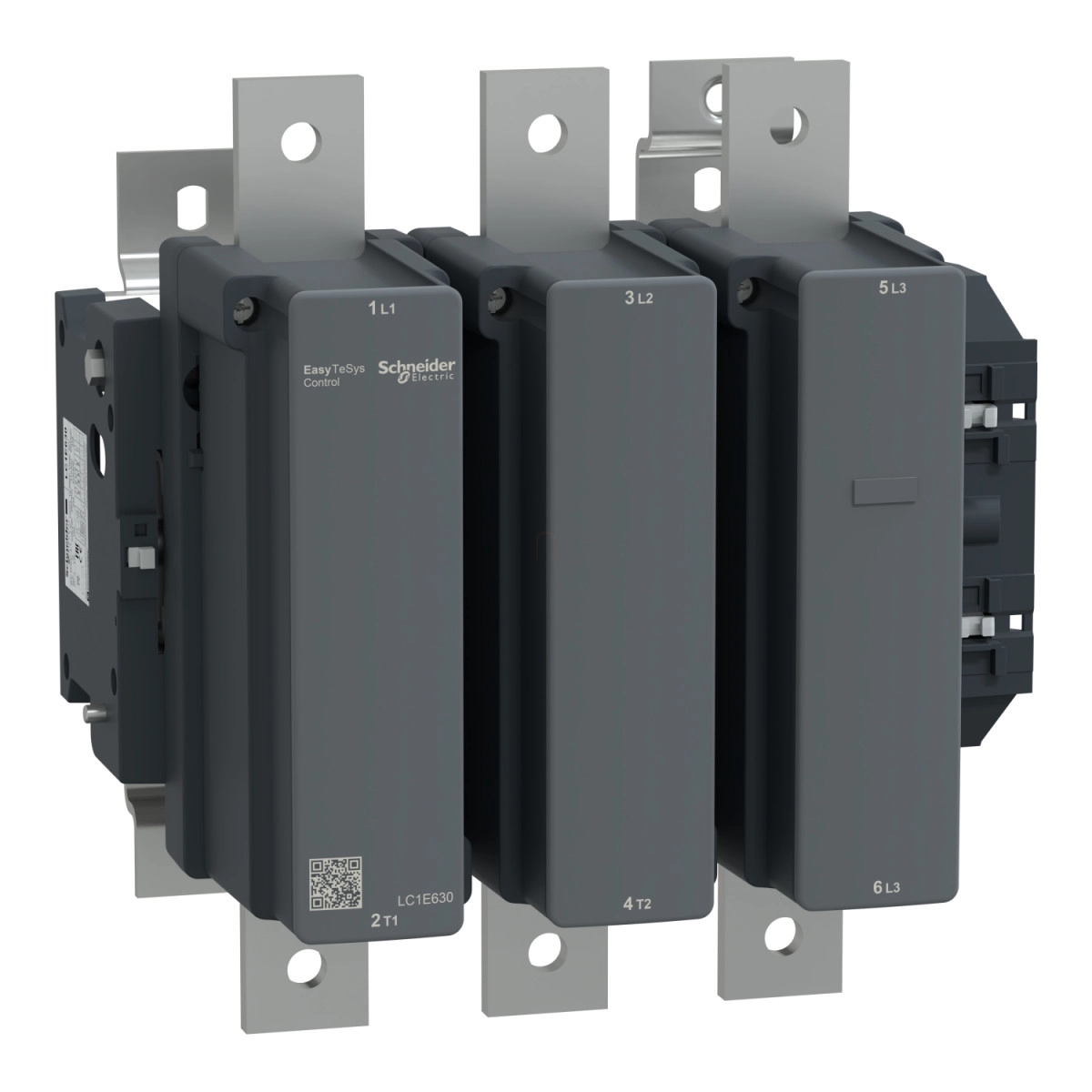

Schneider Electric Easypact TVS - LC1E630M7 -3P mágneskapcsoló LC1E630A 220V műszaki adatok
Általános információk
Termékcsalád: Easy TeSys
Termék típusa: Kontaktor
Eszköz rövid neve: LC1E
Alkalmazás: Motor vezérlés, ellenállásos terhelés
Felhasználási kategória: AC-3, AC-3e, AC-1
Pólusok leírása: 3P
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: ≤ 690 V AC 50/60 Hz
Névleges üzemi áram [Ie]: 630 A (< 55 °C) ≤ 440 V AC AC-3 esetén
500 A (< 55 °C) ≤ 440 V AC AC-3e esetén
1000 A (< 40 °C) ≤ 440 V AC AC-1 esetén
Vezérlőköri feszültség [Uc]: 220 V AC 50/60 Hz
Motor teljesítmény (kW): 185 kW 220/230 V AC 50/60 Hz
335 kW 380/400 V AC
375 kW 415 V AC
400 kW 440 V AC
400 kW 500 V AC
450 kW 660/690 V AC
Pólusok kontaktus összetétele: 3 NO
Konvencionális szabad levegő termikus áram [Ith]: 1000 A (40 °C) erőáramkörben
Névleges bekapcsolási képesség (Irms): 6300 A 440 V AC erőáramkörben IEC 60947-4-1 szerint
Névleges megszakítóképesség: 5040 A 440 V erőáramkörben IEC 60947 szerint
Névleges rövididejű túláram [Icw]: 5050 A 40 °C - 10 s erőáramkörben
Átlagos impedancia: 0,12 mOhm - Ith 1000 A 50 Hz erőáramkörben
Teljesítmény disszipáció pólusonként: 48 W AC-3, 120 W AC-1
Névleges szigetelési feszültség [Ui]: 690 V IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 8 kV tekercs nem csatlakoztatva az erőáramkörhöz
Üzemeltetési jellemzők
Mechanikai élettartam: 4000000 ciklus
Elektromos élettartam: 200000 ciklus AC-1, 600000 ciklus AC-3
Vezérlőkör típusa: AC 50/60 Hz
Bekapcsolási teljesítmény: 1650 VA 50 Hz cos phi 0,9 (20 °C-on)
1650 VA 60 Hz cos phi 0,9 (20 °C-on)
Tartó teljesítményfelvétel: 22 VA 50 Hz cos phi 0,9 (20 °C-on)
22 VA 60 Hz cos phi 0,9 (20 °C-on)
Hődisszipáció: 20 W vezérlőkörnél
Működési idő: 40...80 ms záráskor
100...200 ms nyitáskor
Maximális működési gyakoriság: 1200 ciklus/óra 55 °C
Környezeti feltételek
IP védettség: IP00 IEC 60529 szerint
Megengedett környezeti hőmérséklet: -5...55 °C működés közben
-60...80 °C tárolás esetén
Működési magasság: 3000 m teljesítménycsökkenés nélkül
Tűzállóság: 850 °C IEC 60695-2-1 szerint
Mechanikai tulajdonságok
Mechanikai ellenálló képesség: Ütésállóság nyitott kontaktor esetén (6 Gn 11 ms)
Ütésállóság zárt kontaktor esetén (15 Gn 11 ms)
Rezgésállóság nyitott kontaktor esetén (2 Gn, 5...300 Hz)
Rezgésállóság zárt kontaktor esetén (4 Gn, 5...300 Hz)
Méretek: 304 mm magasság
309 mm szélesség
255 mm mélység
Nettó tömeg: 18,6 kg
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1
IEC 60947-4-1
IEC 60947-1
Tanúsítványok: EAC, CE
