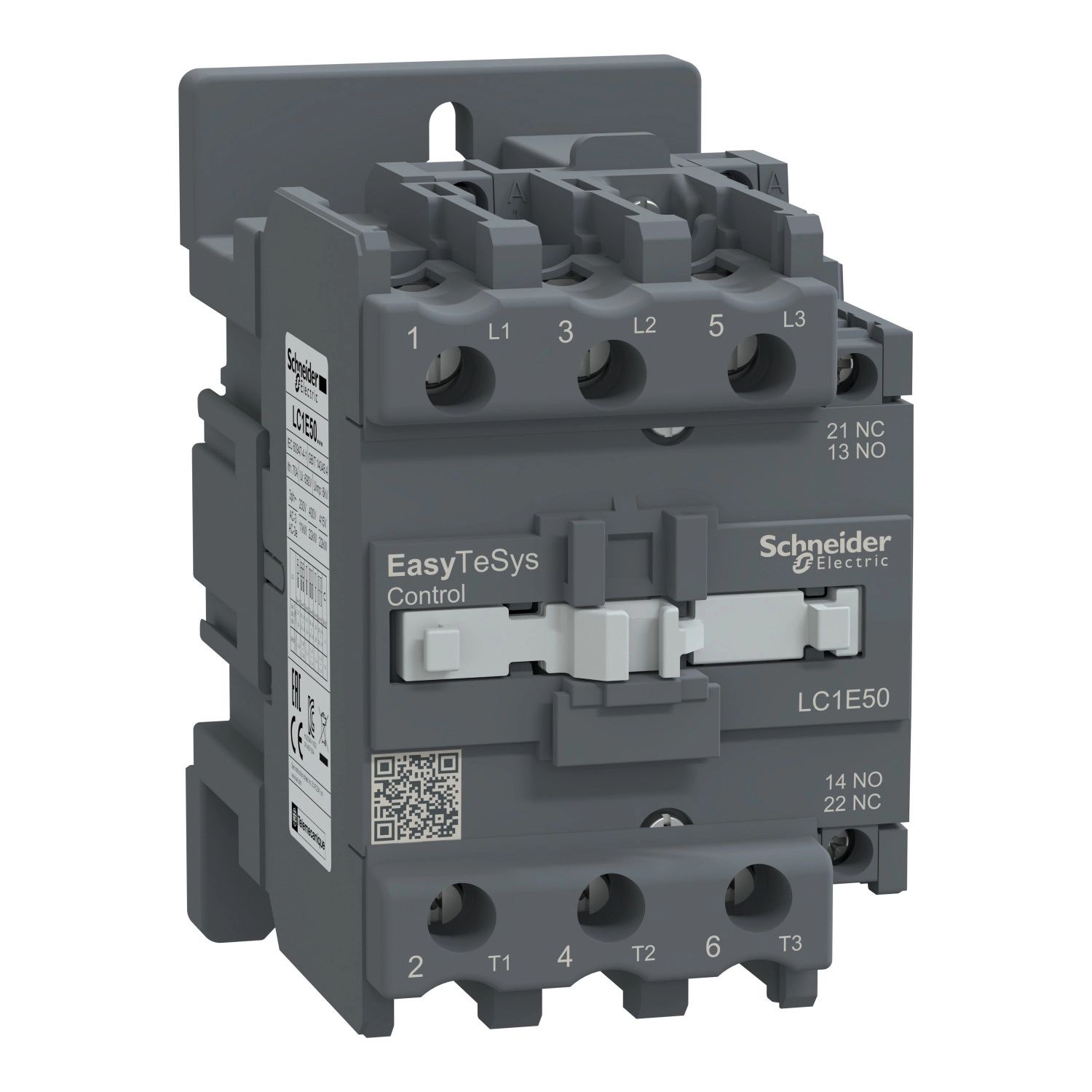

Schneider Electric Easypact TVS - LC1E50P7 - mágneskapcsoló 50A 1NO1NC 230VAC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A LC1E50P7 típusú mágneskapcsoló 3 NO (záró) érintkezővel rendelkezik, és alkalmazható AC-3, AC-3e és AC-1 kategóriájú kapcsolási feladatokra. Névleges üzemi feszültsége a főáramkörben legfeljebb 690 V AC 50/60 Hz, míg a vezérlőáramkörben 230 V AC 50/60 Hz feszültséggel működik. Névleges üzemi árama AC-3 alkalmazás esetén 50 A (55 °C alatt és maximum 440 V AC feszültségen), AC-3e esetén 40 A, AC-1 alkalmazásnál pedig akár 70 A is lehet, így rendkívül sokoldalúan felhasználható az ipar különböző területein.
A kontaktor képes 11 kW-os motorteljesítmény kapcsolására 220/230 V AC feszültségen, 22 kW-os teljesítményű motorok vezérlésére 380/400 V AC vagy 415/440 V AC feszültségen, valamint 30 kW-os motorok irányítására 500 V AC és 660/690 V AC feszültségszinteken. Kiemelkedő tulajdonsága még a 33 kW-os motorteljesítmény kezelése 660-690 V feszültségtartományban. A termék magas hőtűrő képességgel rendelkezik, konvencionális szabad levegő hőáramának értéke 70 A (55 °C-on). A névleges bekapcsolási képesség 650 A 440 V AC feszültségen, míg a névleges kikapcsolási képesség 425 A 440 V feszültségen, az IEC szabványoknak megfelelően.
A Schneider Electric LC1E50P7 mágneskapcsoló kiváló mechanikai és elektromos élettartammal büszkélkedhet: akár 5 millió kapcsolási ciklust is kibír mechanikailag, míg elektromos élettartama AC-1 kategóriában 350 000 ciklus, AC-3 kategóriában pedig 900 000 ciklus. A terméket kiemelkedő megbízhatóság jellemzi, a vezérlőáramkör működési feszültségtartománya 0,85-1,1 Uc között van az üzemelés során, míg a megengedett működési környezeti hőmérséklet -5...55 °C. A kontaktor IP2X védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, és 3000 m tengerszint feletti magasságig használható teljesítménycsökkentés nélkül.
Szerelési szempontból rugalmas megoldást kínál: DIN sínre vagy lemezre szerelhető. A főáramköri csatlakozások csavaros kapcsokkal történnek, amelyek 2,5-25 mm² keresztmetszetű kábeleket fogadnak különböző kábelmerevség esetén, míg a vezérlőáramköri csatlakozások 1-4 mm² keresztmetszetű kábelek fogadására alkalmasak. A termék kompakt méretekkel rendelkezik: 127 mm magas, 75 mm széles és 114 mm mély, így helytakarékos megoldást jelent a kapcsolószekrényekben. A Schneider Electric LC1E50P7 mágneskapcsoló megfelel az IEC 60947-5-1, IEC 60947-4-1 és IEC 60947-1 szabványoknak, valamint CE és EAC tanúsítvánnyal rendelkezik.
Schneider Electric Easypact TVS - LC1E50P7 -mágneskapcsoló 50A 1NO1NC 230VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Easy TeSys
Termékkategória: Easy TeSys Control
Terméktípus: Mágneskapcsoló
Eszköz rövid neve: LC1E
Mágneskapcsoló alkalmazás: Motorvezérlés, Ellenállás terhelés
Felhasználási kategória: AC-3, AC-3e, AC-1
Pólusok leírása: 3P
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: Főáramkör: ≤ 690 V AC 50/60 Hz
Névleges üzemi áram [Ie]: 50 A (< 55 °C) ≤ 440 V AC AC-3 főáramkör esetén
40 A (< 55 °C) ≤ 440 V AC AC-3e főáramkör esetén
70 A (< 55 °C) ≤ 440 V AC AC-1 főáramkör esetén
Vezérlőáramkör feszültsége [Uc]: 230 V AC 50/60 Hz
Motorteljesítmény
Motorteljesítmény kW: 11 kW 220/230 V AC 50/60 Hz
22 kW 380/400 V AC
22 kW 415/440 V AC
30 kW 500 V AC
30 kW 660/690 V AC
33 kW 660...690 V
Kiegészítő információk
Pólusok kialakítása: 3 NO
Konvencionális szabad levegő hőáram [Ith]: 70 A (55 °C) főáramkör esetén
Névleges bekapcsolási képesség [Irms]: 650 A 440 V AC főáramkör esetén, IEC 60947-4-1 szerint
Névleges megszakítási képesség: 425 A 440 V főáramkör esetén, IEC 60947 szerint
Névleges rövid idejű áram [Icw]: 400 A 40 °C - 10 s főáramkör esetén
208 A 40 °C - 60 s főáramkör esetén
84 A 40 °C - 600 s főáramkör esetén
Átlagos impedancia: 1,5 mOhm - Ith 70 A 50 Hz főáramkör esetén
Teljesítményveszteség pólusonként: 3,8 W AC-3
7,4 W AC-1
Névleges szigetelési feszültség [Ui]: 690 V IEC 60947-4-1 szerint
Mechanikai jellemzők
Mechanikai élettartam: 5000000 ciklus
Elektromos élettartam: 350000 ciklus AC-1
900000 ciklus AC-3
Működési idő: 20...26 ms záráskor
8...12 ms nyitáskor
Maximális működési gyakoriság: 1200 kapcsolás/óra 60 °C
Védettség és környezeti jellemzők
IP védettségi fokozat: IP2X IEC 60529 szerint
Megengedett környezeti hőmérséklet: -20...70 °C Uc esetén
-60...80 °C tárolás
-5...55 °C üzemelés
Üzemi magasság: 3000 m teljesítménycsökkentés nélkül
Méretek
Magasság: 127 mm
Szélesség: 75 mm
Mélység: 114 mm
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, IEC 60947-4-1, IEC 60947-1
Terméktanúsítványok: EAC, CE
