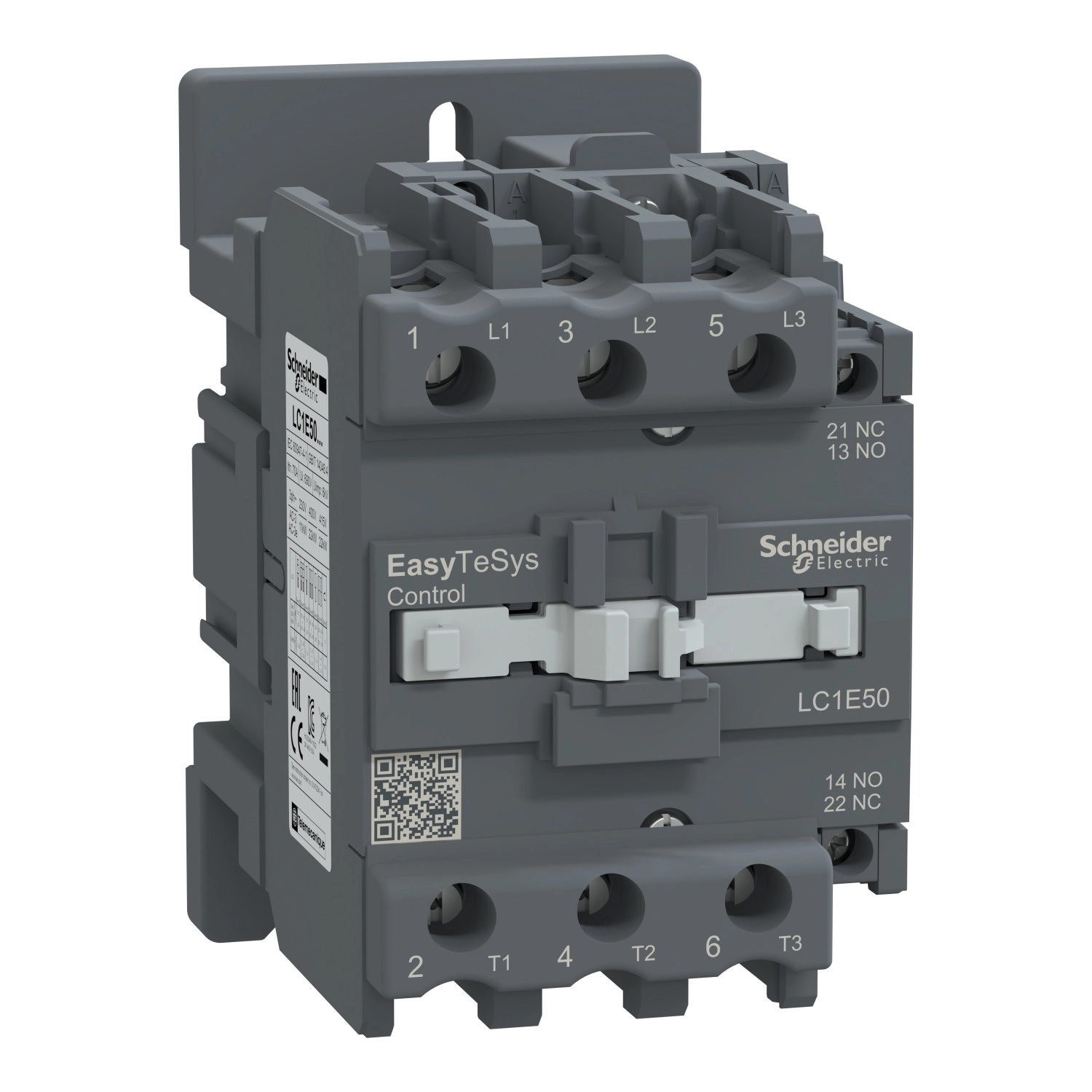

A Schneider Electric Easypact TVS termékcsaládba tartozó LC1E50B5 mágneskapcsoló egy professzionális, ipari felhasználásra tervezett villamos kapcsolóeszköz, amely motorvezérlési és teljesítménykapcsolási feladatokra egyaránt alkalmazható. Ez a 3-pólusú (3NO) kivitelű mágneskapcsoló AC-3, AC-3e és AC-1 felhasználási kategóriáknak megfelelően lett kialakítva, maximálisan 440V-os üzemi feszültség mellett.
A termék kiemelkedő műszaki paraméterei között szerepel az 50 amper névleges üzemi áram AC-3 alkalmazási kategóriában, valamint a 70 amper AC-1 kategóriában 55°C alatti környezeti hőmérsékleten. Vezérlőköri feszültsége 24V AC 50 Hz, amely széles körben használt ipari környezetben. A mágneskapcsoló teljesítménye lenyűgöző, akár 22 kW-os motorteljesítmény kapcsolására is alkalmas 380/400V-on, míg 660/690V-on akár 30 kW-os terhelést is kezelhet. Figyelemre méltó a kiemelkedő mechanikai élettartam, amely 5 millió kapcsolási ciklust biztosít, továbbá az AC-3 kategóriában 900.000, AC-1 kategóriában pedig 350.000 villamos kapcsolási ciklusra képes.
A LC1E50B5 műszaki adatai között szerepel a 6 kV-os lökőfeszültség-állóság (a tekercs nincs csatlakoztatva az erőáramkörhöz), a 3-as szennyezettségi fokozat, valamint az IP2X védettségi fokozat az IEC 60529 szerint. A termék rendkívül robusztus kialakítású, amit a mechanikai robusztussági adatok is alátámasztanak: nyitott állapotban 1,5 Gn, zárt állapotban 3 Gn rezgésállósággal rendelkezik az 5-300 Hz frekvenciatartományban. Ütésállósága nyitott állapotban 6 Gn, zárt állapotban 7 Gn 11 ms időtartamra. A szerelési lehetőségek között szerepel a sínes vagy lapos felületre történő rögzítés. A mágneskapcsoló méretei: magasság 127 mm, szélesség 75 mm, mélység 114 mm, nettó súlya pedig 0,98 kg.
A Schneider Electric LC1E50B5 mágneskapcsoló villamos csatlakozásai csavaros kapcsokkal vannak kialakítva, amelyek az erőáramkörben 2,5-25 mm² keresztmetszetű vezetékek fogadására alkalmasak különböző vezetéktípusok esetén, míg a vezérlőkörben 1-4 mm² keresztmetszetű vezetékek csatlakoztathatók. A termék IEC 60947-4-1, IEC 60947-1 és IEC 60947-5-1 szabványoknak megfelelően készült, és rendelkezik EAC és CE tanúsítványokkal. A kapcsoló széles működési hőmérséklet-tartománnyal rendelkezik, -5°C és +55°C között üzemeltethető, tárolási hőmérséklete pedig -60°C és +80°C közötti. Különösen említésre méltó még, hogy 3000 méter tengerszint feletti magasságig használható teljesítménycsökkenés nélkül.
Schneider Electric Easypact TVS - LC1E50B5 -mágneskap 50A 1NO1NC 24VAC műszaki adatok
Fő jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Control
Komponens típusa: Mágneskapcsoló
Rövid megnevezés: LC1E
Felhasználási terület: Motorvezérlés, Ellenállásos terhelés
Alkalmazási kategória: AC-3, AC-3e, AC-1
Pólusok leírása: 3P
Villamos jellemzők
Névleges üzemi feszültség [Ue]: Erőáramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áram [Ie]: 50 A (55°C alatt) <= 440 V AC AC-3 erőáramkörben
Névleges üzemi áram [Ie]: 40 A (55°C alatt) <= 440 V AC AC-3e erőáramkörben
Névleges üzemi áram [Ie]: 70 A (55°C alatt) <= 440 V AC AC-1 erőáramkörben
Vezérlőkör feszültsége [Uc]: 24 V AC 50 Hz
Teljesítmény
Motor teljesítmény: 11 kW 220/230 V AC 50/60 Hz
Motor teljesítmény: 22 kW 380/400 V AC
Motor teljesítmény: 22 kW 415/440 V AC
Motor teljesítmény: 30 kW 500 V AC
Motor teljesítmény: 30 kW 660/690 V AC
Motor teljesítmény: 33 kW 660...690 V
Fizikai tulajdonságok
IP védettség: IP2X az IEC 60529 szerint
Szennyezettségi fokozat: 3
Megengedett környezeti hőmérséklet: -20...70 °C Uc-nél
Megengedett környezeti hőmérséklet: -5...55 °C működés közben
Üzemeltetési magasság: 3000 m teljesítménycsökkenés nélkül
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Mechanikai robusztusság: Vibráció nyitott kontaktor esetén (1,5 Gn, 5...300 Hz)
Mechanikai robusztusság: Vibráció zárt kontaktor esetén (3 Gn, 5...300 Hz)
Mechanikai robusztusság: Ütések nyitott kontaktor esetén (6 Gn 11 ms-ig)
Mechanikai robusztusság: Ütések zárt kontaktor esetén (7 Gn 11 ms-ig)
Méretek: Magasság 127 mm, Szélesség 75 mm, Mélység 114 mm
Szabványok és tanúsítványok
Szabványok: IEC 60947-4-1, IEC 60947-1, IEC 60947-5-1
Terméktanúsítványok: EAC, CE
