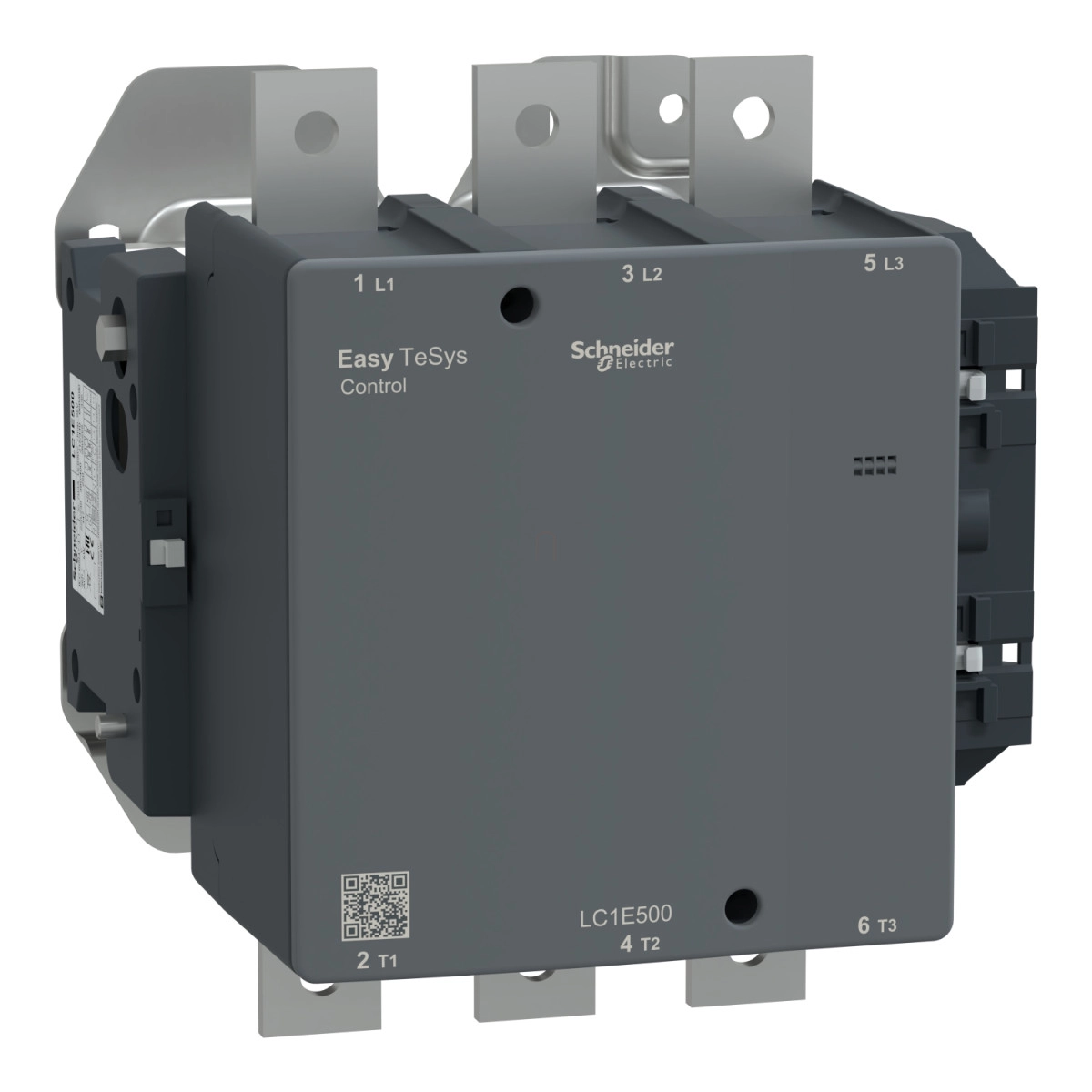

A Schneider Electric Easy TeSys Control LC1E500M7 mágneskapcsoló egy professzionális erőátviteli eszköz, amely kifejezetten nagy teljesítményű motorok vezérlésére lett kifejlesztve. Ez a 3 pólusú kontaktor 500A névleges áramerősséget biztosít AC-3 alkalmazásban és 400A-t AC-3e kategóriában, mindezt 440V feszültségig. A készülék univerzális megoldást nyújt ipari környezetben való használatra, ahol megbízható motorvezérlésre van szükség.
A LC1E500M7 modell 220V AC 50/60 Hz vezérlőtekerccsel rendelkezik, ami kompatibilissá teszi a legtöbb ipari vezérlőrendszerrel. A termék kiemelkedő tulajdonságai közé tartozik a magas kapcsolási teljesítmény, mivel képes akár 335 kW-os motorokat is vezérelni 500V AC feszültségen, vagy 355 kW-os motorokat 660/690V AC hálózaton. A 3 NO (3 normál nyitott) érintkező konfiguráció biztosítja a hatékony kapcsolást különböző alkalmazási területeken. A mágneskapcsoló AC-1 kategóriában akár 700A áramerősséget is elbír 40°C környezeti hőmérsékleten.
A Schneider Electric LC1E500M7 kontaktor kiemelkedő mechanikai és elektromos élettartammal büszkélkedhet: akár 4 000 000 mechanikai kapcsolási ciklust, AC-1 kategóriában 250 000, AC-3 kategóriában pedig 600 000 elektromos kapcsolási ciklust teljesít. A termék átütési szilárdsága 8 kV (Uimp), szigetelési feszültsége pedig 690V az IEC 60947-4-1 szabványnak megfelelően. A készülék méretei: 400 mm magasság, 233 mm szélesség és 232 mm mélység, nettó súlya pedig 11,35 kg. Az üzemi hőmérséklet-tartomány -5°C és +55°C között van, míg tárolás esetén -60°C és +80°C közötti hőmérséklet megengedett.
A LC1E500M7 mágneskapcsoló további műszaki jellemzői közé tartozik a 4200A rövidideig megengedett túláram 10 másodpercig, 40°C-on (Icw), valamint az 5000A bekapcsolási csúcsáram 440V AC feszültségen (Irms). A csatlakoztatás flexibilisen megoldható: a készülék energiaátviteli csatlakozásai kábelszemes vagy sínes kialakításúak, míg a vezérlőkör sorkapcsos kialakítással rendelkezik. Az IP védelmi fokozat IP00 az IEC 60529 szabvány szerint. A termék megfelel az IEC 60947-5-1, IEC 60947-1 és IEC 60947-4-1 szabványoknak, valamint rendelkezik EAC és CE tanúsítvánnyal, ami igazolja a magas minőséget és megfelelőséget.
Schneider Electric Easypact TVS - LC1E500M7 -3P mágneskapcsoló LC1E500A 220V műszaki adatok
Főbb tulajdonságok
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Control
Típus: Kontaktor
Rövidítés: LC1E
Alkalmazás: Motorvezérlés, Rezisztív terhelés
Felhasználási kategória: AC-3, AC-3e, AC-1
Pólusok leírása: 3P
Elektromos jellemzők
Névleges üzemi feszültség: <= 690 V AC 50/60 Hz
Névleges üzemi áram: 500 A (55°C alatt) <= 440 V AC AC-3 teljesítmény áramkörben
400 A (55°C alatt) <= 440 V AC AC-3e teljesítmény áramkörben
700 A (40°C alatt) <= 440 V AC AC-1 teljesítmény áramkörben
Vezérlőkör feszültsége: 220 V AC 50/60 Hz
Motorteljesítmény kW: 147 kW 220/230 V AC 50/60 Hz
250 kW 380/400 V AC
280 kW 415 V AC
295 kW 440 V AC
335 kW 500 V AC
355 kW 660/690 V AC
Érintkező összetétele: 3 NO
Konvencionális szabad levegőáramlási hőáram: 700 A (40°C-on) teljesítmény áramkörre
Irms névleges bekapcsolási kapacitás: 5000 A 440 V AC teljesítmény áramkörnél, IEC 60947-4-1 szerint
Névleges megszakítási kapacitás: 4000 A 440 V-nál teljesítmény áramkörhöz, IEC 60947 szerint
Névleges rövid idejű áramtartás: 4200 A 40°C - 10 s teljesítmény áramkörnél
Biztosíték értéke: 10 A gG <= 690 V 1-es koordinációs típusnál a vezérlőkörhöz, IEC 60947-5-1 szerint
800 A gG <= 690 V 1-es koordinációs típusnál teljesítmény áramkörhöz
Átlagos impedancia: 0.18 mOhm - Ith 700 A 50 Hz teljesítmény áramkörre
Teljesítmény-disszipáció pólusonként: 45 W AC-3
88 W AC-1
Szigetelési feszültség: 690 V IEC 60947-4-1 szerint
Névleges impulzus tartófeszültség: 8 kV tekercs nincs csatlakoztatva a teljesítmény áramkörhöz, IEC 60947 szerint
Mechanikai jellemzők
Mechanikai élettartam: 4000000 ciklus
Elektromos élettartam: 250000 ciklus AC-1
600000 ciklus AC-3
Vezérlőkör típusa: AC 50/60 Hz
Vezérlőkör feszültség határok: 0.85...1.1 Uc (-5...55°C): működési 50/60 Hz
0.35...0.5 Uc (-5...55°C): elengedési 50/60 Hz
Bekapcsolási teljesítmény VA-ban: 1100 VA 50 Hz cos fi 0.9 (20°C-on)
1100 VA 60 Hz cos fi 0.9 (20°C-on)
Tartási teljesítményfelvétel VA-ban: 18 VA 50 Hz cos fi 0.9 (20°C-on)
18 VA 60 Hz cos fi 0.9 (20°C-on)
Hődisszipáció: 18 W a vezérlőkörnél
Működési idő: 100...170 ms nyitáskor
40...75 ms záráskor
Maximális működési gyakoriság: 2400 kapcsolás/óra 55°C-on
Csatlakozások
Csatlakozás - kapcsok: Teljesítmény áramkör: kábel kábelsaruval 2 1...4 mm² - külső átmérő: 240 mm
Teljesítmény áramkör: sínek 2 1...4 mm² - sínek keresztmetszete: 40 x 5 mm
Vezérlőkör: csavaros sorkapcsok 1 1...4 mm²
Vezérlőkör: csavaros sorkapcsok 2 1...4 mm²
Meghúzási nyomaték: Vezérlőkör: 1.2 N.m
Teljesítmény áramkör: 35 N.m
Mechanikai robusztság
Ütésállóság zárt kontaktornál: 15 Gn 11 ms-ig
Vibrációs ellenállás nyitott kontaktornál: 2 Gn, 5...300 Hz
Vibrációs ellenállás zárt kontaktornál: 4 Gn, 5...300 Hz
Ütésállóság nyitott kontaktornál: 9 Gn 11 ms-ig
Méretek
Magasság: 400 mm
Szélesség: 233 mm
Mélység: 232 mm
Környezeti feltételek
Szabványok: IEC 60947-5-1
IEC 60947-1
IEC 60947-4-1
Termékminősítések: EAC
CE
IP védettségi fokozat: IP00 az IEC 60529 szerint
Megengedett környezeti hőmérséklet a készülék körül: -20...70°C Uc-nál
-60...80°C tárolás
-5...55°C üzemeltetés
Üzemeltetési magasság: 3000 m teljesítménycsökkentés nélkül
Tűzállóság: 850°C az IEC 60695-2-1 szerint
