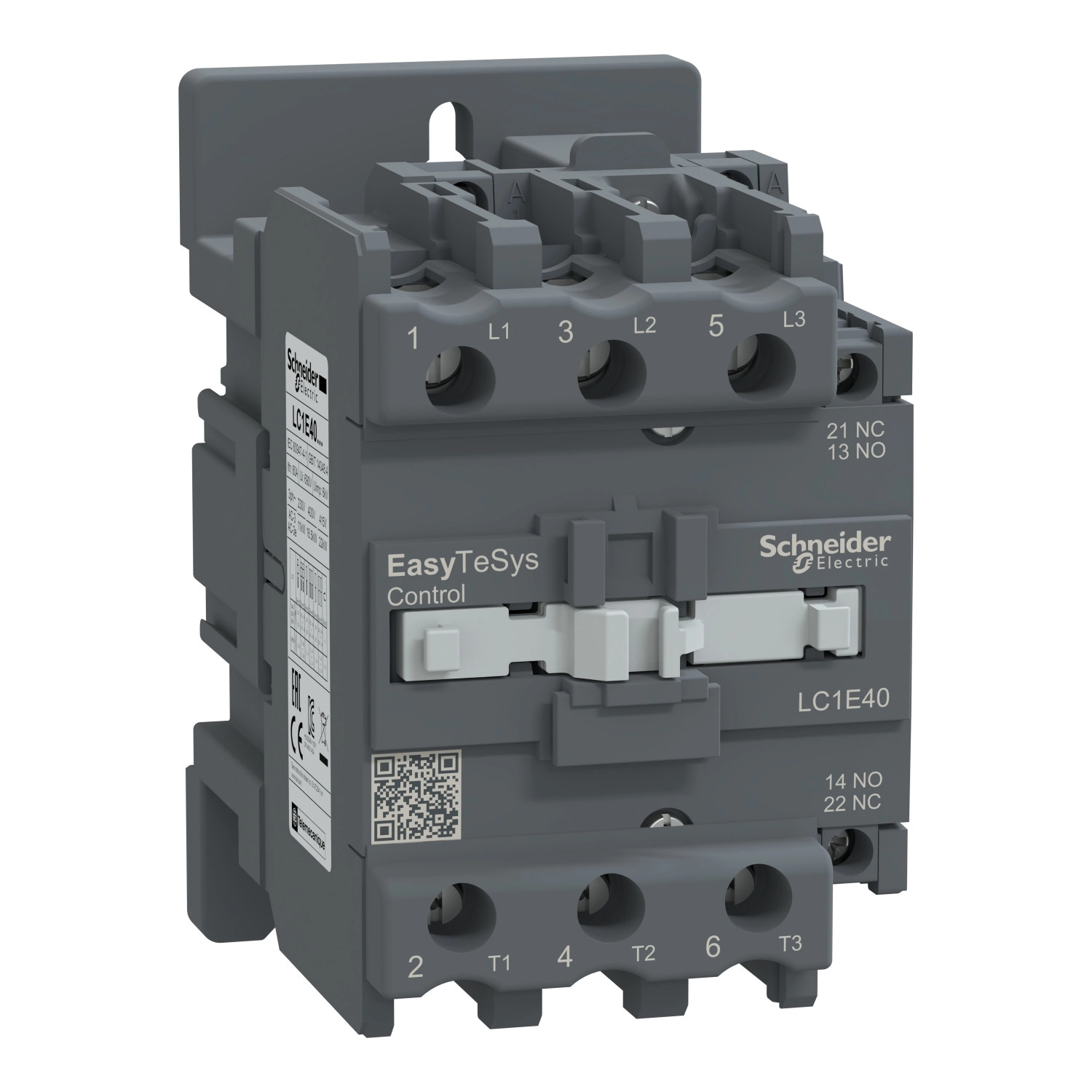

Az Easy TeSys Control LC1E40P7 mágneskapcsoló a Schneider Electric ipari vezérlési megoldásainak kiváló minőségű tagja, amely kifejezetten motoros alkalmazásokhoz és ellenállásos terhelésekhez lett kifejlesztve. Ez a 3 pólusú kontaktor strapabíró kialakítással és megbízható működéssel rendelkezik, amely ideálissá teszi ipari környezetben történő felhasználásra.
A 3P (3NO) kialakítású LC1E40P7 mágneskapcsoló AC-3, AC-3e és AC-1 felhasználási kategóriáknak felel meg, ezáltal sokoldalú eszköz különböző alkalmazási területeken. Maximális üzemi feszültsége 690 V AC 50/60 Hz, míg névleges üzemi áramerőssége 40 A AC-3 és AC-3e kategóriában, valamint 60 A AC-1 kategóriában, amennyiben a környezeti hőmérséklet nem haladja meg az 55°C-ot. A vezérlőáramkör feszültsége 230 V AC 50/60 Hz. Kiegészítő segédérintkező konfigurációja: 1 NO + 1 NC.
A mágneskapcsoló különböző teljesítményű motorok vezérléséhez alkalmazható: 11 kW (220/230 V AC), 18,5 kW (380/400 V AC 50/60 Hz), 22 kW (415/440 V AC és 500 V AC), valamint 30 kW (660/690 V AC) teljesítményig. Rendkívül magas mechanikai tartósság jellemzi, akár 5 millió kapcsolási ciklussal, míg az elektromos élettartama AC-1 kategóriában 350.000, AC-3 kategóriában pedig 900.000 ciklus. A termék maximális működési frekvenciája 1200 kapcsolás óránként 55°C-on.
A Schneider Electric Easy TeSys LC1E40P7 mágneskapcsoló további fontos paraméterei közé tartozik a bekapcsolási idő (20-26 ms), valamint a kikapcsolási idő (8-12 ms). A berendezés csatlakozási lehetőségei sokoldalúak: mind a teljesítmény-, mind a vezérlőáramkör esetében csavaros sorkapocs csatlakozással rendelkezik, amely különböző kábeltípusokkal és keresztmetszetekkel használható. A bekötésnél fontos figyelembe venni a javasolt meghúzási nyomatékot: a vezérlőáramkör esetében 1,2 Nm, míg a teljesítményáramkör esetében 5 Nm.
A termék IP2X védettséggel rendelkezik az IEC 60529 szabvány szerint, valamint -5°C és +55°C közötti üzemi hőmérsékleten használható. A készülék szerelhető szerelőlapra vagy DIN-sínre is, így rugalmasan illeszthető a meglévő rendszerekbe. Méretei: 127 mm magasság, 75 mm szélesség és 114 mm mélység, ami kompakt megoldást biztosít. Az LC1E40P7 megfelel számos nemzetközi szabványnak (IEC 60947-4-1, IEC 60947-1, IEC 60947-5-1), és rendelkezik CE és EAC tanúsítvánnyal.
Schneider Electric Easypact TVS - LC1E40P7 -mágneskapcsoló 40A 1NO1NC 230VAC műszaki adatok
Általános jellemzők
Termékcsalád: Easy TeSys
Termékkategória: Easy TeSys Control
Termék típusa: Kontaktor
Eszköz rövid neve: LC1E
Alkalmazási terület: Motorvezérlés, Ellenállásos terhelés
Felhasználási kategória: AC-3, AC-3e, AC-1
Műszaki specifikációk
Pólusok leírása: 3P
Névleges üzemi feszültség: ≤ 690 V AC 50/60 Hz
Névleges üzemi áram: 40 A (<55 °C) ≤ 440 V AC AC-3 teljesítményáramkörnél
40 A (<55 °C) ≤ 440 V AC AC-3e teljesítményáramkörnél
60 A (<55 °C) ≤ 440 V AC AC-1 teljesítményáramkörnél
Vezérlőáramkör feszültsége: 230 V AC 50/60 Hz
Motorteljesítmény
Motorteljesítmény:
11 kW 220/230 V AC esetén
18,5 kW 380/400 V AC 50/60 Hz esetén
22 kW 415/440 V AC esetén
22 kW 500 V AC esetén
30 kW 660/690 V AC esetén
Kapcsolóérintkezők
Pólusérintkezők összetétele: 3 NO
Segédérintkezők: 1 NO + 1 NC
Elektromos jellemzők
Konvencionális szabad levegőáramú hőáram: 60 A (55 °C) teljesítményáramkörnél
Névleges bekapcsolási áramerősség: 520 A 440 V AC teljesítményáramkörnél az IEC 60947-4-1 szerint
Névleges megszakítási képesség: 340 A 440 V teljesítményáramkörnél az IEC 60947 szerint
Névleges rövid idejű áramerősség:
320 A 40 °C - 10 s teljesítményáramkörnél
165 A 40 °C - 60 s teljesítményáramkörnél
72 A 40 °C - 600 s teljesítményáramkörnél
Átlagos impedancia: 1,5 mOhm - 60 A 50 Hz teljesítményáramkörnél
Teljesítményigény pólusonként:
2,4 W AC-3
5,4 W AC-1
Névleges szigetelési feszültség: 690 V az IEC 60947-4-1 szerint
Túlfeszültségi kategória: III
Szennyezettségi fokozat: 3
Névleges lökőfeszültség-állóság: 6 kV vezérlőtekercs nem csatlakoztatva a teljesítményáramkörhöz az IEC 60947 szerint
Élettartam
Mechanikai élettartam: 5000000 ciklus
Elektromos élettartam:
350000 ciklus AC-1
900000 ciklus AC-3
Vezérlési jellemzők
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültséghatárai:
0,85...1,1 Uc (-5...55 °C): működési 50/60 Hz
0,3...0,6 Uc (-5...55 °C): elengedési 50/60 Hz
Bekapcsolási teljesítmény:
160 VA 50 Hz cos phi 0,75 (20 °C-nál)
140 VA 60 Hz cos phi 0,75 (20 °C-nál)
Tartóteljesítmény-felvétel:
15 VA 50 Hz cos phi 0,3 (20 °C-nál)
13 VA 60 Hz cos phi 0,3 (20 °C-nál)
Hődisszipáció: 6...10 W vezérlőáramkörnél
Működési idők
Működési idő:
20...26 ms záráskor
8...12 ms nyitáskor
Maximális működési frekvencia: 1200 ciklus/óra 55 °C-on
Mechanikai jellemzők
IP védettségi fokozat: IP2X az IEC 60529 szerint
Védőkezelés: TH (szennyezettségi fokozat 3) az IEC 60068-2-30 teszt Db szerint
Megengedett környezeti hőmérséklet:
-20...70 °C Uc esetén
-60...80 °C tárolás esetén
-5...55 °C üzemeltetés esetén
Üzemeltetési magasság: 3000 m teljesítménycsökkenés nélkül
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Mechanikai robusztusság:
Nyitott kontaktor rezgések (1,5 Gn, 5...300 Hz)
Zárt kontaktor rezgések (3 Gn, 5...300 Hz)
Nyitott kontaktor ütések (6 Gn 11 ms-ig)
Zárt kontaktor ütések (7 Gn 11 ms-ig)
Méretek és rögzítés
Magasság: 127 mm
Szélesség: 75 mm
Mélység: 114 mm
Szerelési mód: Lemezre, DIN sínre
