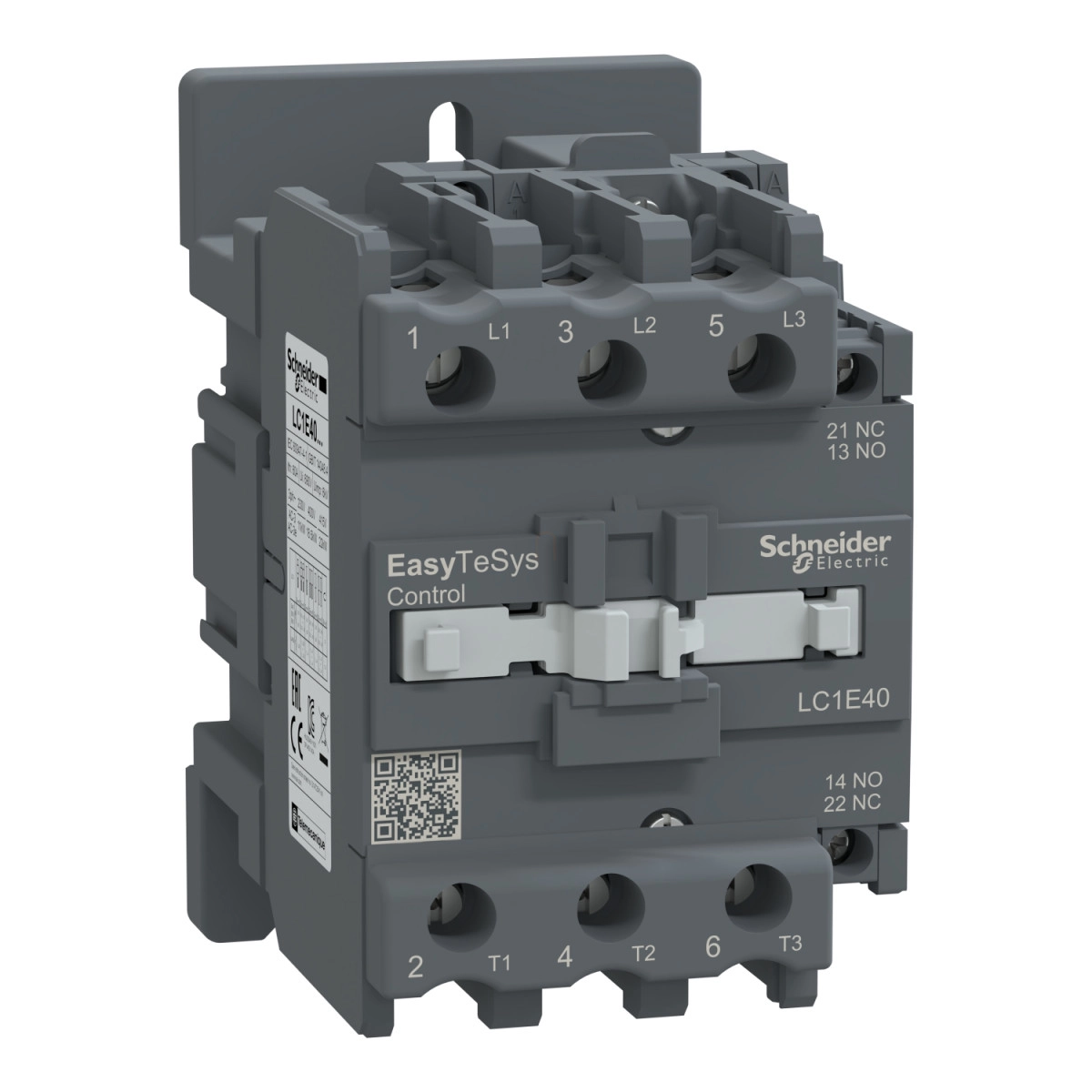

A Schneider Electric Easy TeSys Control termékcsaládjába tartozó LC1E40B5 típusú mágneskapcsoló egy professzionális, ipari felhasználásra tervezett kapcsolóberendezés, amely megbízható motorvezérlési megoldást nyújt különféle alkalmazási területeken. Ez a 3 pólusú kontaktor kiválóan alkalmas motorok indítására, leállítására és irányításának szabályozására különböző ipari környezetekben, ahol robusztus és tartós teljesítményre van szükség.
Az LC1E40B5 mágneskapcsoló kiváló műszaki paraméterekkel rendelkezik, amelyek alkalmassá teszik széles körű felhasználásra. A készülék 3P (3NO) kialakítású, vagyis három záró érintkezővel rendelkezik a teljesítményáramkörben, valamint egy segédérintkező kombinációval (1NO + 1NC), amely lehetővé teszi a vezérlési és visszajelzési funkciók megvalósítását. A kontaktor 40A névleges üzemi árammal működik AC-3 és AC-3e kategóriában, maximum 440V feszültségen, míg AC-1 kategóriában akár 60A terhelést is képes kapcsolni. A vezérlőtekercs 24V AC feszültséggel működik 50 Hz frekvencián.
A Schneider Electric LC1E40B5 mágneskapcsoló kiemelkedő teljesítményjellemzőkkel bír különböző motorteljesítmények esetén: 11 kW-os motorok működtetésére alkalmas 220/230V AC hálózaton, 18,5 kW-os motorokhoz 380/400V AC esetén, valamint 22 kW teljesítményig 415/440V és 500V AC hálózatokon. Nagyobb, 660/690V AC tápfeszültség mellett akár 30 kW-os motorok vezérlésére is képes. A készülék konvencionális, szabad levegőben mért hőárama (Ith) 60A 55°C-on a teljesítményáramkörben. Az LC1E40B5 névleges bekapcsolási áramerőssége 520A 440V AC feszültségen, míg névleges megszakítási képessége 340A 440V-on, az IEC szabványoknak megfelelően.
A mágneskapcsoló kiemelkedő mechanikai és villamos élettartammal rendelkezik: mechanikai élettartama eléri az 5 millió kapcsolási ciklust, villamos élettartama pedig AC-1 kategóriában 350.000, míg AC-3 kategóriában 900.000 kapcsolási ciklus. Az eszköz működési hőmérséklet-tartománya -5°C és +55°C között van, tárolási hőmérséklete pedig -60°C és +80°C közötti tartományban megengedett. IP2X védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint. A készülék kompakt méretekkel bír: magassága 127 mm, szélessége 75 mm, mélysége pedig 114 mm. A mágneskapcsoló szerelőlapra vagy DIN sínre egyaránt rögzíthető, ami nagy rugalmasságot biztosít a telepítés során. Az LC1E40B5 villamos csatlakozásai csavaros kapcsokkal vannak kialakítva, amelyek különböző vezeték-keresztmetszeteket fogadnak mind a teljesítmény-, mind a vezérlőáramkörben.
Schneider Electric Easypact TVS - LC1E40B5 -mágneskap 40A 1NO1NC 24VAC műszaki adatok
Fő jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Control
Eszköz típusa: Mágneskapcsoló (kontaktor)
Rövid típusmegnevezés: LC1E
Kontaktor alkalmazása: Motorvezérlés, Ohmos terhelés
Felhasználási kategória: AC-3, AC-3e, AC-1
Pólusok leírása: 3P
Villamos jellemzők
Névleges üzemi feszültség [Ue]: <= 690 V AC 50/60 Hz (teljesítményáramkör)
Névleges üzemi áram [Ie]: 40 A (< 55 °C-on) <= 440 V AC AC-3 (teljesítményáramkör)
Névleges üzemi áram [Ie]: 40 A (< 55 °C-on) <= 440 V AC AC-3e (teljesítményáramkör)
Névleges üzemi áram [Ie]: 60 A (< 55 °C-on) <= 440 V AC AC-1 (teljesítményáramkör)
Vezérlőáramköri feszültség [Uc]: 24 V AC 50 Hz
Motorteljesítmény
Motorteljesítmény kW: 11 kW 220/230 V AC 50/60 Hz
Motorteljesítmény kW: 18,5 kW 380/400 V AC 50/60 Hz
Motorteljesítmény kW: 22 kW 415/440 V AC 50/60 Hz
Motorteljesítmény kW: 22 kW 500 V AC 50/60 Hz
Motorteljesítmény kW: 30 kW 660/690 V AC 50/60 Hz
Érintkezők jellemzői
Pólusérintkezők összetétele: 3 NO (záró)
Segédérintkezők összetétele: 1 NO + 1 NC
Konvencionális szabad levegőben mért hőáram [Ith]: 60 A (55 °C-on) teljesítményáramkörhöz
Mechanikai jellemzők
Magasság: 127 mm
Szélesség: 75 mm
Mélység: 114 mm
Nettó tömeg: 0,98 kg
Környezeti feltételek
IP védettségi fokozat: IP2X az IEC 60529 szerint
Megengedett környezeti hőmérséklet a készülék körül: -20...70 °C Uc-nél
Megengedett környezeti hőmérséklet a készülék körül: -60...80 °C tárolás esetén
Megengedett környezeti hőmérséklet a készülék körül: -5...55 °C üzemelés közben
Üzemelési tengerszint feletti magasság: 3000 m derating nélkül
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, IEC 60947-1, IEC 60947-4-1
Terméktanúsítványok: EAC, CE
