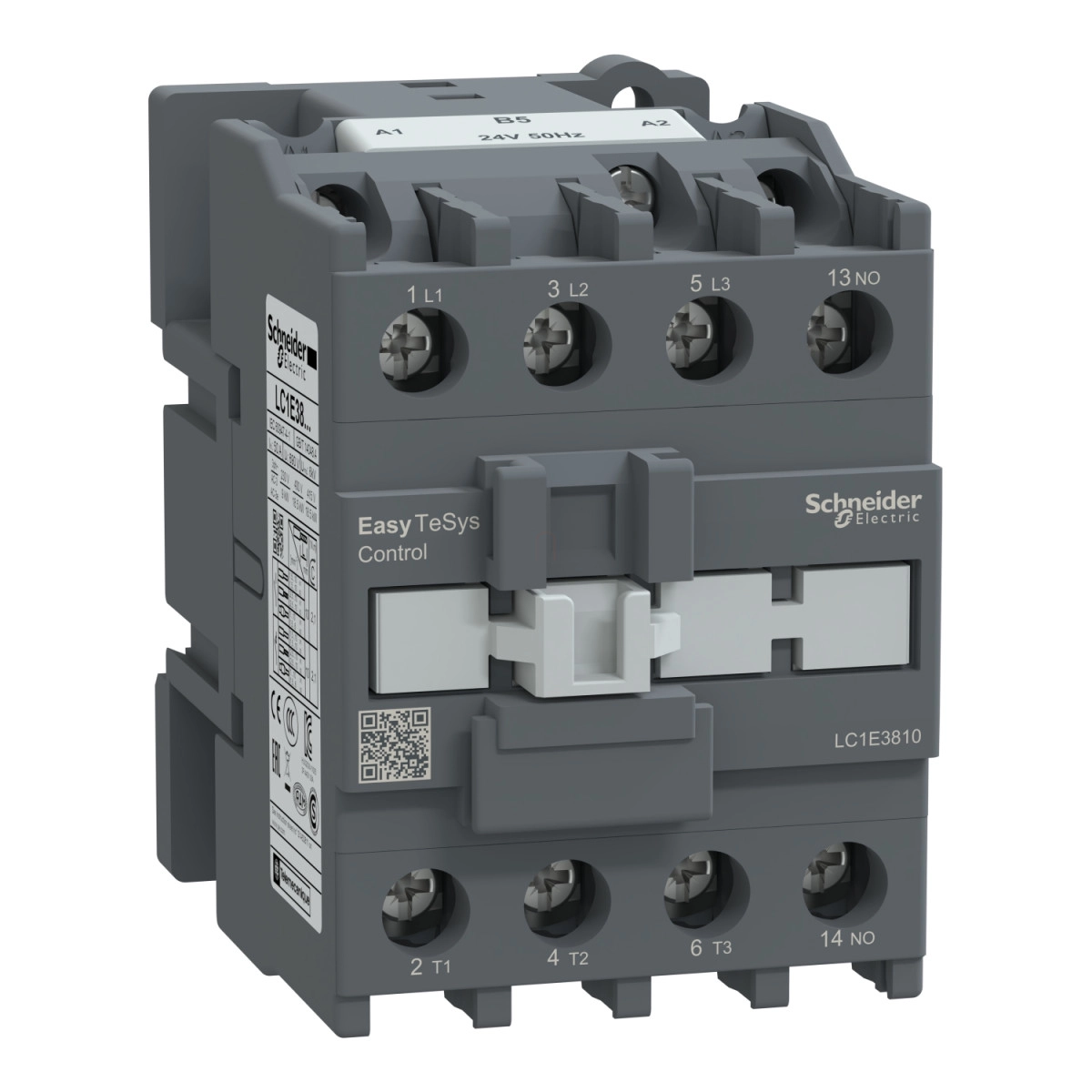

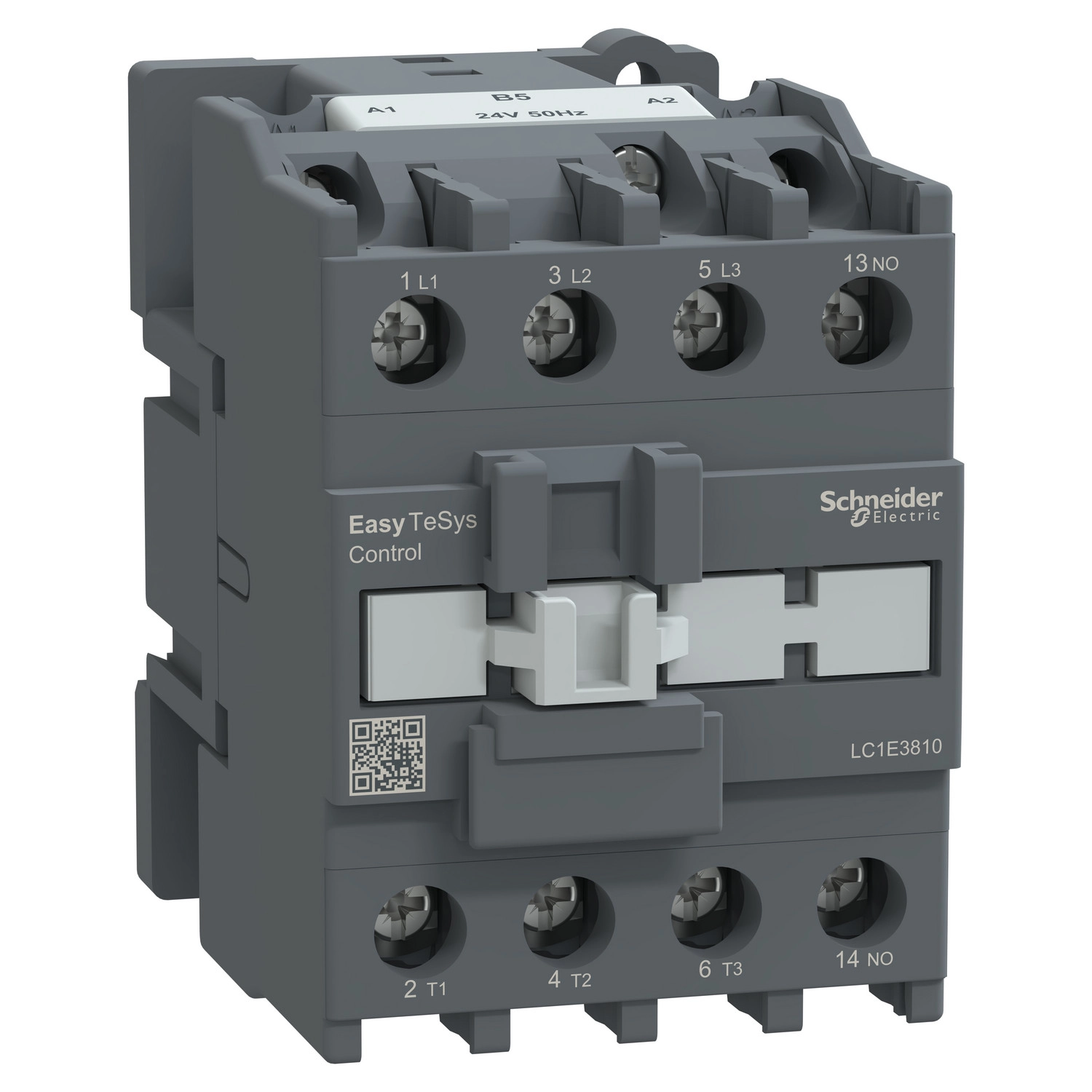

A Schneider Electric Easy TeSys Control termékcsaládba tartozó LC1E3810B5 mágneskapcsoló egy kiváló minőségű, korszerű vezérlési megoldás, amely elsősorban motorvezérlési alkalmazásokhoz és ellenállás jellegű terhelésekhez lett kifejlesztve. Ez a 3P (3NO) kivitelű kontaktor maximálisan 440V-on 38A áramerősségig használható AC-3 és AC-3e alkalmazási kategóriákban, valamint 50A-ig AC-1 kategóriában. A készülék vezérlőköri feszültsége 24V AC 50Hz, és rendelkezik egy beépített 1NO segédérintkezővel, ami növeli a felhasználási lehetőségeket.
Az LC1E3810B5 mágneskapcsoló kiemelkedő tulajdonsága a sokoldalúsága, hiszen különböző teljesítményű motorok vezérléséhez alkalmas: 9 kW 220/230V AC mellett, valamint 18,5 kW teljesítményig 380/400V, 415/440V, 500V és 660/690V AC hálózatokon egyaránt. A termék IP2X védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami megfelelő védelmet biztosít a véletlen érintés ellen. A mágneskapcsoló -5...55 °C közötti üzemi hőmérsékleten használható, tárolási hőmérséklet-tartománya pedig -60...80 °C. Működési magassága akár 3000 méter lehet teljesítménycsökkenés nélkül, ami széleskörű felhasználhatóságot biztosít különböző környezeti feltételek mellett.
A Schneider Electric LC1E3810B5 kontaktor kiemelkedő mechanikai és elektromos élettartammal rendelkezik: mechanikai élettartama 8 000 000 kapcsolási ciklus, míg elektromos élettartama AC-1 kategóriában 350 000, AC-3 kategóriában pedig 900 000 ciklus. A készülék kiváló mechanikai robusztussággal rendelkezik, nyitott állapotban 1,5 Gn, zárt állapotban 3 Gn rezgésállóságot biztosít 5-300 Hz tartományban. Ütésállósága zárt állapotban 10 Gn 11 ms időtartamra, nyitott állapotban pedig 6 Gn 11 ms időtartamra. A termék tűzállósága 850 °C az IEC 60695-2-1 szabvány szerint, ami növeli az üzembiztonságot. Az LC1E3810B5 kontaktor 6 kV lökőfeszültség-állósággal rendelkezik a tekercs áramköri csatlakozás nélkül, az IEC 60947 szabványnak megfelelően.
A mágneskapcsoló kompakt méretekkel rendelkezik: magassága 84 mm, szélessége 56 mm, mélysége 86 mm, nettó tömege mindössze 0,45 kg. A szerelést megkönnyíti, hogy DIN sínre vagy szerelőlapra egyaránt rögzíthető. Az LC1E3810B5 megfelel az IEC 60947-4-1, IEC 60947-5-1 és IEC 60947-1 szabványoknak, valamint rendelkezik EAC és CE tanúsítvánnyal, ami garantálja a termék magas minőségét és megbízhatóságát. A csatlakozások csavaros kapocstípusúak, mind a teljesítmény áramkörben, mind a vezérlő áramkörben, változatos kábelcsatlakozási lehetőségekkel, rugalmas és tömör kábelek számára egyaránt. Ez a sokoldalú, megbízható mágneskapcsoló ideális választás professzionális villamos rendszerek kiépítéséhez, ahol fontos a hosszú élettartam és a megbízható működés.
Schneider Electric Easy TeSys Control LC1E3810B5 műszaki adatok
Általános jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Control
Készülék típusa: Mágneskapcsoló
Rövidnév: LC1E
Alkalmazás: Motorvezérlés, Ellenállás jellegű terhelés
Felhasználási kategória: AC-3, AC-3e, AC-1
Pólusok leírása: 3P
Villamos jellemzők
Névleges üzemi feszültség [Ue]: Teljesítmény áramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áram [Ie]: 38 A (<55 °C) <= 440 V AC AC-3 teljesítmény áramkörhöz
38 A (<55 °C) <= 440 V AC AC-3e teljesítmény áramkörhöz
50 A (<55 °C) <= 440 V AC AC-1 teljesítmény áramkörhöz
Vezérlő áramköri feszültség [Uc]: 24 V AC 50 Hz
Motorteljesítmény: 9 kW 220/230 V AC 50/60 Hz
18,5 kW 380/400 V AC 50/60 Hz
18,5 kW 415/440 V AC 50/60 Hz
18,5 kW 500 V AC 50/60 Hz
18,5 kW 660/690 V AC 50/60 Hz
Érintkező kialakítás: 3 NO
Konvencionális szabad levegőn termikus áram [Ith]: 50 A (55 °C) teljesítmény áramkörhöz
Névleges zárlati bekapcsolóképesség [Irms]: 494 A 440 V AC teljesítmény áramkörhöz, IEC 60947-4-1 szerint
Névleges megszakítóképesség: 323 A 440 V teljesítmény áramkörhöz, IEC 60947 szerint
Névleges rövid idejű áram [Icw]: 310 A 40 °C - 10 s teljesítmény áramkörhöz
150 A 40 °C - 60 s teljesítmény áramkörhöz
60 A 40 °C - 600 s teljesítmény áramkörhöz
Átlagos impedancia: 2,5 mOhm - Ith 50 A 50 Hz teljesítmény áramkörhöz
Teljesítményveszteség pólusonként: 2,9 W AC-3
5 W AC-1
Névleges szigetelési feszültség [Ui]: 690 V IEC 60947-4-1 szerint
Túlfeszültség kategória: III
Lökőfeszültség-állóság [Uimp]: 6 kV tekercs nem csatlakoztatva a teljesítmény áramkörhöz, IEC 60947 szerint
Mechanikai jellemzők
Mechanikai élettartam: 8000000 ciklus
Elektromos élettartam: 350000 ciklus AC-1
900000 ciklus AC-3
Vezérlő áramkör típus: AC 50 Hz
Bekapcsolási teljesítmény: 95 VA 50 Hz cos phi 0,75 (20 °C)
Tartó teljesítményfelvétel: 8,3 VA 50 Hz cos phi 0,3 (20 °C)
Hőveszteség: 2...3 W vezérlő áramkörhöz
Működési idő: 12...22 ms záráskor
4...19 ms nyitáskor
Maximális működési gyakoriság: 1800 ciklus/óra 60 °C
Segédérintkezők
Segédérintkező kialakítás: 1 NO
Minimális kapcsolási feszültség: 17 V vezérlő áramkörhöz
Minimális kapcsolási áram: 5 mA vezérlő áramkörhöz
Szigetelési ellenállás: > 10 MOhm vezérlő áramkörhöz
Fizikai jellemzők
IP védettségi fokozat: IP2X IEC 60529 szerint
Védőkezelés: TH (szennyezettségi fokozat 3) IEC 60068-2-30 teszt Db szerint
Megengedett környezeti hőmérséklet: -20...70 °C Uc-nél
-60...80 °C tárolás
-5...55 °C működés
Működési magasság: 3000 m csökkentés nélkül
Tűzállóság: 850 °C IEC 60695-2-1 szerint
Mechanikai robusztusság: Rezgés nyitott kontaktor (1,5 Gn, 5...300 Hz)
Rezgés zárt kontaktor (3 Gn, 5...300 Hz)
Ütés zárt kontaktor (10 Gn 11 ms-ig)
Ütés nyitott kontaktor (6 Gn 11 ms-ig)
Magasság: 84 mm
Szélesség: 56 mm
Mélység: 86 mm
Telepítés
Rögzítési mód: DIN sín, Szerelőlap
Meghúzási nyomaték: Vezérlő áramkör: 1,2 N.m
Teljesítmény áramkör: 2,1 N.m
Szabványok és tanúsítványok
Szabványok: IEC 60947-4-1, IEC 60947-5-1, IEC 60947-1
Terméktanúsítványok: EAC, CE
Szennyezési fokozat: 3
