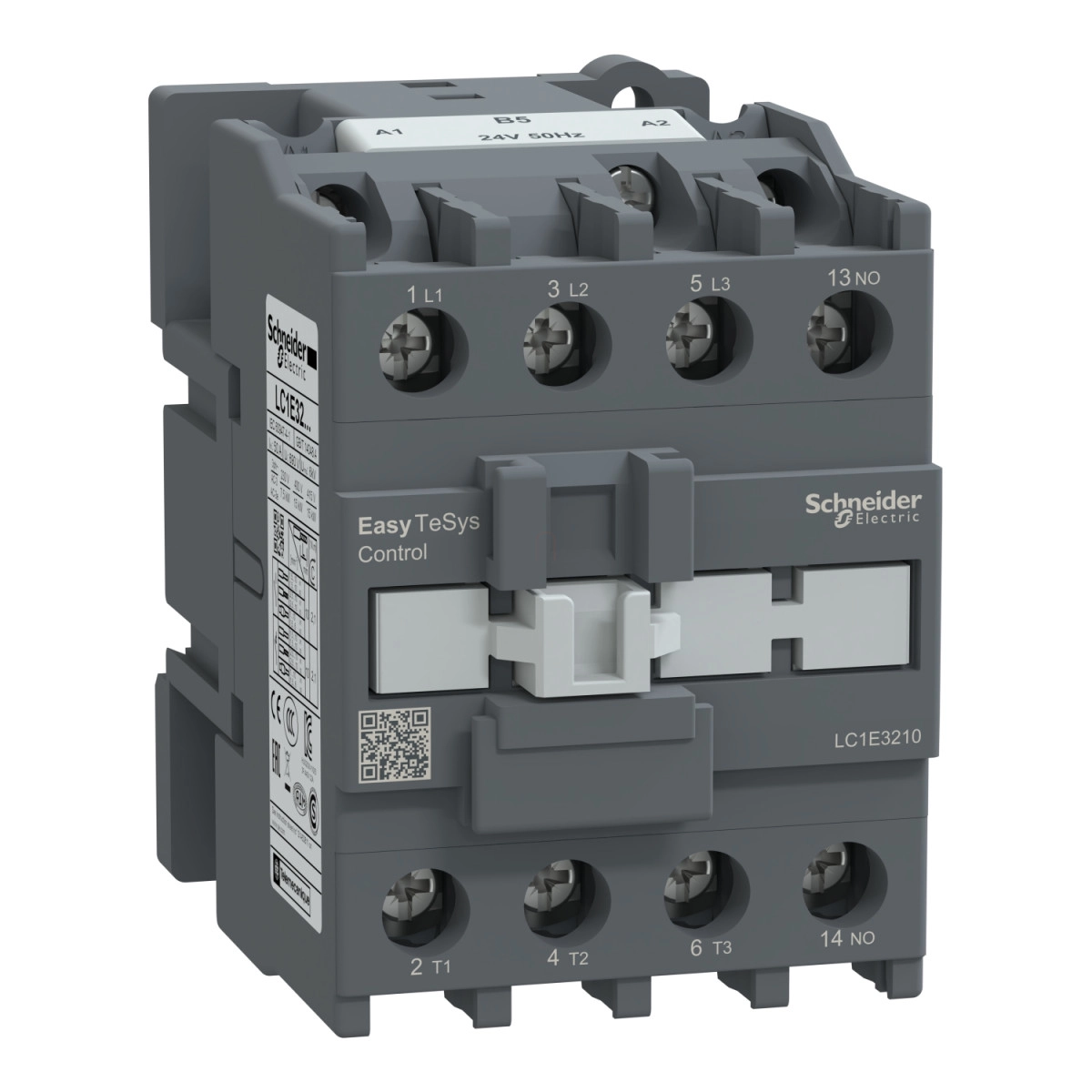

A Schneider Electric Easy TeSys Control LC1E3210B5 mágneskapcsoló egy professzionális ipari vezérlőelem, amely különösen alkalmas motor vezérlési alkalmazásokhoz és ellenállás terhelésekhez. Ez a 3 pólusú (3NO) kontaktor AC-3, AC-3e és AC-1 felhasználási kategóriákban használható, 32A névleges árammal <= 440V-os működési feszültségen, valamint egy beépített 1NO segédérintkezővel rendelkezik. A vezérlőtekercs 24V AC 50Hz tápfeszültségről működik, ami széles körű ipari környezetben való alkalmazhatóságot biztosít.
A LC1E3210B5 mágneskapcsoló kiemelkedő teljesítményt nyújt motorvezérlési alkalmazásokban. Különböző teljesítményű motorokhoz használható: 7,5 kW-os motorokhoz 220/230V AC esetén, és 15 kW-os motorokhoz 380/400V AC, 415/440V AC, 500V AC és 660/690V AC feszültségszinteken. A 660-690V AC tartományban akár 18,5 kW-os motorok vezérlésére is alkalmas. Az eszköz maximális üzemeltetési feszültsége <= 690V AC 50/60 Hz, és 50A hagyományos szabad levegős termikus áramot kezel 55°C-on.
A mágneskapcsoló kiváló elektromos tulajdonságokkal rendelkezik, beleértve a 416A névleges bekapcsolási képességet 440V AC-nál, 272A névleges megszakítási képességet 440V-nál, valamint különböző időtartamú zárlati áramok (260A 10 másodpercre, 138A 60 másodpercre, 60A 600 másodpercre) kezelésének képességét. Az átlagos impedancia 2,5 mOhm 50A és 50Hz mellett, teljesítményvesztesége pedig pólusonként 2W AC-3 és 5W AC-1 üzemmódokban. A szigetelési feszültség 690V az IEC 60947-4-1 szabványnak megfelelően, és a túlfeszültség kategóriája III.
A termék rendkívül tartós, amit a 8 millió ciklusos mechanikai és az 1 millió ciklusos elektromos élettartam (AC-3 kategória, illetve 350 000 ciklus AC-1 kategória) is bizonyít. A működési idő 12-22 ms záráskor és 4-19 ms nyitáskor, a maximális működési frekvencia pedig 1800 ciklus/óra 60°C-on. Csatlakozások tekintetében az eszköz csavaros kapcsokkal rendelkezik, amelyek különböző kábelkeresztmetszeteket és -típusokat fogadnak, a tápáramkör esetében 1-6 mm² rugalmas kábelvég nélkül, 1,5-10 mm² rugalmas kábelvéggel és 1,5-10 mm² tömör kábel esetén, míg a vezérlőáramkörben 1-4 mm² rugalmas és tömör kábelek csatlakoztathatók.
A termék kitűnő környezeti jellemzőkkel rendelkezik, IP2X védelmi fokozattal az IEC 60529 szerint, és -5...+55°C közötti üzemi hőmérsékleti tartománnyal. Akár 3000 méter tengerszint feletti magasságban is használható teljesítménycsökkenés nélkül. Az eszköz kompakt méretekkel rendelkezik: 84 mm magasság, 56 mm szélesség és 86 mm mélység, nettó tömege pedig 0,45 kg. Az LC1E3210B5 megfelel a legfontosabb nemzetközi szabványoknak, beleértve az IEC 60947-4-1, IEC 60947-5-1 és IEC 60947-1 szabványokat, valamint rendelkezik EAC és CE tanúsítványokkal, ami garantálja a termék minőségét és megfelelőségét a legszigorúbb ipari előírásoknak.
Schneider Electric Easypact TVS - LC1E3210B5 -mágneskapcs 32A 1NO 24VAC műszaki adatok
Fő jellemzők
Termékcsalád: Easy TeSys
Termékcsalád: Easy TeSys Control
Terméktípus: Mágneskapcsoló
Eszköz rövid neve: LC1E
Mágneskapcsoló alkalmazás: Motor vezérlés, Ellenállás terhelés
Felhasználási kategória: AC-3, AC-3e, AC-1
Pólusok leírása: 3P
Névleges üzemi feszültség: Teljesítmény áramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áram: 32 A (55 °C alatt) <= 440 V AC AC-3 teljesítmény áramkörben
Névleges üzemi áram: 32 A (55 °C alatt) <= 440 V AC AC-3e teljesítmény áramkörben
Névleges üzemi áram: 50 A (55 °C alatt) <= 440 V AC AC-1 teljesítmény áramkörben
Vezérlőáramkör feszültsége: 24 V AC 50 Hz
Kiegészítő jellemzők
Motor teljesítmény kW: 7,5 kW 220/230 V AC 50/60 Hz esetén
Motor teljesítmény kW: 15 kW 380/400 V AC 50/60 Hz esetén
Motor teljesítmény kW: 15 kW 415/440 V AC 50/60 Hz esetén
Motor teljesítmény kW: 15 kW 500 V AC 50/60 Hz esetén
Motor teljesítmény kW: 15 kW 660/690 V AC 50/60 Hz esetén
Motor teljesítmény kW: 18,5 kW 660...690 V AC 50/60 Hz esetén
Pólus érintkező összetétel: 3 NO
Hagyományos szabad levegős termikus áram: 50 A (55 °C-on) teljesítmény áramkörben
Névleges bekapcsolási képesség: 416 A 440 V AC teljesítmény áramkörben IEC 60947-4-1 szerint
Névleges megszakítási képesség: 272 A 440 V-nál teljesítmény áramkörben IEC 60947 szerint
Névleges rövid idejű kibírható áram: 260 A 40 °C - 10 s teljesítmény áramkörben
Névleges rövid idejű kibírható áram: 138 A 40 °C - 60 s teljesítmény áramkörben
Névleges rövid idejű kibírható áram: 60 A 40 °C - 600 s teljesítmény áramkörben
Átlagos impedancia: 2,5 mOhm - Ith 50 A 50 Hz teljesítmény áramkörben
Teljesítmény veszteség pólusonként: 2 W AC-3
Teljesítmény veszteség pólusonként: 5 W AC-1
Névleges szigetelési feszültség: 690 V IEC 60947-4-1 szerint
Túlfeszültség kategória: III
Szennyezettségi fok: 3
Névleges impulzus kibírható feszültség: 6 kV tekercs nincs csatlakoztatva a teljesítmény áramkörhöz IEC 60947 szerint
Mechanikai élettartam: 8000000 ciklus
Elektromos élettartam: 1000000 ciklus AC-3
Elektromos élettartam: 350000 ciklus AC-1
Vezérlőáramkör típusa: AC 50 Hz
Segédérintkező összetétele: 1 NO
Környezeti jellemzők
IP védettségi fokozat: IP2X IEC 60529 szerint
Megengedett környezeti hőmérséklet az eszköz körül: -20...70 °C Uc-nél
Megengedett környezeti hőmérséklet az eszköz körül: -60...80 °C tárolás
Megengedett környezeti hőmérséklet az eszköz körül: -5...55 °C üzemelés
Üzemeltetési magasság: 3000 m teljesítménycsökkenés nélkül
Tűzállóság: 850 °C IEC 60695-2-1 szerint
Fizikai jellemzők
Magasság: 84 mm
Szélesség: 56 mm
Mélység: 86 mm
Nettó tömeg: 0,45 kg
