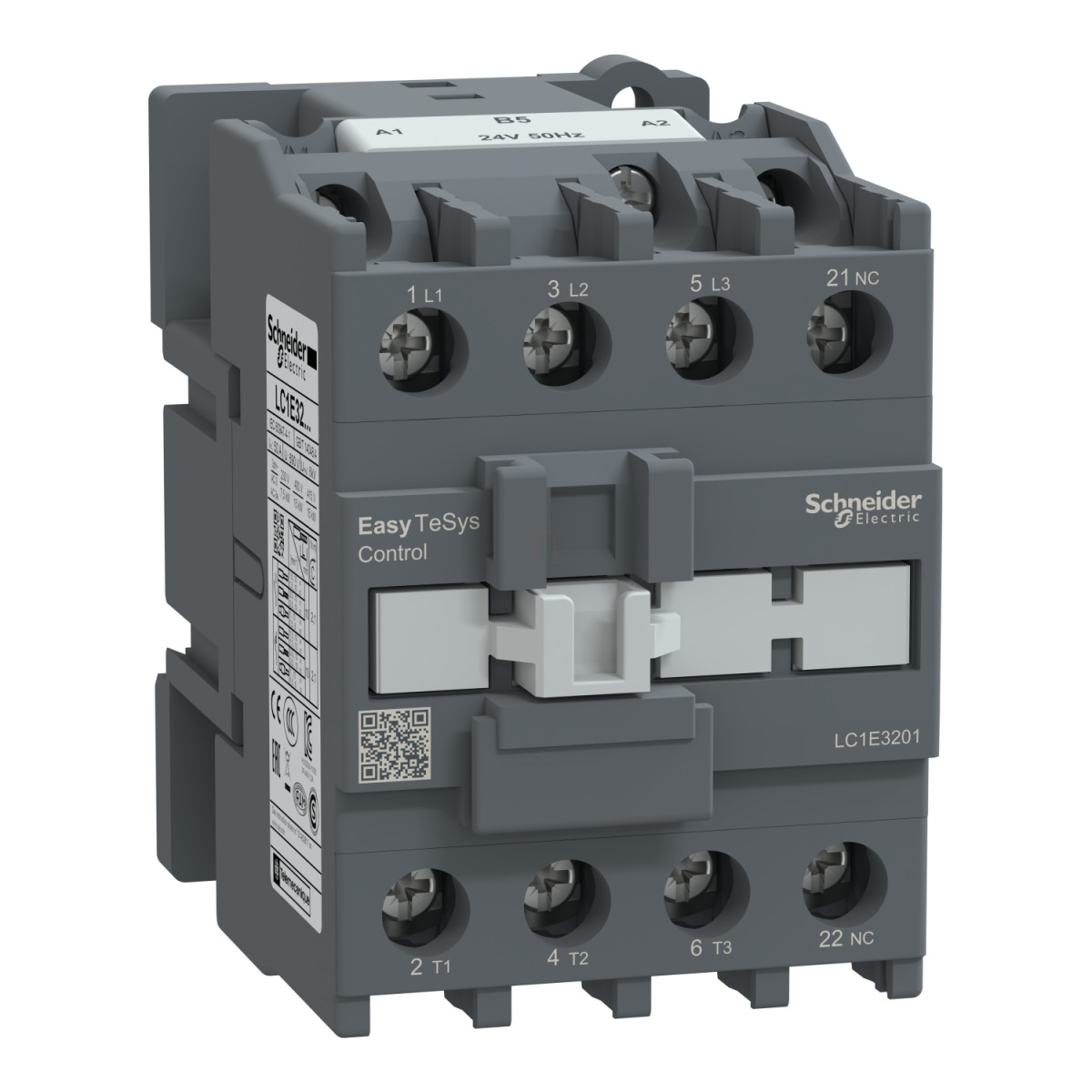

A Schneider Electric Easy TeSys Control termékcsalád LC1E3201B5 típusú mágneskapcsolója egy nagy teljesítményű, sokoldalú motorvezérlési megoldás, amely kiválóan alkalmazható ipari környezetben. Ez a 3 pólusú (3NO) kivitelű kontaktor 24V AC 50Hz vezérlőtekerccsel és 1NC segédérintkezővel rendelkezik, így ideális választás különböző motorvezérlési feladatokhoz.
A kontaktor AC-3, AC-3e és AC-1 felhasználási kategóriákban alkalmazható, ami széleskörű felhasználhatóságot biztosít. Motorvezérlési és rezisztív terhelési alkalmazásokban egyaránt kiválóan helytáll. A készülék névleges üzemi árama 32A (55°C alatt) ≤440V AC feszültségen AC-3 és AC-3e kategóriában a főáramkörben, míg AC-1 kategóriában akár 50A terhelést is képes kapcsolni. A maximális üzemi feszültség 690V AC 50/60Hz.
Motorteljesítmény tekintetében rendkívül széles spektrumban használható: 7,5kW 220/230V AC-n, 15kW 380/400V AC-n, 415/440V AC-n, 500V AC-n és 660/690V AC-n, illetve 18,5kW 660...690V AC feszültségen. A készülék sokoldalúságát jelzi a kiváló kapcsolási képesség: a névleges bekapcsolási áramerősség 416A 440V AC-n, míg a névleges megszakítási képesség 272A 440V-on. A névleges rövid idejű áramerősség 260A 10 másodpercig, 138A 60 másodpercig, illetve 60A 600 másodpercig 40°C-on a főáramkörben.
A vezérlőáramkör feszültségtartománya 0,85...1,1 Uc üzemi tartományban és 0,3...0,6 Uc leesési tartományban működik -5...55°C között. A bekapcsolási teljesítmény 95VA (cos φ 0,75), míg a tartó teljesítményfelvétel mindössze 8,3VA (cos φ 0,3) 50Hz-en 20°C-on. A működési idő záráskor 12...22ms, nyitáskor 4...19ms, a maximális működési frekvencia pedig 1800 ciklus/óra 60°C-on.
A termék IP2X védettséggel rendelkezik az IEC 60529 szerint, és TH (3-as szennyezettségi fokozat) védőkezeléssel van ellátva az IEC 60068-2-30 Db teszt alapján. A működési hőmérséklet-tartomány -5...55°C, míg a tárolási hőmérséklet -60...80°C. A mágneskapcsoló 3000m tengerszint feletti magasságig használható teljesítménycsökkenés nélkül, és kiváló mechanikai robosztussággal bír: nyitott állapotban 1,5Gn, zárt állapotban 3Gn rezgésállóság (5...300Hz), valamint zárt állapotban 10Gn, nyitott állapotban 6Gn ütésállóság (11ms) jellemzi.
A készülék kompakt méretekkel rendelkezik: magassága 84mm, szélessége 56mm, mélysége 86mm, tömege pedig mindössze 0,45kg. Rögzítése DIN sínre vagy szerelőlapra történhet. A csatlakozások csavaros kapcsokkal biztosítottak, a főáramkör és a vezérlőáramkör számára különböző keresztmetszetű vezetékek fogadására alkalmas. A meghúzási nyomaték a vezérlőáramkörnél 1,2Nm, a főáramkörnél 2,1Nm. A termék megfelel az IEC 60947-4-1, IEC 60947-1 és IEC 60947-5-1 szabványoknak, és rendelkezik EAC és CE tanúsítvánnyal.
Schneider Electric LC1E3201B5 műszaki adatok
Fő jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Control
Termék típusa: Mágneskapcsoló
Rövidnév: LC1E
Alkalmazás: Motorvezérlés, Rezisztív terhelés
Felhasználási kategória: AC-3, AC-3e, AC-1
Pólusok leírása: 3P
Névleges üzemi feszültség: <= 690 V AC 50/60 Hz
Névleges üzemi áram: 32 A (55 °C alatt) <= 440 V AC AC-3 főáramkörre, 32 A (55 °C alatt) <= 440 V AC AC-3e főáramkörre, 50 A (55 °C alatt) <= 440 V AC AC-1 főáramkörre
Vezérlőáramkör feszültsége: 24 V AC 50 Hz
Kiegészítő jellemzők
Motorteljesítmény kW: 7,5 kW 220/230 V AC 50/60 Hz, 15 kW 380/400 V AC 50/60 Hz, 15 kW 415/440 V AC 50/60 Hz, 15 kW 500 V AC 50/60 Hz, 15 kW 660/690 V AC 50/60 Hz, 18,5 kW 660...690 V AC 50/60 Hz
Pólusérintkező összetétele: 3 NO
Hagyományos szabad levegőáramú hőáram: 50 A (55 °C) főáramkörre
Irms névleges bekapcsolási áramerősség: 416 A 440 V AC főáramkörre IEC 60947-4-1 szerint
Névleges megszakítási képesség: 272 A 440 V főáramkörre IEC 60947 szerint
Névleges rövid idejű áramerősség: 260 A 40 °C - 10 s főáramkörre, 138 A 40 °C - 60 s főáramkörre, 60 A 40 °C - 600 s főáramkörre
Kapcsolódó biztosíték besorolás: 10 A gG <= 690 V 1-es típusú koordinációhoz vezérlőáramkörre IEC 60947-5-1 szerint, 63 A gG <= 690 V 1-es típusú koordinációhoz főáramkörre
Átlagos impedancia: 2,5 mOhm - Ith 50 A 50 Hz főáramkörre
Teljesítmény disszipáció pólusonként: 2 W AC-3, 5 W AC-1
Névleges szigetelési feszültség: 690 V IEC 60947-4-1 szerint
Túlfeszültség kategória: III
Szennyezettségi fok: 3
Névleges impulzus átütési szilárdság: 6 kV tekercs nincs csatlakoztatva a főáramkörhöz IEC 60947 szerint
Mechanikai élettartam: 8000000 ciklus
Elektromos élettartam: 1000000 ciklus AC-3, 350000 ciklus AC-1
Fizikai paraméterek
Magasság: 84 mm
Szélesség: 56 mm
Mélység: 86 mm
Nettó tömeg: 0,45 kg
Működési jellemzők
IP védettségi fokozat: IP2X IEC 60529 szerint
Megengedett környezeti hőmérséklet: -20...70 °C Uc-nél, -60...80 °C tárolás, -5...55 °C működés
Üzemi magasság: 3000 m teljesítménycsökkenés nélkül
Tűzállóság: 850 °C IEC 60695-2-1 szerint
Mechanikai robosztusság: Rezgés kontaktor nyitva (1,5 Gn, 5...300 Hz), Rezgés kontaktor zárva (3 Gn, 5...300 Hz), Ütés kontaktor zárva (10 Gn 11 ms), Ütés kontaktor nyitva (6 Gn 11 ms)
Tanúsítványok: EAC, CE
Szabványok: IEC 60947-4-1, IEC 60947-1, IEC 60947-5-1
