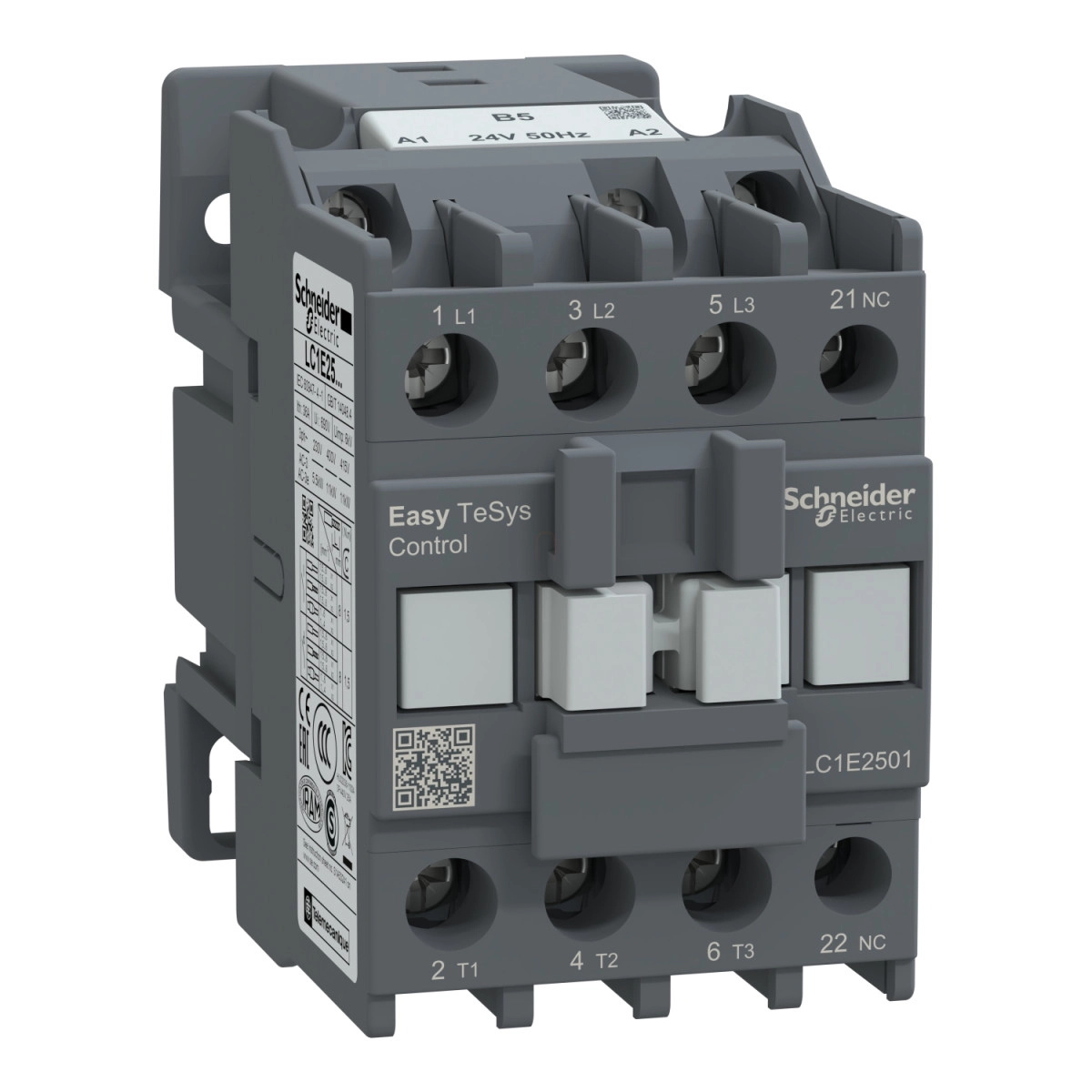

A Schneider Electric Easy TeSys Control termékcsaládba tartozó LC1E2501B5 mágneskapcsoló egy professzionális, ipari alkalmazásokhoz tervezett kontaktor, amely megbízható megoldást kínál a motorvezérlési feladatokhoz. Ez a 3P (3NO) kialakítású kontaktor 24V AC tekerccsel rendelkezik, amely 50Hz frekvencián működik, és egy NC segédérintkezővel van ellátva.
Az LC1E2501B5 típusú mágneskapcsoló AC-3, AC-3e és AC-1 felhasználási kategóriákban alkalmazható, így különféle terhelések kapcsolására alkalmas. A készülék névleges üzemi árama 25A (55°C alatt) <= 440V AC feszültségnél AC-3 és AC-3e alkalmazásokban, míg AC-1 alkalmazásoknál akár 32A (55°C alatt) áramot is képes kapcsolni. A névleges szigetelési feszültség értéke 690V az IEC 60947-4-1 szabványnak megfelelően. A mágneskapcsoló maximális üzemi feszültsége a főáramkörben <= 690V AC 50/60 Hz.
A motorvezérlési alkalmazásokhoz szükséges teljesítményértékek széles skáláját lefedi: 5,5 kW 220/230V AC, 11 kW 380/400V AC, 11 kW 415/440V AC, 11 kW 500V AC, 11 kW 660/690V AC, valamint 15 kW 660...690V feszültségen. Az LC1E2501B5 mágneskapcsoló kiemelkedő mechanikai és elektromos élettartammal rendelkezik: mechanikai élettartama 10 millió kapcsolási ciklus, elektromos élettartama pedig 1,2 millió ciklus AC-3 és 350.000 ciklus AC-1 felhasználás esetén. A kapcsolókészülék maximális kapcsolási gyakorisága 1800 ciklus/óra 60°C-on.
Méretei kompaktnak mondhatók: magassága 74 mm, szélessége 45 mm, mélysége pedig 85 mm. A készülék IP2X védettségi fokozattal rendelkezik az IEC 60529 szabványnak megfelelően. Az LC1E2501B5 mágneskapcsoló széles hőmérséklet-tartományban működőképes: üzemi környezeti hőmérséklet-tartománya -5°C és 55°C között van, míg tárolási hőmérséklet-tartománya -60°C és 80°C között található. A készülék akár 3000 méteres tengerszint feletti magasságon is használható teljesítménycsökkenés nélkül.
A mágneskapcsoló rögzítése történhet DIN sínre vagy lapra szerelve is. A készülék csatlakozói csavaros típusúak, amelyek különböző kábelkeresztmetszetekhez használhatók, mind a főáramkör, mind a vezérlőáramkör esetében. A meghúzási nyomaték a vezérlőáramkörnél 1,2 Nm, a főáramkörnél pedig 1,5 Nm. Az LC1E2501B5 mágneskapcsoló megfelel az IEC 60947-1, IEC 60947-4-1 és IEC 60947-5-1 szabványoknak, valamint rendelkezik EAC és CE tanúsítványokkal, amelyek igazolják a termék megfelelőségét a vonatkozó szabványoknak és előírásoknak.
Schneider Electric Easypact TVS - LC1E2501B5 -mágneskapcs 25A 1NC 24VAC műszaki adatok
Főbb tulajdonságok
Termékcsalád: Easy TeSys
Termékcsoport: Easy TeSys Control
Terméktípus: Kontaktor
Eszköz rövid neve: LC1E
Felhasználási kategória: AC-3, AC-3e, AC-1
Pólusok leírása: 3P
Műszaki paraméterek
Névleges üzemi feszültség: <= 690 V AC 50/60 Hz
Névleges üzemi áram: 25 A (55°C alatt) <= 440 V AC AC-3 főáramkörben
25 A (55°C alatt) <= 440 V AC AC-3e főáramkörben
32 A (55°C alatt) <= 440 V AC AC-1 főáramkörben
Vezérlő áramkör feszültsége: 24 V AC 50 Hz
Kiegészítő paraméterek
Motorteljesítmény: 5,5 kW 220/230 V AC 50/60 Hz
11 kW 380/400 V AC
11 kW 415/440 V AC
11 kW 500 V AC
11 kW 660/690 V AC
15 kW 660...690 V
Pólusérintkező összetétel: 3 NO
Konvencionális szabad levegős termikus áram: 32 A (55°C-on) főáramkörben
Védettség: IP2X az IEC 60529 szerint
Segédérintkező: 1 NC
Méretek (Ma x Szé x Mé): 74 mm x 45 mm x 85 mm
Tartóssági jellemzők
Mechanikai élettartam: 10000000 ciklus
Elektromos élettartam: 1200000 ciklus AC-3
350000 ciklus AC-1
Szerelés
Szerelési mód: DIN sín vagy lapra szerelés
Megengedett környezeti hőmérséklet: -5...55 °C üzemelés
-60...80 °C tárolás
Üzemeltetési magasság: 3000 m teljesítménycsökkenés nélkül
