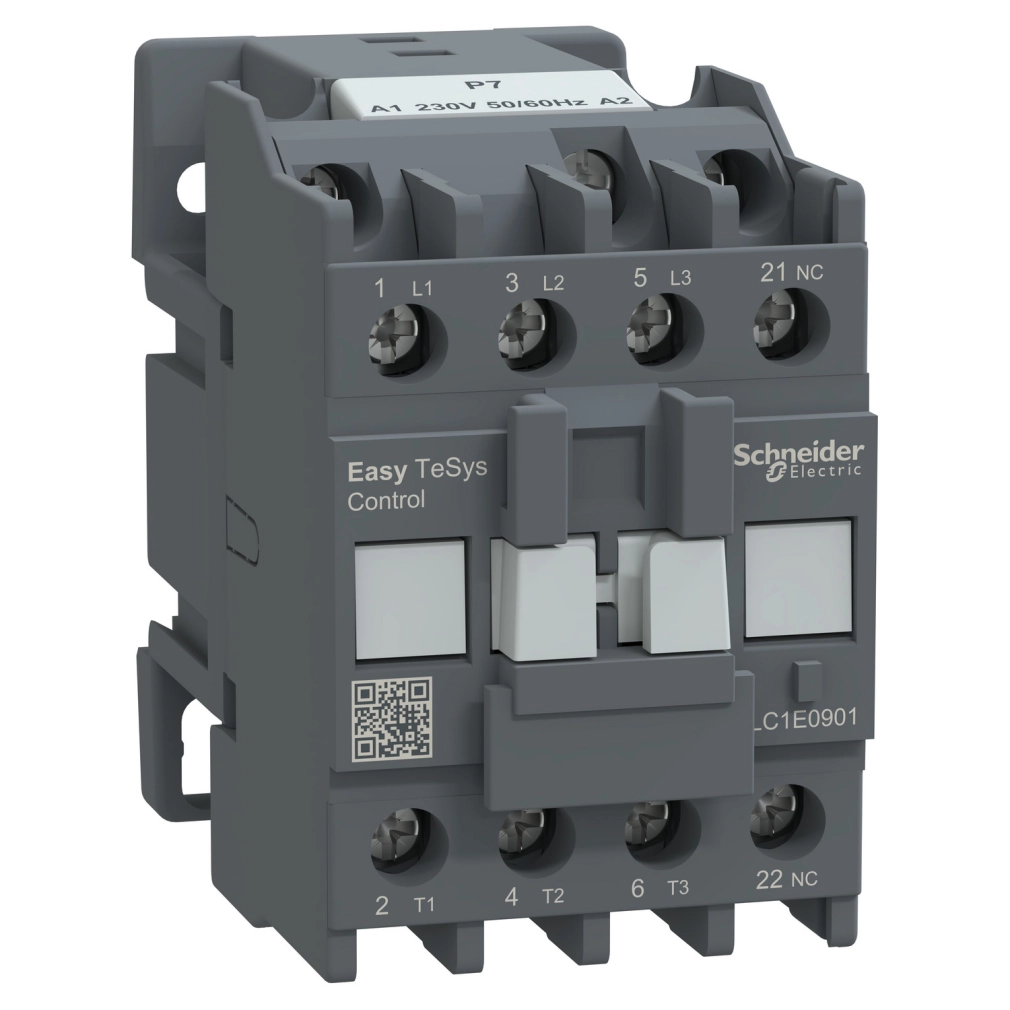

A Schneider Electric Easy TeSys Control sorozatába tartozó LC1E0901P7 típusú mágneskapcsoló egy kompakt, megbízható és sokoldalú vezérlő berendezés, amely kifejezetten motorvezérlési alkalmazásokra és ellenállásos terhelésekhez lett kifejlesztve. Ez a 3 pólusú, 3NO kialakítású kontaktor kiváló választás villamos motorok indításához, vezérléséhez és leállításához különböző ipari és kereskedelmi környezetben.
A készülék 230V AC 50/60 Hz vezérlőfeszültséggel működik, és maximálisan 9A névleges üzemi áramot képes kapcsolni AC-3 és AC-3e felhasználási kategóriában, 440V feszültségig. AC-1 kategóriában a kapcsolható áram akár 25A is lehet, ami rendkívül sokoldalúvá teszi a berendezés felhasználhatóságát. A kontaktor egy beépített 1NC (zárt) segédérintkezővel rendelkezik, amely további vezérlési és visszajelzési feladatokra használható.
Motorvezérlési képességei kiemelkedőek: a kontaktor 2,2 kW teljesítményű motort képes működtetni 220/230V AC esetén, míg magasabb feszültségtartományokban (380-690V) akár 4-5,5 kW teljesítményű motorok vezérlésére is alkalmas. A készülék kapcsolási élettartama igen magas, mechanikailag 10 millió kapcsolási ciklust garantál, míg AC-3 kategóriában 1,4 millió, AC-1 kategóriában pedig 150.000 kapcsolást biztosít. Az LC1E0901P7 megfelel a szigorú nemzetközi szabványoknak, köztük az IEC 60947-4-1, IEC 60947-1 és IEC 60947-5-1 előírásoknak, valamint rendelkezik EAC és CE tanúsítványokkal.
A kontaktor kompakt méretekkel (74mm magasság, 45mm szélesség, 80mm mélység) és mindössze 0,3kg tömeggel rendelkezik, így helytakarékos megoldást kínál kapcsolószekrényekben. A szerelés többféleképpen is lehetséges: a készülék rögzíthető szerelőlapra vagy DIN sínre is. A csatlakozások csavaros kapocssorral történnek, amelyek rugalmas és tömör kábelekkel egyaránt kompatibilisek 1-4 mm² keresztmetszetig. A meghúzási nyomaték mind a vezérlő-, mind a teljesítményáramkörök esetében 1,2 N·m.
Az LC1E0901P7 mágneskapcsoló széles működési hőmérséklettartománnyal (-5...55 °C üzemi, -20...70 °C névleges feszültségnél, -60...80 °C tárolási) rendelkezik, és akár 3000 méteres tengerszint feletti magasságban is használható teljesítménycsökkenés nélkül. A készülék IP2X védettséggel rendelkezik az IEC 60529 szabvány szerint, és ellenáll a TH (3-as szennyezettségi fokozat) környezeti feltételeknek. Kiváló mechanikai robusztusságának köszönhetően ellenáll a rezgéseknek (nyitott állapotban 1,5Gn, zárt állapotban 3Gn, 5-300Hz tartományban) és a lökéseknek (nyitott állapotban 7Gn, zárt állapotban 10Gn, 11ms időtartamig).
Schneider Electric Easypact TVS - LC1E0901P7 -mágneskapcsoló 9A 1NC 230VAC műszaki adatok
Alap információk
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Control
Termék típusa: Mágneskapcsoló
Rövid terméknév: LC1E
Kontaktor alkalmazás: Motorvezérlés, Ellenállásos terhelés
Felhasználási kategória: AC-3, AC-3e, AC-1
Pólusok leírása: 3P
Villamos jellemzők
Névleges üzemi feszültség [Ue]: Erőátviteli áramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áram [Ie]: 9 A (< 55 °C) <= 440 V AC AC-3 erőátviteli áramkörhöz
9 A (< 55 °C) <= 440 V AC AC-3e erőátviteli áramkörhöz
25 A (< 55 °C) <= 440 V AC AC-1 erőátviteli áramkörhöz
Vezérlő áramkör feszültsége [Uc]: 230 V AC 50/60 Hz
Motor teljesítmény
2,2 kW 220/230 V AC 50/60 Hz
4 kW 380/400 V AC
4 kW 415/440 V AC
4 kW 500 V AC
4 kW 660/690 V AC
5,5 kW 660...690 V
Érintkező kialakítás
Pólus érintkező összetétel: 3 NO
Konvencionális szabad levegő termikus áram [Ith]: 25 A (55 °C-nál) erőátviteli áramkör
Segédérintkező összetétel: 1 NC
Mechanikai jellemzők
Mechanikai élettartam: 10 000 000 ciklus
Elektromos élettartam: 1 400 000 ciklus AC-3, 150 000 ciklus AC-1
Működési idő: 12...22 ms záráskor, 4...19 ms nyitáskor
Maximum működési gyakoriság: 1800 ciklus/óra 60 °C
Méretek
Magasság: 74 mm
Szélesség: 45 mm
Mélység: 80 mm
Környezeti feltételek
Védettségi fokozat: IP2X az IEC 60529 szerint
Megengedett környezeti hőmérséklet: -5...55 °C üzemelés, -20...70 °C Uc feszültségnél, -60...80 °C tárolás
Üzemeltetési magasság: 3000 m teljesítménycsökkenés nélkül
Szabványok és minősítések
Szabványok: IEC 60947-4-1, IEC 60947-1, IEC 60947-5-1
Terméktanúsítványok: EAC, CE
