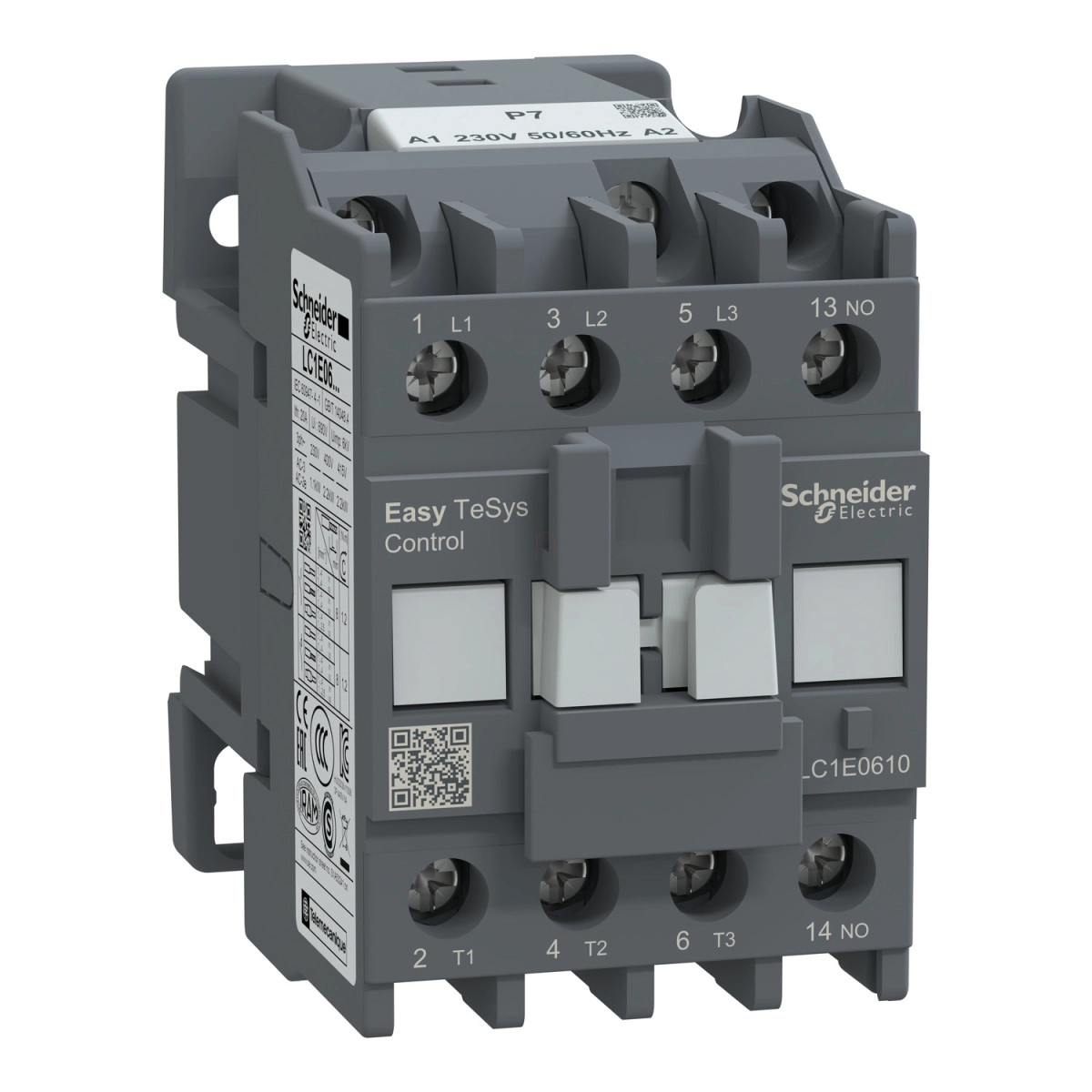

A Schneider Electric Easy TeSys Control LC1E0610P7 kontaktor egy kompakt, hatékony eszköz, amely tökéletes választás motorvezérlési alkalmazásokhoz. Ez a 3-pólusú (3 NO) kontaktor 230V AC tekercsfeszültséggel és egy kiegészítő NO érintkezővel rendelkezik, így ideális választás különböző ipari automatizálási feladatokhoz.
Az LC1E sorozatú kontaktor AC-3, AC-3e és AC-1 felhasználási kategóriákban alkalmazható, maximálisan 440V-os üzemi feszültség mellett. AC-3 és AC-3e kategóriában 6A névleges üzemi árammal rendelkezik, míg AC-1 kategóriában akár 20A terhelhetőséggel bír, ami sokoldalú felhasználást tesz lehetővé különböző alkalmazásokban. A vezérlőáramkör 230V AC 50/60 Hz feszültséggel működik, biztosítva a megbízható teljesítményt.
A kontaktor különböző teljesítményű motorok vezérléséhez alkalmas: 1,1 kW 220/230V AC, 2,2 kW 380/400V AC, 2,2 kW 415/440V AC, 3 kW 500V AC, valamint 3 kW 660/690V AC feszültségen. Kiemelkedő mechanikai és elektromos élettartammal rendelkezik - mechanikai szempontból 10 millió ciklus, elektromos szempontból AC-3 kategóriában 1,4 millió, AC-1 kategóriában pedig 150 ezer ciklus várható élettartammal. A kontaktor érintkezők konfigurációja 3NO a főáramkörben és 1NO a segédáramkörben, ami rugalmas vezérlési lehetőségeket biztosít.
A Schneider Electric LC1E0610P7 kontaktor IP2X védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, és széles üzemi hőmérséklet-tartományban használható: -5°C és 55°C között működőképes, -20°C és 70°C között tárolható aktív állapotban, inaktív állapotban pedig -60°C és 80°C között tárolható. Akár 3000 méteres tengerszint feletti magasságig használható teljesítménycsökkenés nélkül. A készülék kompakt méretekkel rendelkezik (74 mm magasság, 45 mm szélesség, 80 mm mélység), és mindössze 0,3 kg tömegű, így könnyen beépíthető szűkös helyekre is. A termék szerelése történhet lapos felületre vagy DIN-sínre, ami fokozza a telepítés rugalmasságát. A csavaros csatlakozóterminálokon keresztül 1-4 mm² keresztmetszetű vezetékek csatlakoztathatók mind az erőátviteli, mind a vezérlőáramkörhöz, a meghúzási nyomaték mindkét esetben 1,2 Nm.
Schneider Electric Easy TeSys Control LC1E0610P7 műszaki adatok
Általános jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Control
Eszköz típusa: Kontaktor
Rövidített név: LC1E
Alkalmazás: Motorvezérlés, Rezisztív terhelés
Felhasználási kategória: AC-3, AC-3e, AC-1
Pólusok leírása: 3P
Villamos jellemzők
Névleges üzemi feszültség: <= 690 V AC 50/60 Hz
Névleges üzemi áram: 6 A (55 °C alatt) <= 440 V AC AC-3 teljesítmény áramkörre
6 A (55 °C alatt) <= 440 V AC AC-3e teljesítmény áramkörre
20 A (55 °C alatt) <= 440 V AC AC-1 teljesítmény áramkörre
Vezérlőáramkör feszültsége: 230 V AC 50/60 Hz
Teljesítmény
Motorteljesítmény: 1,1 kW 220/230 V AC 50/60 Hz
2,2 kW 380/400 V AC
2,2 kW 415/440 V AC
3 kW 500 V AC
3 kW 660/690 V AC
3 kW 660...690 V
Érintkezők
Pólusok érintkező összetétele: 3 NO
Segédérintkező összetétele: 1 NO
Hagyományos szabad levegőn mért hőáram: 20 A (55 °C) teljesítmény áramkörre
Irms névleges bekapcsolási kapacitás: 78 A 440 V AC teljesítmény áramkörre, megfelel: IEC 60947-4-1
Névleges megszakítási kapacitás: 51 A 440 V teljesítmény áramkörre, megfelel: IEC 60947
Műszaki jellemzők
Mechanikai élettartam: 10000000 ciklus
Elektromos élettartam: 1400000 ciklus AC-3
150000 ciklus AC-1
Működési idő: 12...22 ms záráskor
4...19 ms nyitáskor
Maximális működési frekvencia: 1800 ciklus/óra 60 °C
Környezeti jellemzők
IP védettségi fokozat: IP2X megfelel: IEC 60529
Megengedett környezeti hőmérséklet: -20...70 °C Uc mellett
-60...80 °C tárolás
-5...55 °C működés
Működési magasság: 3000 m derating nélkül
Méretek és rögzítés
Magasság: 74 mm
Szélesség: 45 mm
Mélység: 80 mm
Rögzítési mód: Lapra, DIN sínre
