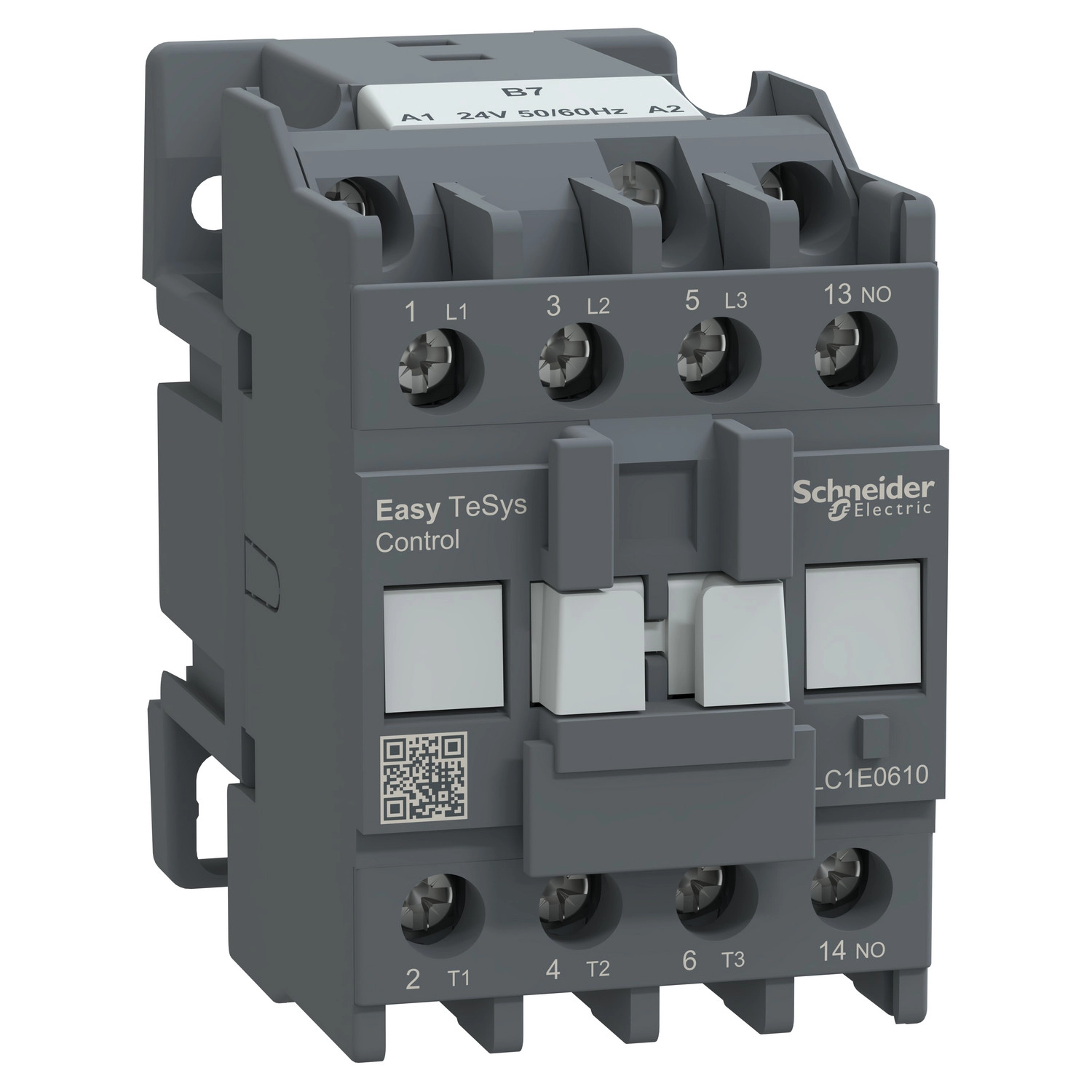

A Schneider Electric Easy TeSys Control LC1E0610B7 mágneskapcsoló egy rendkívül megbízható és sokoldalú ipari kapcsolóeszköz, amely kifejezetten motorvezérlési alkalmazásokhoz lett kifejlesztve. Ez a kompakt kialakítású 3 pólusú (3NO) kontaktor ideális megoldást kínál akár 6A áramerősségű motorok vezérléséhez 440V AC feszültségig AC-3 kategóriában, illetve ohmos terhelések kapcsolására is használható AC-1 üzemmódban, ahol akár 20A áramerősséget is kezel.
A Schneider Electric LC1E0610B7 mágneskapcsoló 24V AC 50/60Hz vezérlőtekerccsel rendelkezik, amely lehetővé teszi a pontos és megbízható távoli vezérlést. Ipari környezetben való használatra tervezték, amit az IP2X védettségi fokozat és a 3-as szennyezettségi foknak megfelelő TH védőkezelés is bizonyít. A kontaktor teljesítménye lehetővé teszi 1,1 kW-os motor vezérlését 220/230V AC hálózaton, illetve 2,2 kW-os motor vezérlését 380/400V és 415/440V AC hálózaton, valamint 3 kW-os motor vezérlését 500V és 660/690V AC feszültségen. Az LC1E0610B7 tartozéka egy beépített 1NO segédérintkező, amely tovább növeli a kapcsolási lehetőségeket.
Ez a Schneider Electric mágneskapcsoló kiemelkedő mechanikai és villamos élettartammal rendelkezik, hiszen 10 millió mechanikai és AC-3 kategóriában 1,4 millió kapcsolási ciklust képes teljesíteni. Különösen ellenálló a vibrációkkal és ütésekkel szemben, nyitott állapotban 1,5 Gn, zárt állapotban 3 Gn rezgésállóságot biztosít 5-300 Hz tartományban. Ütésállósága nyitott állapotban 7 Gn, zárt állapotban 10 Gn 11 ms időtartamra. A készülék -5 és +55°C közötti üzemi hőmérsékleten működik megbízhatóan, tárolási hőmérséklete -60 és +80°C között lehet. Szerelhetőségét tekintve DIN sínre vagy szerelőlapra is rögzíthető, a kompakt 74x45x80 mm-es méretének köszönhetően kis helyen is elhelyezhető. A csatlakoztatás csavaros kapcsokkal történik, amelyek 1-4 mm² keresztmetszetű vezetékek fogadására alkalmasak, a meghúzási nyomaték mind a teljesítmény-, mind a vezérlőáramkörnél 1,2 Nm.
Schneider Electric Easypact TVS - LC1E0610B7 -mágneskapcsoló 3P(3 NO) - AC-3 - <= 440 V 6A - 24 V AC tekercs műszaki adatok
Fő jellemzők
Terméktípus: Mágneskapcsoló
Termékcsalád: Easy TeSys
Termékválaszték: Easy TeSys Control
Eszköz rövid neve: LC1E
Mágneskapcsoló alkalmazás: Motor vezérlés, Ohmos terhelés
Felhasználási kategória: AC-3, AC-3e, AC-1
Pólusok leírása: 3P
Névleges üzemi feszültség: Teljesítménykör: <= 690 V AC 50/60 Hz
Névleges üzemi áram: 6 A (<55 °C) <= 440 V AC AC-3 teljesítménykörhöz
6 A (<55 °C) <= 440 V AC AC-3e teljesítménykörhöz
20 A (<55 °C) <= 440 V AC AC-1 teljesítménykörhöz
Vezérlőáramkör feszültsége: 24 V AC 50/60 Hz
Kiegészítő jellemzők
Motor teljesítmény: 1.1 kW 220/230 V AC 50/60 Hz
2.2 kW 380/400 V AC
2.2 kW 415/440 V AC
3 kW 500 V AC
3 kW 660/690 V AC
3 kW 660...690 V
Érintkező összetétel: 3 NO
Hagyományos szabad levegőn termikus áram: 20 A (55 °C) teljesítménykörhöz
Névleges bekapcsolási képesség: 78 A 440 V AC teljesítménykörhöz, IEC 60947-4-1 szerint
Névleges megszakítási képesség: 51 A 440 V teljesítménykörhöz, IEC 60947 szerint
Névleges rövid idejű kibírható áram: 80 A 40 °C - 10 s teljesítménykörhöz
45 A 40 °C - 60 s teljesítménykörhöz
20 A 40 °C - 600 s teljesítménykörhöz
Átlagos impedancia: 2.5 mOhm - Ith 20 A 50 Hz teljesítménykörhöz
Teljesítményveszteség pólusonként: 0.09 W AC-3
1 W AC-1
Névleges szigetelési feszültség: 690 V IEC 60947-4-1 szerint
Túlfeszültségi kategória: III
Szennyezettségi fok: 3
Névleges lökőfeszültség: 6 kV tekercs nem csatlakoztatva a teljesítménykörhöz, IEC 60947 szerint
Mechanikai élettartam: 10000000 ciklus
Elektromos élettartam: 1400000 ciklus AC-3
150000 ciklus AC-1
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültséghatárok: 0.85...1.1 Uc (-5…55 °C): működési 50/60 Hz
0.3...0.6 Uc (-5…55 °C): elengedési 50/60 Hz
Bekapcsolási teljesítmény VA-ban: 95 VA 50 Hz cos phi 0.75 (20 °C-on)
95 VA 60 Hz cos phi 0.75 (20 °C-on)
Tartási teljesítményfelvétel VA-ban: 8.3 VA 50 Hz cos phi 0.3 (20 °C-on)
8.5 VA 60 Hz cos phi 0.3 (20 °C-on)
Hőkibocsátás: 2…3 W vezérlőáramkörhöz
Működési idő: 12...22 ms záráskor
4...19 ms nyitáskor
Maximális működési gyakoriság: 1800 ciklus/óra 60 °C
Csatlakozások
Csatlakozások - kapcsok: Csavaros kapcsok
Meghúzási nyomaték: Teljesítménykör: 1.2 N.m
Vezérlőáramkör: 1.2 N.m
Segédérintkezők
Segédérintkező összetétel: 1 NO
Minimális kapcsolási feszültség: 17 V vezérlőáramkörhöz
Minimális kapcsolási áram: 5 mA vezérlőáramkörhöz
Szigetelési ellenállás: > 10 MOhm vezérlőáramkörhöz
Környezeti jellemzők
IP védettségi fokozat: IP2X IEC 60529 szerint
Védőkezelés: TH (3-as szennyezettségi fok) IEC 60068-2-30 szerint
Megengedett környezeti hőmérséklet az eszköz körül: -20…70 °C Uc-nél
-60…80 °C tárolás
-5…55 °C üzemelés
Üzemelési magasság: 3000 m teljesítménycsökkenés nélkül
Tűzállóság: 850 °C IEC 60695-2-1 szerint
Mechanikai robusztusság: Rezgések kontaktor nyitva (1,5 Gn, 5...300 Hz)
Rezgések kontaktor zárva (3 Gn, 5...300 Hz)
Ütések kontaktor nyitva (7 Gn 11 ms-ig)
Ütések kontaktor zárva (10 Gn 11 ms-ig)
Méretek és tömeg
Magasság: 74 mm
Szélesség: 45 mm
Mélység: 80 mm
Rögzítési mód: DIN sín, Szerelőlap
