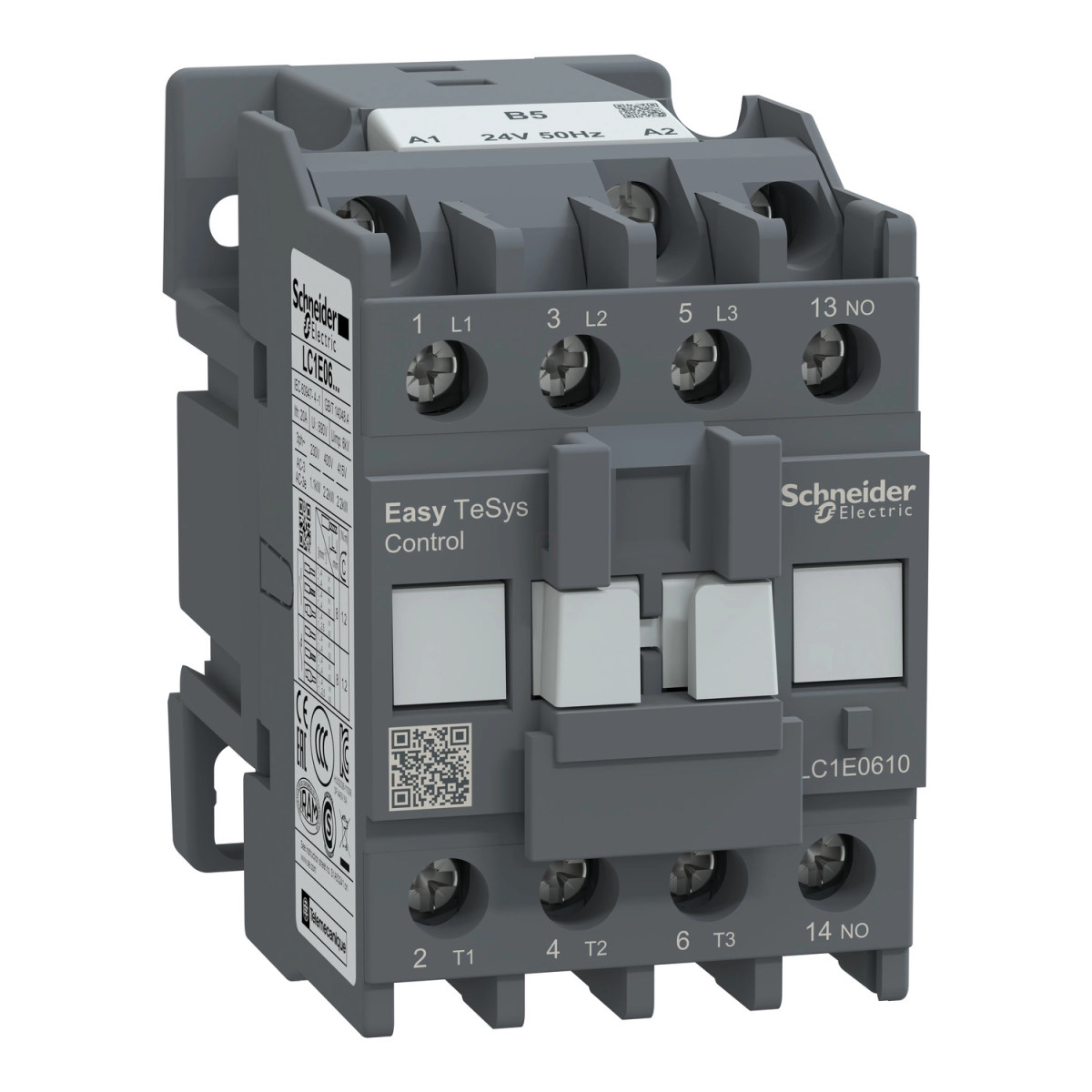

A Schneider Electric Easypact TVS termékcsaládba tartozó LC1E0610B5 mágneskapcsoló egy kiváló minőségű ipari vezérlőeszköz, amely különösen alkalmas motorvezérlési alkalmazásokhoz. Ez a 3 pólusú kontaktor (3NO) 6A névleges üzemi árammal rendelkezik AC-3 és AC-3e felhasználási kategóriákban 440V-ig, valamint egy beépített 1NO segédérintkezővel van ellátva. A vezérlőtekercs 24V AC feszültséggel működik 50Hz frekvencián.
A kontaktor kompakt kialakítása - mindössze 45 mm szélesség, 74 mm magasság és 80 mm mélység - lehetővé teszi, hogy szűkös vezérlőszekrényekben is optimális helykihasználást biztosítson. A 0,3 kg-os könnyű szerkezet ellenére rendkívül robusztus felépítésű, ellenáll a vibráció és mechanikai ütések okozta igénybevételeknek. A nyitott állapotban 1,5 Gn, zárt állapotban pedig 3 Gn vibrációs ellenállás, valamint a nyitott állapotban 7 Gn, zárt állapotban 10 Gn ütésállóság biztosítja a hosszú élettartamot még zord ipari környezetben is.
A LC1E0610B5 mágneskapcsoló kiemelkedő műszaki jellemzőkkel rendelkezik. A 10 millió mechanikai kapcsolási ciklus és az AC-3 kategóriában 1,4 millió, illetve AC-1 kategóriában 150 000 elektromos kapcsolási ciklus kivételes tartósságot biztosít. A 6 kV lökőfeszültség-állóság (a tekercs nincs csatlakoztatva az erőáramkörhöz) és a 3-as szennyezettségi fokozat megfelelő védelmet nyújt ipari környezetben. Az IP2X érintésvédelmi osztály biztosítja a biztonságos üzemeltetést. A készülék -5°C és +55°C közötti üzemi hőmérséklet-tartományban használható, tárolása pedig -60°C és +80°C között megengedett.
A kontaktor rendkívül sokoldalú motorteljesítmény-tartománnyal rendelkezik: 220/230V-on 1,1 kW, 380/400V-on 2,2 kW, 415/440V-on 2,2 kW, 500V-on 3 kW, valamint 660/690V-on 3 kW motorokat képes vezérelni. A készülék bekapcsolási teljesítménye 95 VA 50Hz-en (cos φ 0,75, 20°C-on), tartó teljesítményfelvétele pedig mindössze 8,3 VA 50Hz-en (cos φ 0,3, 20°C-on), ami energiatakarékos üzemeltetést tesz lehetővé. A hőleadás a vezérlőkörben csupán 2-3W, ami minimalizálja a kapcsolószekrény belső hőmérséklet-emelkedését.
A LC1E0610B5 mágneskapcsoló szerelése rendkívül egyszerű, DIN sínre vagy szerelőlapra rögzíthető. A csatlakozások csavaros kapcsokkal történnek, amelyek 1-4 mm² keresztmetszetű vezetékek csatlakoztatását teszik lehetővé mind az erőátviteli, mind a vezérlőkörökben. A meghúzási nyomaték mindkét esetben 1,2 Nm. A termék megfelel a szigorú IEC 60947-1, IEC 60947-4-1 és IEC 60947-5-1 szabványoknak, valamint rendelkezik EAC és CE tanúsítvánnyal is, ami garantálja a magas minőséget és a nemzetközi előírásoknak való megfelelést.
Schneider Electric Easypact TVS - LC1E0610B5 -mágneskapcs 6A 1NO 24VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Control
Terméktípus: Mágneskapcsoló
Eszköz rövid neve: LC1E
Mágneskapcsoló alkalmazás: Motorvezérlés, Ohmos terhelés
Felhasználási kategória: AC-3, AC-3e, AC-1
Pólusok leírása: 3P
Névleges üzemi feszültség: Erőátviteli kör: <= 690 V AC 50/60 Hz
Névleges üzemi áram: 6 A (< 55 °C-nál) <= 440 V AC AC-3 erőátviteli körnél; 6 A (< 55 °C-nál) <= 440 V AC AC-3e erőátviteli körnél; 20 A (< 55 °C-nál) <= 440 V AC AC-1 erőátviteli körnél
Vezérlőáramkör feszültsége: 24 V AC 50 Hz
Kiegészítő információk
Motorteljesítmény: 1,1 kW 220/230 V AC 50/60 Hz; 2,2 kW 380/400 V AC 50/60 Hz; 2,2 kW 415/440 V AC 50/60 Hz; 3 kW 500 V AC 50/60 Hz; 3 kW 660/690 V AC 50/60 Hz
Pólusérintkező összetétel: 3 NO
Konvencionális szabad levegős hőáram: 20 A (55 °C-nál) erőátviteli körnél
Névleges bekapcsolóképesség: 78 A 440 V AC erőátviteli körnél, IEC 60947-4-1 szerint
Névleges megszakítóképesség: 51 A 440 V-nál erőátviteli körnél, IEC 60947 szerint
Segédérintkező összetétel: 1 NO
Mechanikai tulajdonságok
Mechanikai élettartam: 10000000 ciklus
Elektromos élettartam: 1400000 ciklus AC-3; 150000 ciklus AC-1
Maximális kapcsolási gyakoriság: 1800 kapcsolás/óra 60 °C
Működési idő: 12...22 ms záráskor; 4...19 ms nyitáskor
Környezeti feltételek
IP védettség: IP2X az IEC 60529 szerint
Megengedett környezeti hőmérséklet: -20...70 °C Uc-nél; -60...80 °C tárolás; -5...55 °C működés
Üzemi magasság: 3000 m teljesítménycsökkentés nélkül
Méretek és rögzítés
Magasság: 74 mm
Szélesség: 45 mm
Mélység: 80 mm
Rögzítési mód: DIN sín, Szerelőlap
Megfelelőség és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-4-1, IEC 60947-5-1
Terméktanúsítványok: EAC, CE
