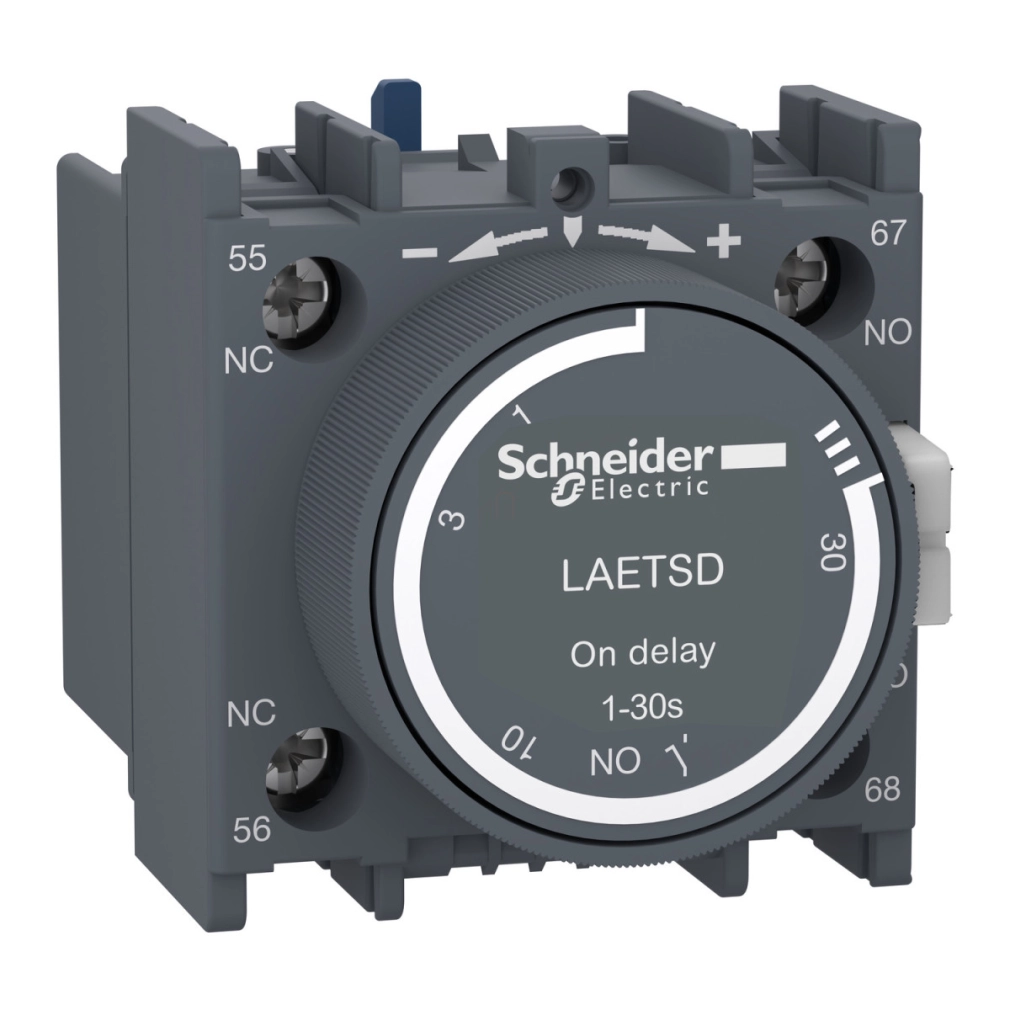

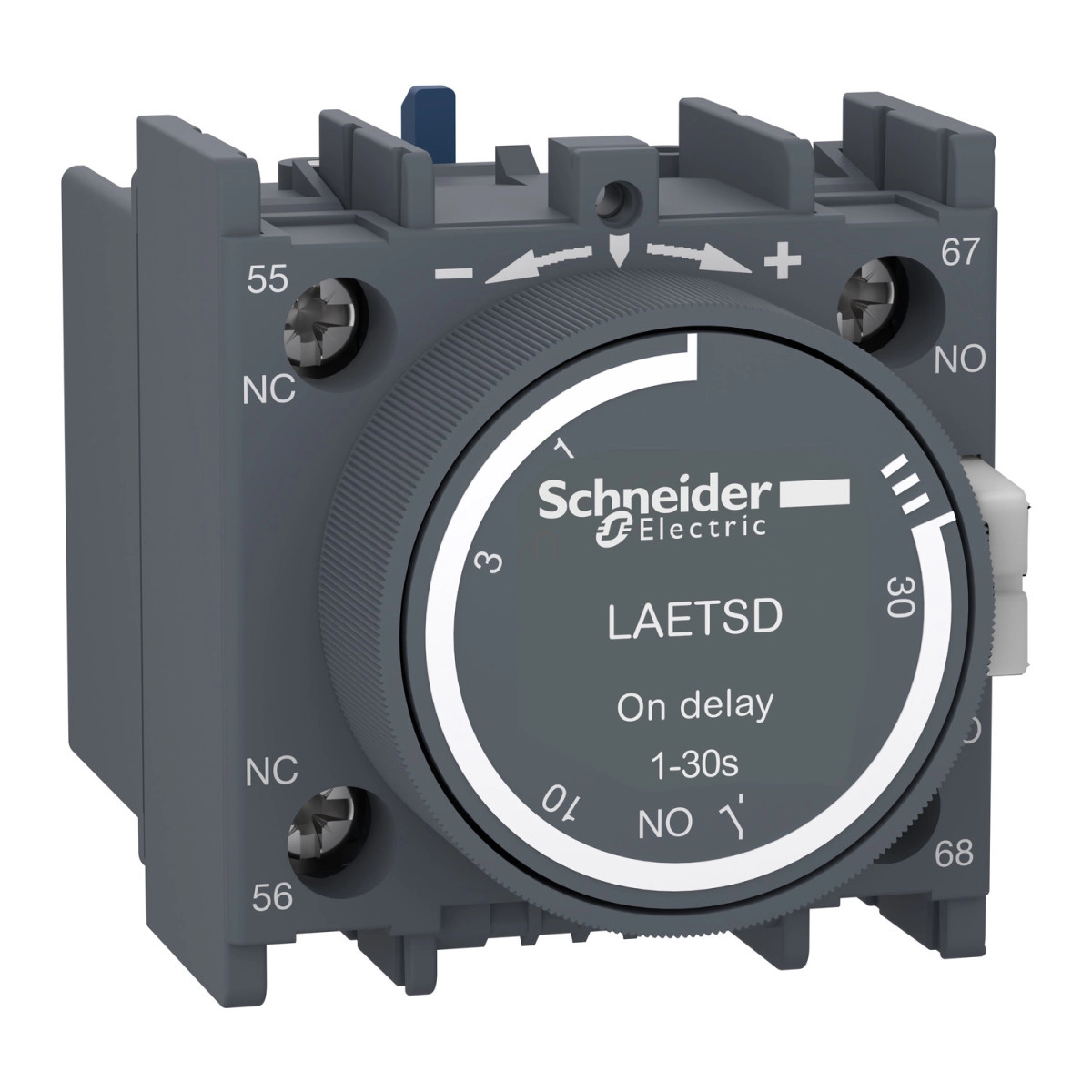

A Schneider Electric Easypact TVS LAETSD időrelé blokk egy professzionális megoldás az elektromos rendszerek késleltetett működtetésére. Ez a behúzáskésleltető segédérintkező blokk az Easy TeSys Control termékcsaládhoz tartozik, és kifejezetten a jelzési alkalmazásokhoz lett kifejlesztve. A termék szürke (RAL 7011) színben áll rendelkezésre, és kiváló kiegészítőként szolgál az EasyPact és EasyPact TVS LC1E típusú kapcsolók mellé.
A LAETSD időrelé blokk egy rendkívül sokoldalú eszköz, amely 1 NO (záró) és 1 NC (nyitó) érintkezővel rendelkezik. Ezek az érintkezők behúzáskésleltetéssel működnek, ami azt jelenti, hogy az eszköz bekapcsolását követően csak a beállított késleltetési idő után lépnek működésbe. A késleltetési időtartomány 1-30 másodperc között állítható, így különböző alkalmazási igényekhez rugalmasan igazítható. A termék előlapra szerelhető, ami megkönnyíti a telepítést és a karbantartást.
Műszaki szempontból a Schneider Electric LAETSD időrelé kimagasló paraméterekkel rendelkezik. A névleges szigetelési feszültsége 690V a vezérlő áramkör számára, az IEC 60947-5-1 szabványnak megfelelően. A névleges üzemi feszültség szintén maximum 690V, míg a hagyományos léghűtéses hőáram 8A (60°C-on). Az eszköz lenyűgöző Irms névleges bekapcsolási képességgel rendelkezik: 140A AC az IEC 60947-5-1 szabvány szerint. Rövid idejű túlterhelést is jól visel: 100A - 1 másodpercig, 120A - 500 milliszekundumig, vagy 140A - 100 milliszekundumig. Az eszköz védelmére 10A-es GG biztosíték szükséges. A kapcsolók közötti nem-átfedési idő mindössze 1,5 ms mind a bekapcsoláskor, mind a kikapcsoláskor, ami azt jelenti, hogy nincs átfedés az NC és NO érintkezők között, így biztosítva a precíz működést.
A LAETSD időrelé csatlakozási lehetőségei többfélék. A vezérlő áramkör számára csavaros kapcsok állnak rendelkezésre, amelyek különböző méretű és típusú kábelekhez használhatók: 1×1 mm² külső átmérőjű (6 mm) kábelek esetén, tömör vagy rugalmas kábelekhez, kábelszorító dugóval vagy anélkül; illetve 2×2,5 mm² külső átmérőjű (6 mm) kábelek esetén, tömör vagy rugalmas kábelekhez, kábelszorító dugóval vagy anélkül. Az eszköz IP20-as védelmi besorolással rendelkezik az IEC 60529 szerint, és megfelel a TH védelmi kezelési szabványnak az IEC 60068 szerint. Működési hőmérséklet-tartománya -5°C és +55°C között van, tárolási hőmérséklete pedig -60°C és +80°C között. Az eszköz 3000 méteres magasságig használható teljesítménycsökkenés nélkül, ami szélsőséges környezeti feltételek mellett is megbízható működést biztosít.
Schneider Electric Easypact TVS - LAETSD -behúzáskésleltető segédérintkező blokk, 0,1…30s műszaki adatok
Főbb jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Control
Terméktípus: Időrelé segédérintkező
Eszköz alkalmazása: Jelzés
Eszköz rövid neve: LAET
Szín: Szürke (RAL 7011)
Kiegészítő információk
Kompatibilitás: EasyPact EasyPact TVS LC1E
Szerelési hely: Előlap
Segédérintkezők működése: Behúzáskésleltető érintkező
Érintkező összetétel: 1 NO + 1 NC
Névleges szigetelési feszültség [Ui]: 690 V - vezérlőáramkör esetén, IEC 60947-5-1 szabványnak megfelelően
Névleges üzemi feszültség [Ue]: <= 690 V
Hagyományos szabad levegő hőáram [Ith]: 8 A (60 °C-on)
Irms névleges bekapcsolási képesség: 140 A AC, IEC 60947-5-1 szabványnak megfelelően
Névleges rövid idejű áramterhelés [Icw]: 100 A - 1 s, 120 A - 500 ms, 140 A - 100 ms
Védelem típusa: GG biztosíték 10 A
Mechanikai élettartam: 10 millió ciklus
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Nem-átfedési idő: 1.5 ms bekapcsoláskor, nincs átfedés NC és NO érintkező között; 1.5 ms kikapcsoláskor, nincs átfedés NC és NO érintkező között
Késleltetési időtartomány: 1...30 s
Szigetelési ellenállás: > 10 MOhm
Környezeti jellemzők
Környezeti jellemző: Standard környezet
Szabványok: IEC 60947-5-1
Terméktanúsítványok: GOST
IP védettségi fokozat: IP20 az IEC 60529 szerint
Védőkezelés: TH az IEC 60068 szerint
Környezeti hőmérséklet működés közben: -5...55 °C
Környezeti hőmérséklet tároláskor: -60...80 °C
Üzemi magasság: 3000 m teljesítménycsökkenés nélkül
