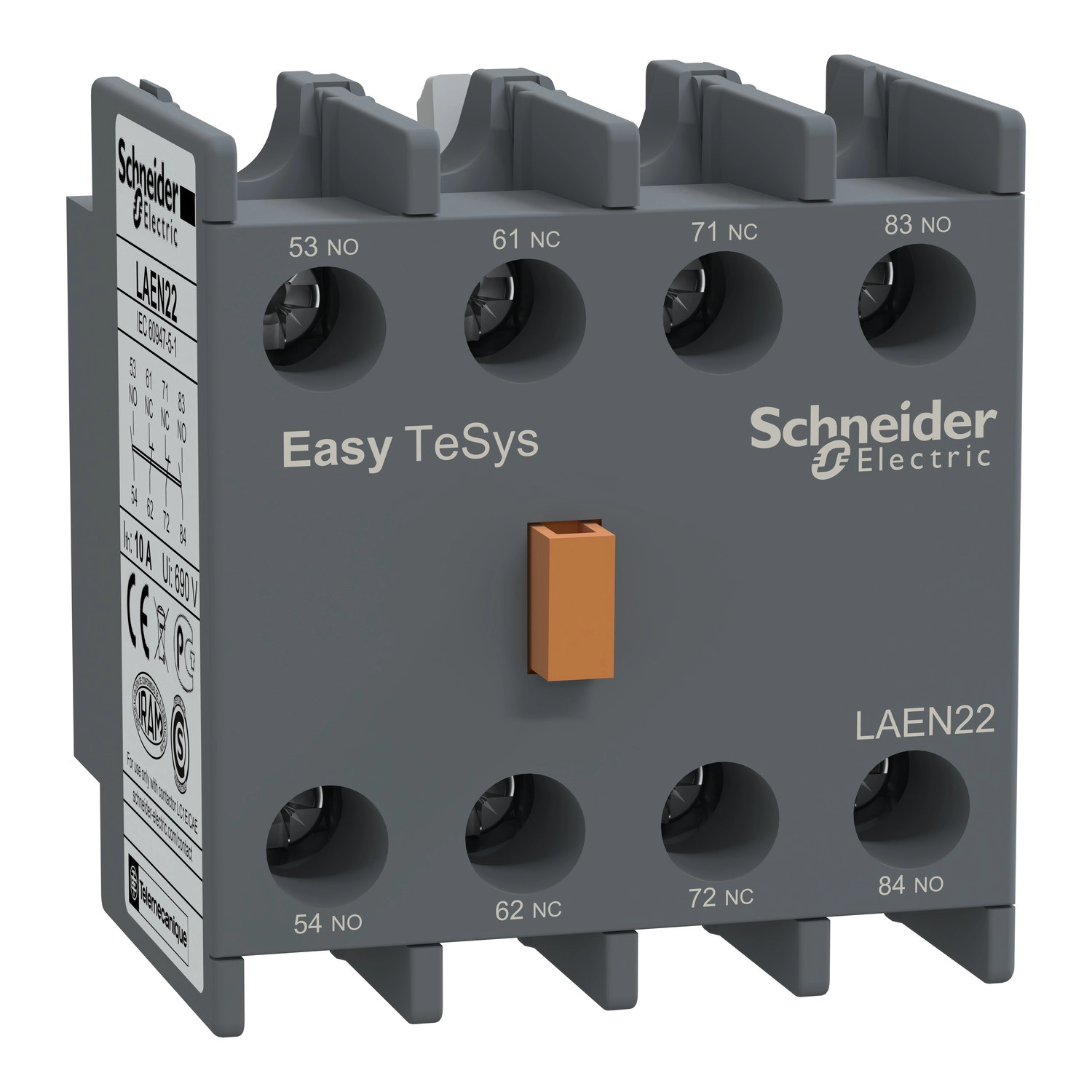

A Schneider Electric LAEN22 segédérintkező blokk az Easy TeSys Control termékcsaládba tartozó, LC1E/CAE típusú mágneskapcsolókhoz használható kiegészítő eszköz. Ez a szürke (RAL 7011) színű, front oldalra szerelhető segédérintkező blokk elsősorban vezérlési és jelzési feladatokra lett kifejlesztve, ami nélkülözhetetlen eleme lehet az ipari automatizálási rendszereknek.
A LAEN22 modell 2 záró (NO) és 2 nyitó (NC) érintkezővel rendelkezik, melyek működése azonnali (instantaneous), így nincs késleltetés a főérintkező működése és a segédérintkező állapotváltozása között. Az érintkezők között nincs átfedés, a nem-átfedési idő mindössze 1,5 ms mind bekapcsoláskor, mind kikapcsoláskor, ami garantálja a biztonságos működést. A termék 690 V névleges szigetelési feszültséggel rendelkezik a vezérlő áramkör számára az IEC 60947-5-1 szabványnak megfelelően, míg az üzemi feszültség maximum 690 V lehet. A hagyományos szabad levegőben mért hőáram 8 A (60 °C-on), a névleges bekapcsolási képesség pedig 140 A AC az IEC 60947-5-1 szabvány szerint.
A LAEN22 segédérintkező blokk rendkívül magas műszaki paraméterekkel büszkélkedhet. A névleges rövid idejű áramerősség tűrés 100 A - 1 másodpercig, 120 A - 500 milliszekundumig, illetve 140 A - 100 milliszekundumig. A védelmi típus GG biztosíték 10 A. A mechanikai élettartam kiemelkedően magas: 10 millió kapcsolási ciklus. A minimális kapcsolási áram 5 mA, a minimális kapcsolási feszültség pedig 17 V. A szigetelési ellenállás meghaladja a 10 MOhm értéket, ami kiváló szigetelési tulajdonságokat biztosít.
A csatlakoztatás csavaros kapcsokkal történik, amelyek különböző kábelméreteket és -típusokat fogadnak be: 1 mm² tömör vagy rugalmas érvéghüvellyel/érvéghüvely nélkül (6 mm külső átmérővel), valamint 2,5 mm² tömör vagy rugalmas kábelt érvéghüvellyel/érvéghüvely nélkül (szintén 6 mm külső átmérővel). A termék IP20-as védettséggel rendelkezik az IEC 60529 szabványnak megfelelően, valamint TH védelmi kezeléssel az IEC 60068 szerint. Működési hőmérséklet-tartománya -5...55 °C, míg a tárolási hőmérséklet-tartomány -60...80 °C. Üzemeltetési magassága 3000 méterig terjed teljesítménycsökkenés nélkül. A termék megfelel az IEC 60947-5-1 szabványnak és rendelkezik GOST tanúsítvánnyal. Kompatibilis az EasyPact és EasyPact TVS LC1E termékcsaláddal, így tökéletesen illeszkedik a Schneider Electric átfogó villamos rendszermegoldásaiba.
Schneider Electric Easypact TVS - LAEN22 -mágneskapcsoló segédérintkező 2NO+2NC műszaki adatok
Fő jellemzők
Termékcsalád: Easy TeSys
Termékcsalád részletesen: Easy TeSys Control
Terméktípus: Segédérintkező blokk
Alkalmazás: Jelzés
Rövid terméknév: LAEN
Szín: Szürke (RAL 7011)
Kiegészítő jellemzők
Kompatibilitás: EasyPact EasyPact TVS LC1E
Felszerelési hely: Elülső
Segédérintkezők működése: Azonnali
Érintkező konfiguráció: 2 NO + 2 NC
Névleges szigetelési feszültség [Ui]: 690 V - vezérlőáramkörhöz, IEC 60947-5-1 szerint
Névleges üzemi feszültség [Ue]: <= 690 V
Hagyományos szabad levegős termikus áram [Ith]: 8 A (60 °C-on)
Névleges bekapcsolási képesség Irms: 140 A AC, IEC 60947-5-1 szerint
Névleges rövid idejű áramerősség tűrés [Icw]: 100 A - 1 s
120 A - 500 ms
140 A - 100 ms
Védelmi típus: GG biztosíték 10 A
Mechanikai élettartam: 10 millió kapcsolási ciklus
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Nem-átfedési idő: 1,5 ms bekapcsoláskor, nincs átfedés NC és NO érintkezők között
1,5 ms kikapcsoláskor, nincs átfedés NC és NO érintkezők között
Szigetelési ellenállás: > 10 MOhm
Csatlakozások - kapcsok: Vezérlőáramkör: csavaros szorítókapcsok 1 1 mm² - külső átmérő: 6 mm - kábel merevség: tömör vagy rugalmas érvéghüvellyel
Vezérlőáramkör: csavaros szorítókapcsok 1 1 mm² - külső átmérő: 6 mm - kábel merevség: tömör vagy rugalmas érvéghüvely nélkül
Vezérlőáramkör: csavaros szorítókapcsok 2 2,5 mm² - külső átmérő: 6 mm - kábel merevség: tömör vagy rugalmas érvéghüvellyel
Vezérlőáramkör: csavaros szorítókapcsok 2 2,5 mm² - külső átmérő: 6 mm - kábel merevség: tömör vagy rugalmas érvéghüvely nélkül
Környezeti jellemzők
Környezeti jellemző: Standard környezet
Szabványok: IEC 60947-5-1
Termék tanúsítványok: GOST
IP védettségi fokozat: IP20, IEC 60529 szerint
Védőkezelés: TH, IEC 60068 szerint
Működési környezeti hőmérséklet: -5...55 °C
Tárolási környezeti hőmérséklet: -60...80 °C
Üzemeltetési magasság: 3000 m teljesítménycsökkenés nélkül
