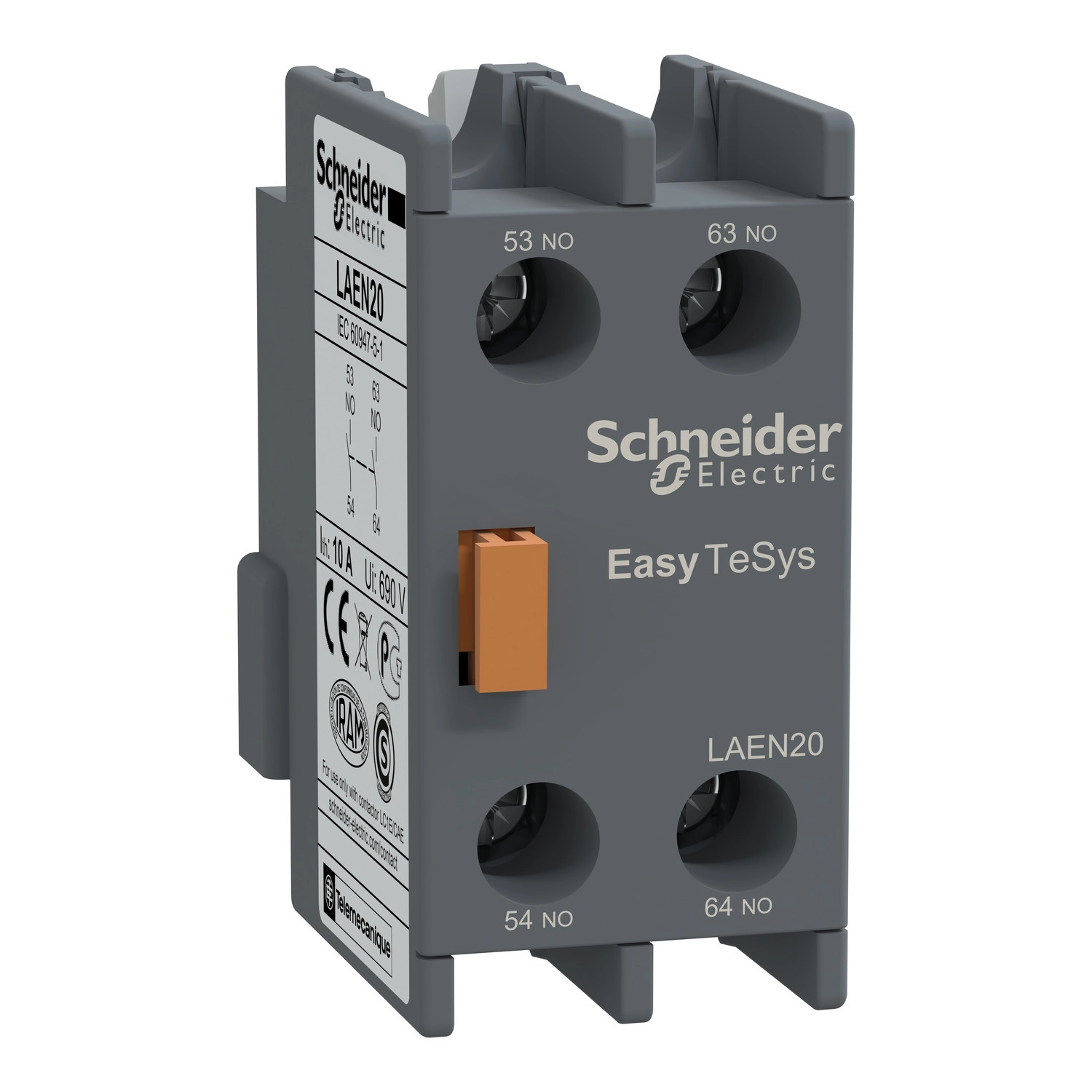

A Schneider Electric Easy TeSys Control termékcsaládjába tartozó LAEN20 típusú segédérintkező blokk egy professzionális villamosipari komponens, amely kifejezetten LC1E/CAE típusú mágneskapcsolókhoz lett kifejlesztve. Ez a szürke (RAL 7011) színű kiegészítő modul lehetővé teszi a fő kapcsolóberendezés funkcióinak kibővítését további kapcsolási és jelzési lehetőségekkel.
A LAEN20 segédérintkező blokk 2 NO (záró) érintkezővel rendelkezik, amelyek pillanatnyi (instantaneous) működésűek. Az érintkezők elrendezése lehetővé teszi a megbízható jelzési feladatok ellátását. Az eszköz különösen jól használható olyan alkalmazásokban, ahol szükség van a fő kontaktor állapotának visszajelzésére vagy kiegészítő áramkörök vezérlésére. A termék kompatibilis az EasyPact és EasyPact TVS LC1E termékcsaláddal, így rugalmasan integrálható már meglévő rendszerekbe is. A segédérintkező az LC1E/CAE mágneskapcsolók elülső részére szerelhető fel, ami egyszerű és gyors telepítést tesz lehetővé.
A LAEN20 kiváló elektromos paraméterekkel büszkélkedhet. A névleges szigetelési feszültsége 690 V a vezérlőáramkörre vonatkozóan, megfelelve az IEC 60947-5-1 szabványnak. Üzemi feszültsége legfeljebb 690 V lehet, hagyományos szabad levegőben történő hőárama pedig 8 A (60 °C-on). Az érintkezők kapcsolási képessége figyelemreméltó: az Irms névleges bekapcsolási képesség 140 A AC az IEC 60947-5-1 szabványnak megfelelően. Az [Icw] névleges rövididejű zárlati áram teherbírása pedig 1 másodpercre 100 A, 500 milliszekundumra 120 A, és 100 milliszekundumra 140 A. Ez különösen fontos olyan ipari környezetekben, ahol a vezérlőáramkörök esetenként jelentős terhelésnek vagy áramlökéseknek lehetnek kitéve.
Műszakilag fontos megemlíteni a termék további paramétereit is: a minimális kapcsolási áram 5 mA, a minimális kapcsolási feszültség 17 V. Az átfedési idő rendkívül precíz: mind bekapcsoláskor, mind kikapcsoláskor 1,5 ms, ennyi idő alatt garantált, hogy nincs átfedés az NC és NO érintkezők között. A szigetelési ellenállás meghaladja a 10 MOhm értéket, ami kiváló elektromos szigetelést biztosít. A termék védelme 10 A-es GG biztosítékkal megoldható. Mechanikai élettartama figyelemreméltó: 10 millió kapcsolási ciklus, ami hosszú távú, megbízható működést biztosít ipari körülmények között is. A csatlakozási lehetőségek rugalmasak: a vezérlőáramkörhöz csavaros sorkapcsok állnak rendelkezésre, amelyek 1-1 mm² vagy 2-2,5 mm² keresztmetszetű kábelekhez használhatók, rugalmas vagy merev kábelezéssel egyaránt, kábelvéggel vagy anélkül. A külső kábelátmérő 6 mm lehet.
Schneider Electric Easypact TVS - LAEN20 -mágneskapcsoló segédérintkező 2NO műszaki adatok
Általános jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Control
Terméktípus: Segédérintkező blokk
Eszköz alkalmazása: Jelzés
Eszköz rövid neve: LAEN
Szín: Szürke (RAL 7011)
Kiegészítő információk
Kompatibilitás: EasyPact EasyPact TVS LC1E
Szerelési hely: Elöl
Segédérintkezők működése: Azonnali
Érintkező összetétel: 2 NO
Elektromos paraméterek
Névleges szigetelési feszültség [Ui]: 690 V - vezérlőáramkörhöz, IEC 60947-5-1 szabványnak megfelelően
Névleges üzemi feszültség [Ue]: <= 690 V
Hagyományos termikus áram [Ith]: 8 A (60 °C-on)
Névleges bekapcsolási képesség (Irms): 140 A AC, IEC 60947-5-1 szabványnak megfelelően
Névleges rövididejű zárlati áram [Icw]: 100 A - 1 s, 120 A - 500 ms, 140 A - 100 ms
Védelem típusa: GG biztosíték 10 A
Mechanikai élettartam: 10 millió kapcsolási ciklus
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Átfedési idő: 1,5 ms bekapcsoláskor nincs átfedés NC és NO érintkező között, 1,5 ms kikapcsoláskor nincs átfedés NC és NO érintkező között
Szigetelési ellenállás: > 10 MOhm
Csatlakozások
Sorkapcsok: Vezérlőáramkör: csavaros sorkapocs 1 1 mm² - külső átmérő: 6 mm - kábelrugalmasság: merev vagy rugalmas kábelvéggel
Vezérlőáramkör: csavaros sorkapocs 1 1 mm² - külső átmérő: 6 mm - kábelrugalmasság: merev vagy rugalmas kábelvég nélkül
Vezérlőáramkör: csavaros sorkapocs 2 2,5 mm² - külső átmérő: 6 mm - kábelrugalmasság: merev vagy rugalmas kábelvéggel
Vezérlőáramkör: csavaros sorkapocs 2 2,5 mm² - külső átmérő: 6 mm - kábelrugalmasság: merev vagy rugalmas kábelvég nélkül
Környezeti jellemzők
Környezeti jellemző: Standard környezet
Szabványok: IEC 60947-5-1
Terméktanúsítványok: GOST
IP védettségi fokozat: IP20 az IEC 60529 szabványnak megfelelően
Védőkezelés: TH az IEC 60068 szabványnak megfelelően
Környezeti hőmérséklet működés közben: -5...55 °C
Környezeti hőmérséklet tároláskor: -60...80 °C
Üzemi magasság: 3000 m teljesítménycsökkenés nélkül
