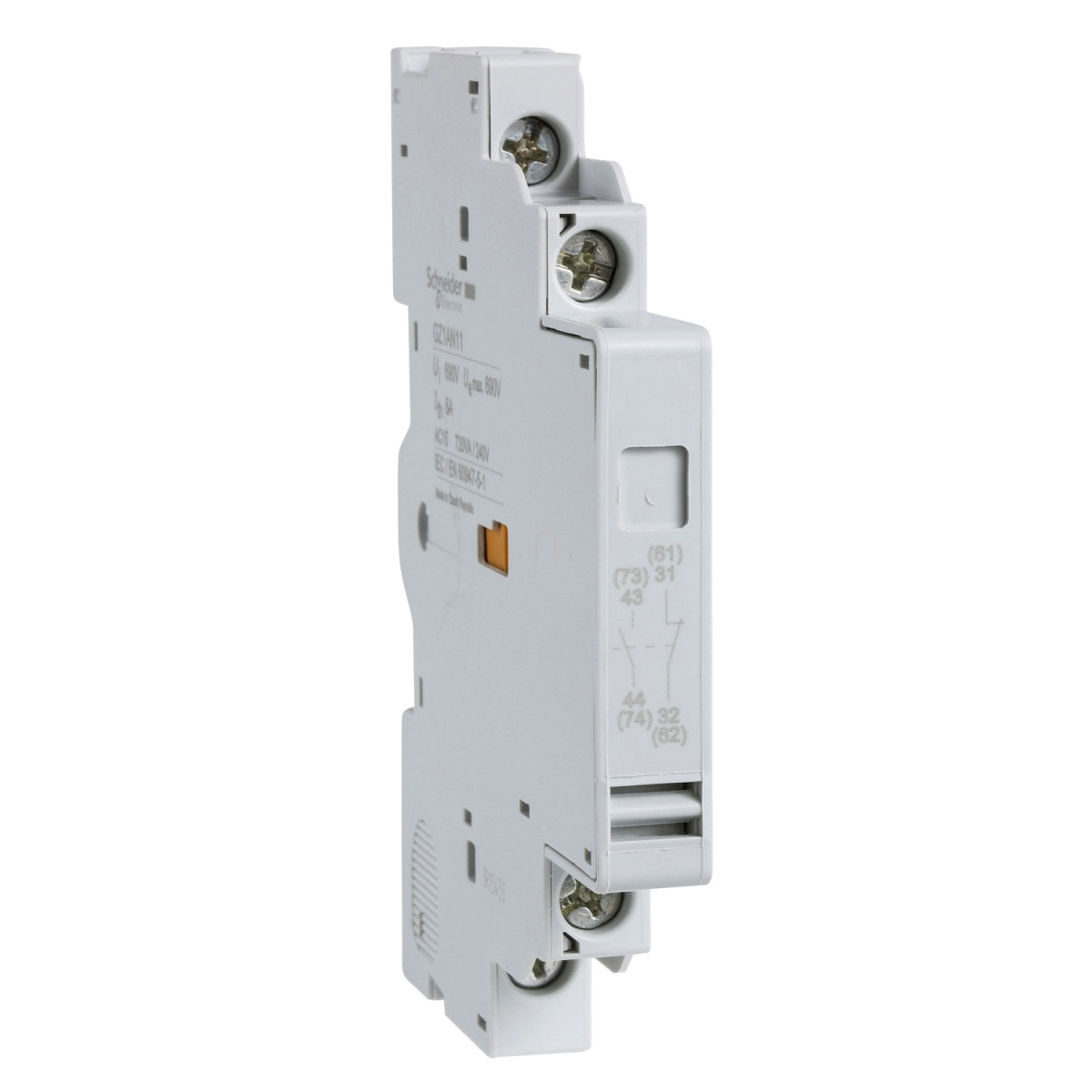

A Schneider Electric GZ1AN11 típusú segédérintkező blokk az Easy TeSys Power termékcsalád sokoldalú és megbízható kiegészítő eleme. Ez a bal oldalra szerelhető, 1NO+1NC (1 záró + 1 nyitó) érintkezős kivitel kiváló választás ipari alkalmazásokhoz, ahol pontos visszajelzésre és vezérlésre van szükség. A GZ1AN11 segédérintkező kompatibilis az EasyPact és EasyPact TVS GZ1E kismegszakítókkal, ami növeli a rugalmasságot különböző villamos rendszerek tervezésénél.
A termék műszaki paraméterei kiemelkedő teljesítményt biztosítanak. 690 V névleges szigetelési feszültség és 48-690 V AC, illetve 24-240 V DC üzemi feszültségtartomány jellemzi, így számos alkalmazási területen felhasználható. A 6 A-es hagyományos szabad levegőn mért termikus áramerősség megfelelő tartalékot biztosít különböző vezérlési feladatokhoz. A védelem típusa GG olvadóbiztosíték 10 A-es kivitelben. Megbízhatóságát jelzi a 100 000 ciklus mechanikai élettartam és a különböző terhelési kategóriákban is magas, 70 000 ciklus elektromos élettartam. A minimális kapcsolási áram 5 mA, a minimális kapcsolási feszültség pedig 17 V.
A csatlakoztatási lehetőségek rugalmasságát a csavaros csatlakozó kapcsok biztosítják, amelyek különböző vezeték-keresztmetszeteket fogadnak: 1-2,5 mm² tömör vezeték, 0,75-2,5 mm² rugalmas vezeték érvéghüvely nélkül, valamint 0,75-1,5 mm² rugalmas vezeték érvéghüvellyel. Mind egy, mind két vezeték csatlakoztatása lehetséges minden kategóriában, ami a rendszer tervezésénél nagy szabadságot biztosít. A GZ1AN11 villamos terhelhetősége alkalmazásfüggő: AC-15 kategóriában 300-850 VA között (48-690 V feszültségtartományban), míg DC-13 kategóriában 120-240 W között (24-240 V tartományban).
A kompakt méreteknek köszönhetően (89 mm magasság, 9,3 mm szélesség, 66 mm mélység) a GZ1AN11 segédérintkező könnyen elhelyezhető szűk kapcsolószekrényekben is. A kapcsolókészülék bal oldalára szerelhető, így nem foglal extra helyet a kapcsolószekrényben. A részletes méretrajz biztosítja a pontos szerelés lehetőségét. Mindezen paraméterek és jellemzők alapján a Schneider Electric GZ1AN11 segédérintkező ideális választás ipari automatizálási projektekhez, épületvezérlési rendszerekhez, valamint minden olyan alkalmazáshoz, ahol precíz és megbízható visszajelzésre és vezérlésre van szükség.
Schneider Electric Easypact TVS - GZ1AN11 -motorvédő segédérintkező 1NO+1NC műszaki adatok
Általános jellemzők
Termékcsalád: Easy TeSys Power
Terméksorozat: Easy TeSys
Terméktípus: Segédérintkező blokk
Rövidített eszköznév: GZ1AN
Kompatibilitás és felszerelés
Kompatibilitás: EasyPact EasyPact TVS GZ1E kismegszakító
Felszerelési hely: Bal oldal
Segédérintkezők működése: Azonnali 1 NO + 1 NC
Érintkezők összetétele: 1 NO + 1 NC
Villamos jellemzők
Névleges szigetelési feszültség [Ui]: 690 V (IEC 60947-1 szerint)
Névleges üzemi feszültség [Ue]: 48...690 V AC / 24...240 V DC
Hagyományos szabad levegőn mért termikus áramerősség [Ith]: 6 A
Védelmi típus: GG olvadóbiztosíték 10 A
Mechanikai élettartam: 100 000 ciklus
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Névleges üzemi teljesítmény
AC-15 kategóriában:
300 VA 48 V-nál - elektromos élettartam: 70 000 ciklus
400 VA 690 V-nál - elektromos élettartam: 70 000 ciklus
500 VA 110...127 V-nál - elektromos élettartam: 70 000 ciklus
500 VA 500 V-nál - elektromos élettartam: 70 000 ciklus
650 VA 440 V-nál - elektromos élettartam: 70 000 ciklus
720 VA 230...240 V-nál - elektromos élettartam: 70 000 ciklus
850 VA 380...415 V-nál - elektromos élettartam: 70 000 ciklus
DC-13 kategóriában:
120 W 240 V-nál - elektromos élettartam: 70 000 ciklus
140 W 110 V-nál - elektromos élettartam: 70 000 ciklus
140 W 24 V-nál - elektromos élettartam: 70 000 ciklus
180 W 60 V-nál - elektromos élettartam: 70 000 ciklus
240 W 48 V-nál - elektromos élettartam: 70 000 ciklus
Csatlakozások
Kapcsok típusa:
Csavaros kapcsok 1 vezeték(ek) 1...2,5 mm² tömör
Csavaros kapcsok 2 vezeték(ek) 1...2,5 mm² tömör
Csavaros kapcsok 1 vezeték(ek) 0,75...2,5 mm² rugalmas érvéghüvely nélkül
Csavaros kapcsok 2 vezeték(ek) 0,75...2,5 mm² rugalmas érvéghüvely nélkül
Csavaros kapcsok 2 vezeték(ek) 0,75...1,5 mm² rugalmas érvéghüvellyel
Csavaros kapcsok 1 vezeték(ek) 0,75...1,5 mm² rugalmas érvéghüvellyel
Méretek
Magasság: 89 mm
Szélesség: 9,3 mm
Mélység: 66 mm
Nettó súly: 0,05 kg
