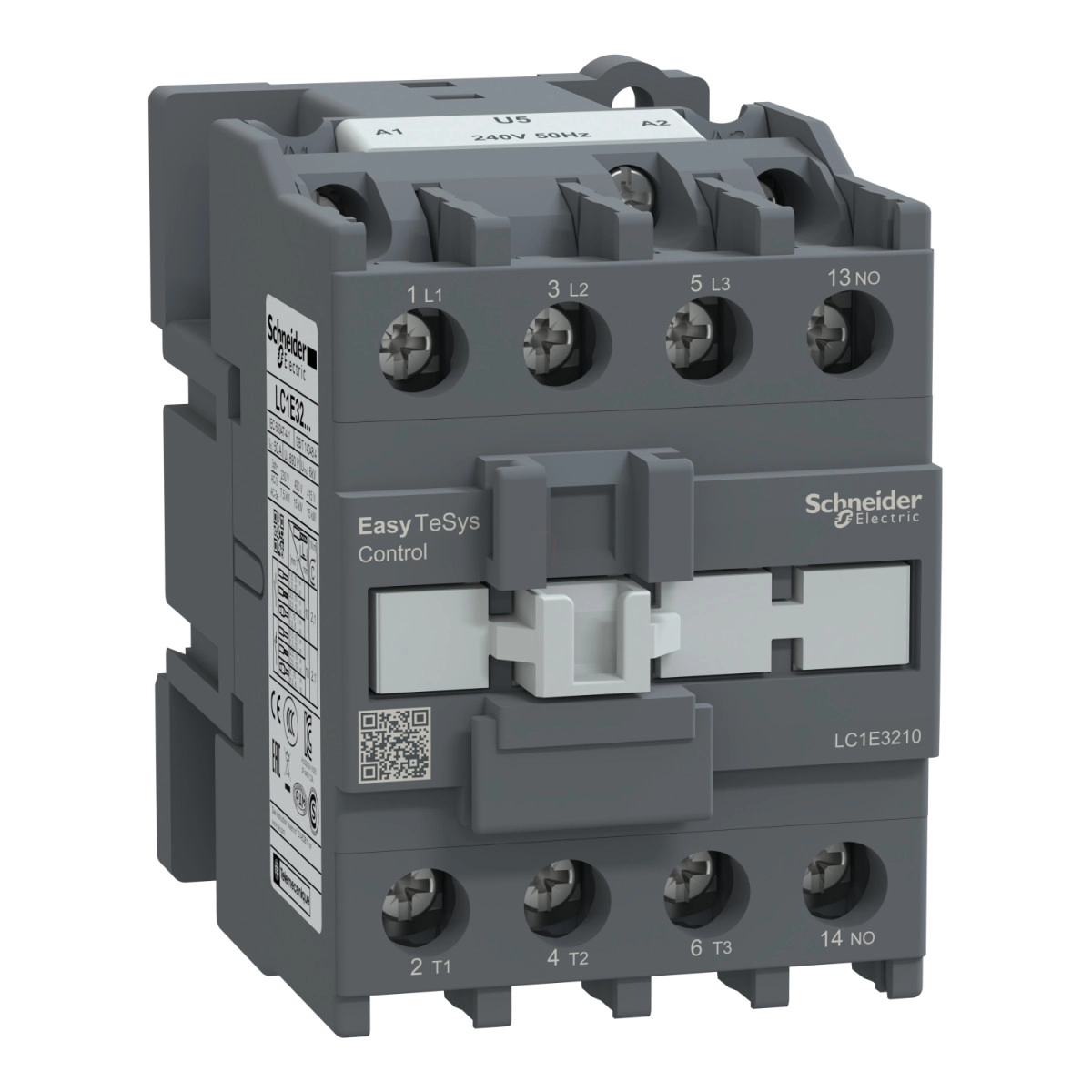

A Schneider Electric Easy TeSys Control termékcsaládhoz tartozó LC1E3210U5 mágneskapcsoló egy kiváló minőségű, professzionális ipari vezérlőeszköz, amely megbízható teljesítményt kínál motorvezérlési alkalmazásokban. Ez a 3-pólusú (3NO) kontaktor 32A névleges áramerősséggel rendelkezik AC-3 és AC-3e felhasználási kategóriában, valamint 1 NO segédérintkezővel van felszerelve.
A termék kiváló választás különböző ipari alkalmazásokhoz, ahol motorok vezérlése szükséges. A 240V AC 50Hz vezérlőáramkör feszültséggel működő LC1E3210U5 kontaktor maximális teljesítménye lenyűgöző: 7,5 kW 220/230V AC-nél, és akár 15 kW a 380/400V, 415/440V, 500V és 660/690V AC tartományokban. A 660-690V AC feszültség esetén a teljesítmény akár 18,5 kW-ra is növelhető, ami széles alkalmazhatóságot biztosít különböző ipari környezetekben.
Műszaki jellemzők tekintetében az LC1E3210U5 modell figyelemreméltó paraméterekkel rendelkezik. A névleges szigetelési feszültség 690V az IEC 60947-4-1 szabvány szerint, a túlfeszültségi kategória III, a szennyezettségi fokozat pedig 3. A névleges lökőfeszültség-állóság 6 kV a vezérlőtekercs és az erőáramkör között, az IEC 60947 szabványnak megfelelően. A mechanikai élettartam 8 millió ciklus, az elektromos élettartam pedig 1 millió ciklus AC-3 és 350 ezer ciklus AC-1 felhasználási kategóriában. A kontaktor működési ideje 12-22 ms záráskor és 4-19 ms nyitáskor, míg a maximális kapcsolási gyakoriság 1800 ciklus/óra 60°C-on. Az IP védelmi fokozat IP2X az IEC 60529 szerint. A megengedett környezeti hőmérséklet -20...70°C a vezérlőáramköri feszültségnél, -60...80°C tárolás esetén, és -5...55°C működés közben. A készülék 3000 méter tengerszint feletti magasságig használható teljesítménycsökkenés nélkül.
Az LC1E3210U5 kontaktor fizikai méretei kompakt kialakítást tesznek lehetővé: a magasság 84 mm, a szélesség 56 mm, a mélység pedig 86 mm. A nettó tömeg mindössze 0,45 kg. A termék felszerelhető síkfelületre vagy DIN sínre is, ami rugalmas telepítési lehetőségeket biztosít. A csatlakozások tekintetében a termék csavaros kapcsokkal van ellátva, különböző kábelméretekhez és -típusokhoz alkalmazható. A meghúzási nyomaték a vezérlőáramkörnél 1,2 Nm, az erőáramkörnél pedig 2,1 Nm. Az LC1E3210U5 mágneskapcsoló olyan szabványoknak felel meg, mint az IEC 60947-1, IEC 60947-5-1 és IEC 60947-4-1, valamint rendelkezik EAC és CE termékminősítésekkel.
Schneider Electric EasyPact TVS contactors - LC1E3210U5 műszaki adatok
Fő jellemzők
Termékcsalád: Easy TeSys
Termékcsalád típusa: Easy TeSys Control
Eszköz típusa: Kontaktor
Rövidített eszköznév: LC1E
Kontaktor alkalmazás: Motorvezérlés, Ellenállás terhelés
Felhasználási kategória: AC-3, AC-3e, AC-1
Pólusok leírása: 3P
Névleges üzemi feszültség: Erőáramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áramerősség: 32 A (55 °C alatt) <= 440 V AC AC-3 erőáramkörnél
32 A (55 °C alatt) <= 440 V AC AC-3e erőáramkörnél
50 A (55 °C alatt) <= 440 V AC AC-1 erőáramkörnél
Vezérlőáramkör feszültsége: 240 V AC 50 Hz
Kiegészítő jellemzők
Motorteljesítmény kW: 7,5 kW 220/230 V AC 50/60 Hz
15 kW 380/400 V AC 50/60 Hz
15 kW 415/440 V AC 50/60 Hz
15 kW 500 V AC 50/60 Hz
15 kW 660/690 V AC 50/60 Hz
18,5 kW 660...690 V AC 50/60 Hz
Pólusérintkező összetétel: 3 NO
Konvencionális szabad levegőben termikus áram: 50 A (55 °C) erőáramkör
Névleges bekapcsolási képesség: 416 A 440 V AC erőáramkörnél az IEC 60947-4-1 szerint
Névleges megszakító képesség: 272 A 440 V erőáramkörnél az IEC 60947 szerint
Névleges rövididejű áramtartó képesség: 260 A 40 °C - 10 s erőáramkörnél
138 A 40 °C - 60 s erőáramkörnél
60 A 40 °C - 600 s erőáramkörnél
Átlagos impedancia: 2,5 mOhm - Ith 50 A 50 Hz erőáramkörnél
Teljesítménydisszipáció pólusonként: 2 W AC-3
5 W AC-1
Névleges szigetelési feszültség: 690 V az IEC 60947-4-1 szerint
Mechanikai élettartam: 8000000 ciklus
Elektromos élettartam: 1000000 ciklus AC-3
350000 ciklus AC-1
Működési idő: 12...22 ms záráskor
4...19 ms nyitáskor
Maximális működési gyakoriság: 1800 ciklus/óra 60 °C
IP védettségi fokozat: IP2X az IEC 60529 szerint
Megengedett környezeti hőmérséklet: -20...70 °C Uc-nél
-60...80 °C tárolás
-5...55 °C működés
Üzemeltetési magasság: 3000 m teljesítménycsökkenés nélkül
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Méretek (magasság x szélesség x mélység): 84 mm x 56 mm x 86 mm
