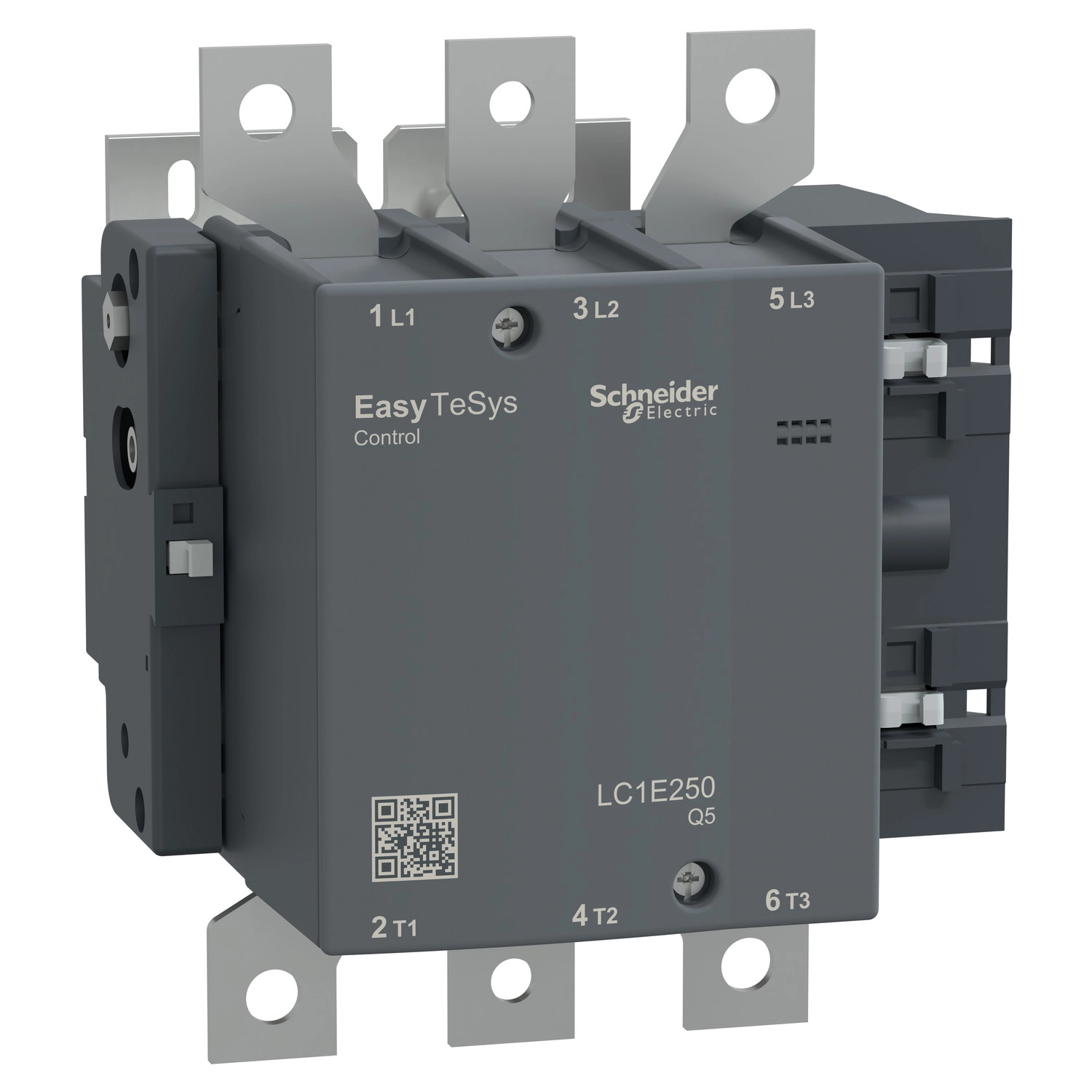

Az LC1E250Q5 egy prémium kategóriás mágneskapcsoló a Schneider Electric Easy TeSys Control termékcsaládjából, amely a legmodernebb ipari követelményeknek megfelelően lett kialakítva. Ez a 3 pólusú kontaktor ideális megoldást jelent különböző motorvezérlési és ellenállásos terhelési alkalmazásokhoz, különösen az AC-3, AC-3e és AC-1 felhasználási kategóriákban, akár 690 V AC feszültségig.
A Schneider Electric LC1E250Q5 mágneskapcsoló kiemelkedő teljesítménye különösen a nagyteljesítményű motorvezérlési alkalmazásoknál mutatkozik meg. 250 A névleges üzemi árammal rendelkezik AC-3 kategóriában 440 V AC feszültségig, illetve 190 A AC-3e kategóriában ugyanezen a feszültségen. AC-1 alkalmazásban akár 300 A áramot is képes kapcsolni 440 V AC feszültségen (40°C-nál). A vezérlőáramköre 380 V AC 50 Hz-es feszültséggel működtethető, ami kiválóan illeszkedik az európai ipari környezetbe. A termék rendkívüli sokoldalúságát bizonyítja, hogy különböző teljesítményű motorok vezérlésére alkalmas: 75 kW (220/230 V AC), 132 kW (380/400 V AC), 140 kW (415/440 V AC), valamint akár 160 kW (500 V AC és 660/690 V AC) esetén is.
A Schneider Electric LC1E250Q5 mágneskapcsoló kimagasló műszaki paraméterekkel büszkélkedhet. A 3 NO (záró) érintkezővel ellátott készülék hagyományos, szabad levegőben történő hőáram terhelhetősége 300 A 40°C-on. Névleges bekapcsolási képessége 2500 A 440 V AC feszültségen, míg névleges megszakítóképessége 2000 A ugyanezen a feszültségen, az IEC 60947 szabványnak megfelelően. Rövid idejű áramterhelhetősége 1800 A 10 másodpercig 40°C-on. Az átlagos impedancia értéke rendkívül alacsony, mindössze 0,32 mOhm, ami minimális energiaveszteséget eredményez. A pólusonkénti teljesítményveszteség AC-3 módban 20 W, AC-1 módban pedig 29 W. Az LC1E250Q5 szigetelési feszültsége 690 V az IEC 60947-4-1 szabványnak megfelelően, III-as túlfeszültség kategóriával és 3-as szennyezettségi fokkal. A készülék névleges impulzus-állófeszültsége 8 kV, ami kiváló védettséget biztosít a hálózati tranziensekkel szemben.
Schneider Electric EasyPact TVS contactors - LC1E250Q5 -3P mágneskapcsoló műszaki adatok
Általános jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Control
Terméktípus: Mágneskapcsoló
Készülék rövid neve: LC1E
Mágneskapcsoló alkalmazás: Motorvezérlés, Ellenállásos terhelés
Felhasználási kategória: AC-3, AC-3e, AC-1
Pólusok leírása: 3P
Elektromos paraméterek
Névleges üzemi feszültség [Ue]: Power circuit: <= 690 V AC 50/60 Hz
Névleges üzemi áram [Ie]: 250 A (< 55 °C) <= 440 V AC AC-3 esetén
190 A (< 55 °C) <= 440 V AC AC-3e esetén
300 A (< 40 °C) <= 440 V AC AC-1 esetén
Vezérlőáramkör feszültsége [Uc]: 380 V AC 50 Hz
Motorteljesítmény
75 kW 220/230 V AC 50/60 Hz esetén
132 kW 380/400 V AC esetén
140 kW 415/440 V AC esetén
160 kW 500 V AC esetén
160 kW 660/690 V AC esetén
További tulajdonságok
Pólusérintkező összetétele: 3 NO
Konvencionális szabad levegőn történő termikus áram [Ith]: 300 A (40 °C) erőáramkörre
Névleges bekapcsolási képesség Irms: 2500 A 440 V AC erőáramkörre, az IEC 60947-4-1 szerint
Névleges megszakítóképesség: 2000 A 440 V erőáramkörre, az IEC 60947 szerint
Névleges rövid idejű áramtartás [Icw]: 1800 A 40 °C - 10 s erőáramkörre
Átlagos impedancia: 0,32 mOhm - Ith 300 A 50 Hz erőáramkörre
Pólusonkénti teljesítményveszteség: 20 W AC-3, 29 W AC-1
Élettartam és megbízhatóság
Mechanikai élettartam: 5000000 ciklus
Elektromos élettartam: 200000 ciklus AC-1, 700000 ciklus AC-3
Méretek
Magasság: 197 mm
Szélesség: 168,5 mm
Mélység: 181 mm
Üzemeltetési feltételek
IP védettség: IP00 az IEC 60529 szerint
Megengedett környezeti hőmérséklet: -5...55 °C üzemelés, -20...70 °C Uc esetén, -60...80 °C tárolás
Üzemeltetési magasság: 3000 m leértékelés nélkül
