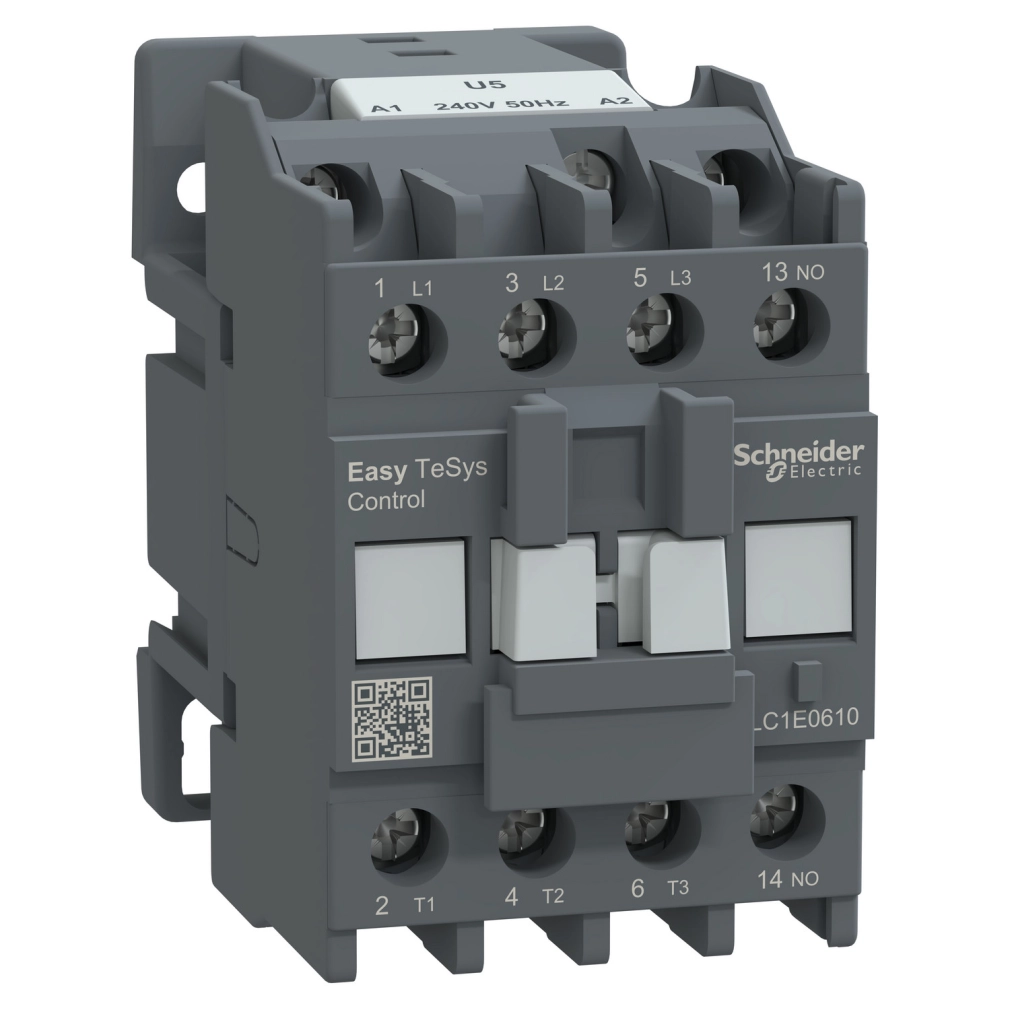

Schneider Electric EasyPact TVS contactors - LC1E0610U5 - 3P mágneskapcsoló 1NO 2,2KW 400V AC3
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A készülék AC-3 és AC-3e felhasználási kategóriában 6A névleges üzemi árammal rendelkezik 440V-ig, míg AC-1 kategóriában (ohmos terhelés) akár 20A áramot is képes kapcsolni. Vezérlőköri feszültsége 240V AC 50Hz, és egy NO (alaphelyzetben nyitott) segédérintkezővel is rendelkezik, ami nagyobb rugalmasságot biztosít a vezérlési feladatokban. A kontaktor különösen alkalmas kisebb motorok indítására, leállítására, vagy akár irányváltására, valamint ohmos terhelések kapcsolására is.
A LC1E0610U5 kontaktor különböző teljesítményű motorokhoz alkalmazható: 1,1 kW 220/230V AC-nél, 2,2 kW 380/400V AC és 415/440V AC esetén, valamint 3 kW teljesítményig 500V AC és 660/690V AC feszültségen. A készülék névleges szigetelési feszültsége 690V, és megfelel az IEC 60947-4-1 szabványnak. Impulzus állófeszültsége 6 kV, ami kiváló túlfeszültség-védelmet biztosít.
A termék kiemelkedő mechanikai és elektromos élettartammal büszkélkedhet: mechanikai élettartama 10 millió kapcsolási ciklus, míg elektromos élettartama AC-3 kategóriában 1,4 millió, AC-1 kategóriában pedig 150 ezer kapcsolás. A készülék védettségi szintje IP2X az IEC 60529 szabvány szerint. Működési hőmérséklet-tartománya -5°C és +55°C között van, de tárolható akár -60°C és +80°C között is. A termék 3000 méter tengerszint feletti magasságig használható teljesítménycsökkenés nélkül.
A LC1E0610U5 kontaktor kompakt méretekkel rendelkezik: magassága 74 mm, szélessége 45 mm, mélysége pedig 80 mm, így helytakarékos megoldást jelent kapcsolószekrényekben. Felszerelhető DIN sínre vagy szerelőlapra, ami rugalmas beépítési lehetőségeket kínál. A csatlakozások csavaros sorkapcsokkal történnek, amelyek 1-4 mm² vezetékkeresztmetszetű rugalmas vagy merev kábeleket fogadnak. Mind a teljesítmény-, mind a vezérlőkör csatlakozási pontjain a meghúzási nyomaték 1,2 Nm. A készülék kiváló mechanikai robusztussággal rendelkezik, nyitott állapotban 1,5 Gn, zárt állapotban 3 Gn rezgésállósággal, valamint nyitott állapotban 7 Gn, zárt állapotban 10 Gn ütésállósággal 11 ms időtartamra.
Schneider Easy TeSys Control LC1E0610U5 kontaktor műszaki adatok
Általános jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Control
Eszköz típusa: Kontaktor
Rövid terméknév: LC1E
Alkalmazás: Motorvezérlés, Ohmos terhelés
Felhasználási kategória: AC-3, AC-3e, AC-1
Pólusok leírása: 3P
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: <= 690 V AC 50/60 Hz (erőáramú kör)
Névleges üzemi áram [Ie]: 6 A (<55 °C) <= 440 V AC AC-3 (erőáramú kör)
Névleges üzemi áram [Ie]: 6 A (<55 °C) <= 440 V AC AC-3e (erőáramú kör)
Névleges üzemi áram [Ie]: 20 A (<55 °C) <= 440 V AC AC-1 (erőáramú kör)
Vezérlőköri feszültség [Uc]: 240 V AC 50 Hz
Motorteljesítmény
Motorteljesítmény: 1,1 kW (220/230 V AC 50/60 Hz)
Motorteljesítmény: 2,2 kW (380/400 V AC 50/60 Hz)
Motorteljesítmény: 2,2 kW (415/440 V AC 50/60 Hz)
Motorteljesítmény: 3 kW (500 V AC 50/60 Hz)
Motorteljesítmény: 3 kW (660/690 V AC 50/60 Hz)
Érintkezők jellemzői
Pólusérintkező összetétel: 3 NO
Segédérintkező összetétel: 1 NO
Hagyományos szabad levegőben termikus áram [Ith]: 20 A (55 °C) (erőáramú kör)
Névleges bekapcsolási képesség (Irms): 78 A 440 V AC (erőáramú kör, IEC 60947-4-1 szerint)
Névleges megszakítóképesség: 51 A 440 V (erőáramú kör, IEC 60947 szerint)
Névleges rövid idejű áramtartóképesség [Icw]: 80 A 40 °C - 10 s (erőáramú kör)
Névleges rövid idejű áramtartóképesség [Icw]: 45 A 40 °C - 60 s (erőáramú kör)
Névleges rövid idejű áramtartóképesség [Icw]: 20 A 40 °C - 600 s (erőáramú kör)
Biztosítékok és védelem
Kapcsolódó biztosíték névleges árama: 10 A gG <= 690 V, 1-es koordinációs típus (vezérlőkör, IEC 60947-5-1 szerint)
Kapcsolódó biztosíték névleges árama: 12 A gG <= 690 V, 1-es koordinációs típus (erőáramú kör)
Elektromos paraméterek
Átlagos impedancia: 2,5 mOhm - Ith 20 A 50 Hz (erőáramú kör)
Teljesítmény disszipáció pólusonként: 0,09 W AC-3
Teljesítmény disszipáció pólusonként: 1 W AC-1
Névleges szigetelési feszültség [Ui]: 690 V (IEC 60947-4-1 szerint)
Túlfeszültségi kategória: III
Szennyezettségi fok: 3
Névleges impulzus állófeszültség [Uimp]: 6 kV tekercs nem csatlakoztatva az erőáramú körhöz (IEC 60947 szerint)
Mechanikai jellemzők
Mechanikai élettartam: 10 000 000 ciklus
Elektromos élettartam: 1 400 000 ciklus AC-3
Elektromos élettartam: 150 000 ciklus AC-1
Működtetés és vezérlés
Vezérlőkör típusa: AC 50 Hz
Vezérlőköri feszültség határértékek: 0,85...1,1 Uc (-5…55 °C): működési 50 Hz
Vezérlőköri feszültség határértékek: 0,3...0,6 Uc (-5…55 °C): elejtési 50 Hz
Bekapcsolási teljesítmény VA-ban: 95 VA 50 Hz cos phi 0,75 (20 °C-on)
Tartási teljesítményfelvétel VA-ban: 8,3 VA 50 Hz cos phi 0,3 (20 °C-on)
Hőleadás: 2…3 W (vezérlőkör)
Működési idő: 12...22 ms záráskor
Működési idő: 4...19 ms nyitáskor
Maximális működési sebesség: 1800 kapcsolás/óra 60 °C
Csatlakozások
Csatlakozások - sorkapcsok: Erőáramú kör: csavaros sorkapcsok 1-4 mm² (rugalmas/merev kábel)
Meghúzási nyomaték: Erőáramú kör: 1,2 N.m
Meghúzási nyomaték: Vezérlőkör: 1,2 N.m
Segédérintkező adatok
Minimális kapcsolási feszültség: 17 V (vezérlőkör)
Minimális kapcsolási áram: 5 mA (vezérlőkör)
Szigetelési ellenállás: > 10 MOhm (vezérlőkör)
Átfedésmentes idő: 1,5 ms gerjesztéskor garantált NC és NO érintkező között
Átfedésmentes idő: 1,5 ms gerjesztés megszűnésekor garantált NC és NO érintkező között
Fizikai jellemzők
Felszerelési támogatás: DIN sín, Szerelőlap
IP védettségi fokozat: IP2X (IEC 60529 szerint)
Védőkezelés: TH (szennyezettségi fok 3) (IEC 60068-2-30 szerint)
Megengedett környezeti hőmérséklet az eszköz körül: -20…70 °C Uc-nél
Megengedett környezeti hőmérséklet az eszköz körül: -60…80 °C tárolás
Megengedett környezeti hőmérséklet az eszköz körül: -5…55 °C üzemelés
Üzemeltetési magasság: 3000 m teljesítménycsökkenés nélkül
Tűzállóság: 850 °C (IEC 60695-2-1 szerint)
Mechanikai robusztusság: Rezgések nyitott kontaktornál (1,5 Gn, 5...300 Hz)
Mechanikai robusztusság: Rezgések zárt kontaktornál (3 Gn, 5...300 Hz)
Mechanikai robusztusság: Ütések nyitott kontaktornál (7 Gn 11 ms-ig)
Mechanikai robusztusság: Ütések zárt kontaktornál (10 Gn 11 ms-ig)
Méretek
Magasság: 74 mm
Szélesség: 45 mm
Mélység: 80 mm
Megfelelőségek és tanúsítványok
Szabványok: IEC 60947-4-1, IEC 60947-1, IEC 60947-5-1
Terméktanúsítványok: EAC, CE
