A Schneider Electric Easy TeSys Control CAE40M5 vezérlőrelé egy kompakt, sokoldalú és megbízható ipari kapcsolóeszköz, amely kifejezetten vezérlőkörök irányítására lett kialakítva. A szürke (RAL 7011) színű relé tökéletes választás olyan szakemberek számára, akik költséghatékony, mégis professzionális megoldást keresnek ipari vezérlőrendszerekhez, automatizálási folyamatokhoz vagy gépvezérlési alkalmazásokhoz.
A CAE40M5 modell 4 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amelyek AC-14 és AC-15 felhasználási kategóriákban alkalmazhatók. A termék maximum 690 V AC névleges üzemi feszültségen (Ue) működtethető, míg a vezérlőköri feszültség (Uc) 220 V AC 50 Hz. A relé rendkívül robusztus kialakítású, amit a 6 kV névleges impulzus-állóság (Uimp) is bizonyít, amely megfelel az IEC 60947 szabványnak. Ez a paraméter kiváló védelmet biztosít feszültségcsúcsok és tranziensek ellen, növelve a termék élettartamát és megbízhatóságát még ipari környezetben is.
A CAE40M5 vezérlőrelé 10 A konvencionális szabad levegőn mért termikus áramerősséggel (Ith) rendelkezik 40°C-on, így különböző terhelések kapcsolására alkalmas. Az IEC 60947-5-1 szabványnak megfelelően a termék 140 A Irms névleges bekapcsolási képességgel bír 690 V AC feszültségen, valamint 120 A - 500 ms és 140 A - 100 ms névleges rövid idejű áramterhelhetőséggel (Icw) rendelkezik. A relé 690 V szigetelési feszültségre (Ui) méretezett, ami biztonságos üzemeltetést tesz lehetővé különböző alkalmazási területeken. A megfelelő védelem érdekében 10 A gG biztosíték használata ajánlott 690 V-nál, az IEC 60947-5-1 szabványnak megfelelően.
A CAE40M5 technikai sajátosságai között említhetjük a sokoldalú szerelési lehetőségeket, hiszen egyaránt rögzíthető lapra vagy sínre. A csatlakozások csavaros kapcsokkal történnek, amelyek 1-2,5 mm² keresztmetszetű vezetékek fogadására alkalmasak, legyen szó rugalmas (érvéghüvellyel vagy anélkül) vagy tömör vezetékekről. A csavaros kapcsok ajánlott meghúzási nyomatéka 1,2 Nm, amihez Philips 2-es csavarhúzót érdemes használni. A vezérlőköri feszültség működési határai 0,85-1,1 Uc 50 Hz-en, míg a kiengedési értéke 0,3-0,6 Uc. A működési idők tekintetében a tekercs gerjesztésekor és az NO zárásakor 12-22 ms, míg a tekercs kikapcsolásakor és az NO zárásakor 6-17 ms átfutási idővel számolhatunk. A Schneider Electric CAE40M5 kiemelkedő mechanikai élettartammal büszkélkedhet, hiszen 10 millió kapcsolási ciklust képes teljesíteni, maximális működési frekvenciája pedig 180 ciklus/perc.

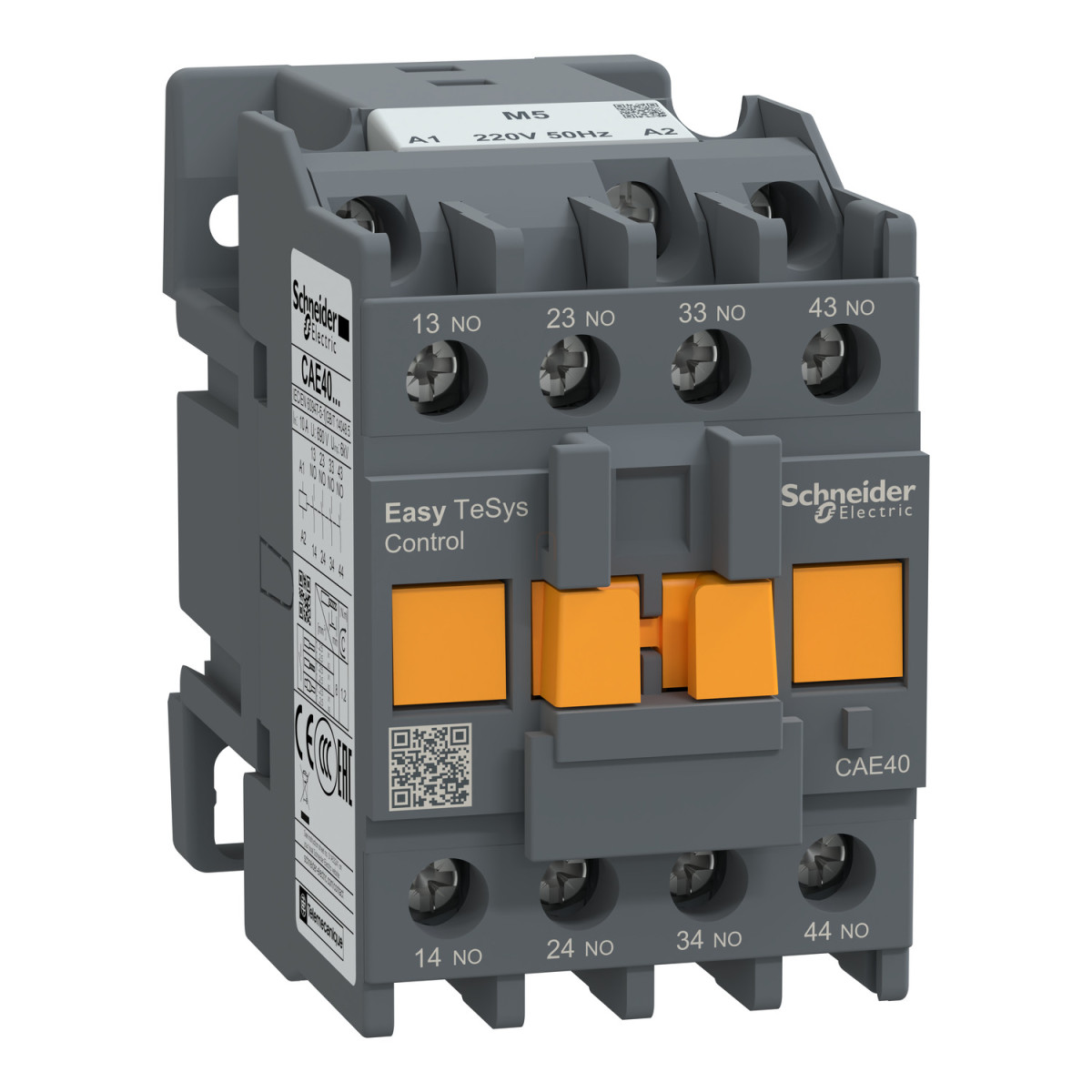

Schneider Electric Easypact TVS - CAE40M5 műszaki adatok
Fő jellemzők
Termékcsalád: Easy TeSys
Termékkategória: Easy TeSys Control Relay
Komponens típusa: Vezérlőrelé
Eszköz rövid neve: CAE
Mágneskapcsoló alkalmazás: Vezérlőkör
Szín: Szürke (RAL 7011)
Elektromos jellemzők
Felhasználási kategória: AC-14, AC-15
Érintkező összetétel: 4 NO (záróérintkező)
Névleges üzemi feszültség [Ue]: ≤ 690 V AC
Vezérlőkör típusa: AC, 50 Hz
Vezérlőköri feszültség [Uc]: 220 V AC 50 Hz
Névleges impulzus-állóság [Uimp]: 6 kV (IEC 60947 szerint)
Konvencionális szabad levegőn mért hőáram [Ith]: 10 A (40 °C-on)
Névleges bekapcsolási képesség [Irms]: 140 A, 690 V AC (IEC 60947-5-1 szerint)
Névleges rövid idejű áramterhelhetőség [Icw]: 120 A - 500 ms, 140 A - 100 ms
Ajánlott biztosíték: 10 A gG, 690 V-nál (IEC 60947-5-1 szerint)
Névleges szigetelési feszültség [Ui]: 690 V (IEC 60947-5-1 szerint)
Mechanikai és csatlakozási adatok
Rögzítési mód: Lapra vagy sínre
Csatlakozások - kapcsok: Csavaros kapcsok, 1-2,5 mm² vezeték-keresztmetszetekhez (rugalmas érvéghüvellyel vagy anélkül, tömör)
Ajánlott meghúzási nyomaték: 1,2 Nm (Philips 2-es csavarhúzóval)
Működési paraméterek
Vezérlőköri feszültség határok: Üzemi: 0,85...1,1 Uc 50 Hz-nél; Kiengedési: 0,3...0,6 Uc
Működési idő: 12...22 ms (tekercs gerjesztés és NO zárás); 6...17 ms (tekercs kikapcsolás és NO zárás)
Mechanikai élettartam: 10 millió ciklus
Maximális működési frekvencia: 180 ciklus/perc
Bekapcsolási teljesítmény: 70 VA 50 Hz (20 °C-on)
Tartó teljesítményfelvétel: 8 VA 50 Hz (20 °C-on)
Minimális kapcsolási feszültség: 17 V
Minimális kapcsolási áram: 5 mA
Szigetelési ellenállás: > 10 MOhm
Mechanikai robusztusság
Ütésállóság: Nyitott relénél: 7 Gn 11 ms-ig; Zárt relénél: 10 Gn 11 ms-ig
Rezgésállóság: Nyitott relénél: 1,5 Gn, 5...300 Hz; Zárt relénél: 3 Gn, 5...300 Hz
Méretek
Magasság: 74 mm
Szélesség: 45 mm
Mélység: 80 mm
Környezeti feltételek
Szabványok: IEC 60947-5-1
Terméktanúsítványok: GOST
IP védettségi fokozat: IP2X (IEC 60529 szerint)
Védőkezelés: TH (IEC 60068 szerint)
Üzemi környezeti hőmérséklet: -20...70 °C
Tárolási környezeti hőmérséklet: -60...80 °C
Üzemi magasság: 3000 m teljesítménycsökkenés nélkül
