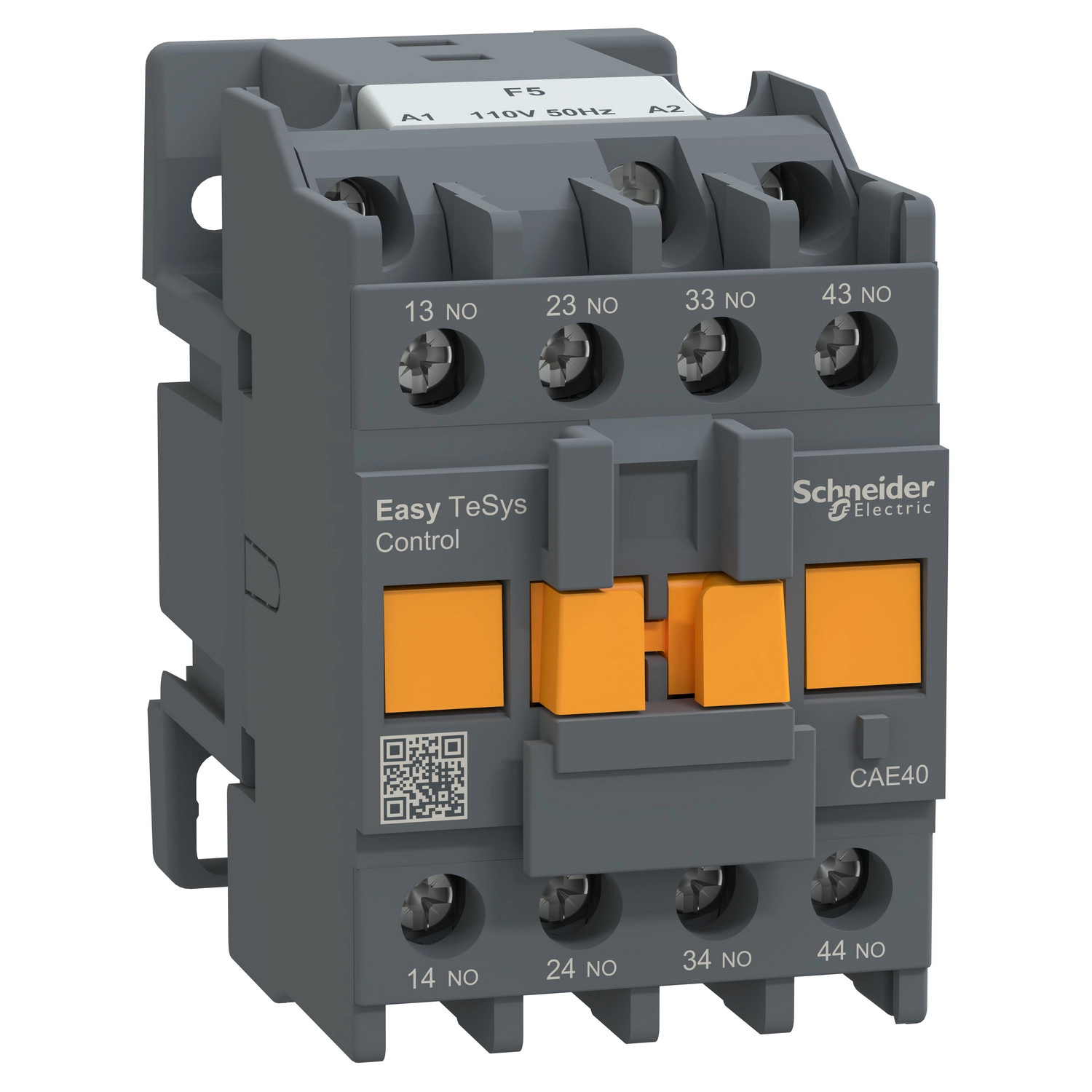

A Schneider Electric Easy TeSys Control Relay CAE40F5 vezérlőrelé egy kiváló minőségű, kompakt kialakítású vezérlőelem, amely tökéletes választás ipari alkalmazásokhoz. Ez a sokoldalú eszköz a Schneider Electric Easy TeSys termékcsalád része, amely a megbízhatóság és a költséghatékonyság tökéletes egyensúlyát kínálja.
A CAE40F5 kontaktor 4 NO (záró) érintkezővel rendelkezik, és akár 690 V AC üzemi feszültségig használható. A vezérlőkör 110 V AC 50 Hz tápfeszültséggel működik, és AC-15 és AC-14 alkalmazási kategóriákban használható. A kompakt kialakítás (45 mm szélesség, 74 mm magasság, 80 mm mélység) lehetővé teszi a helytakarékos szerelést, akár DIN sínre, akár lemezre történő rögzítéssel. A termék szürke (RAL 7011) színben elérhető, és kiválóan illeszkedik az ipari környezetbe.
A CAE40F5 vezérlőrelé kiemelkedő műszaki paraméterekkel büszkélkedhet. A 6 kV-os névleges lökőfeszültség-állóság (az IEC 60947 szabványnak megfelelően) és a 10 A konvencionális szabad levegőben mért hőáram (40 °C-on) garantálja a megbízható működést még nehéz körülmények között is. Az Irms névleges bekapcsolási képesség 140 A 690 V AC feszültségen (az IEC 60947-5-1 szabványnak megfelelően), míg a rövid idejű névleges áramterhelhetőség 120 A 500 ms-ig vagy 140 A 100 ms-ig. A kapcsolódó biztosíték értéke 10 A gG 690 V-nál, az IEC 60947-5-1 szabványnak megfelelően. A névleges szigetelési feszültség 690 V (az IEC 60947-5-1 szerint), ami magas szintű biztonságot biztosít.
A CAE40F5 csatlakoztatása csavaros kapcsokkal történik, amelyek rugalmas és tömör vezetékekhez egyaránt használhatók, 1-2,5 mm² keresztmetszettel. A javasolt meghúzási nyomaték 1,2 Nm a csavaros kapocsnál, Philips 2-es csavarhúzóval. A vezérlőkör feszültséghatárai: üzemi 0,85-1,1 Uc 50 Hz-nél, ejtési 0,3-0,6 Uc. A működési idő tekercs gerjesztésnél és NO zárásnál 12-22 ms, tekercs gerjesztés megszüntetésénél és NO zárásnál 6-17 ms. A mechanikai élettartam kiemelkedő: 10 millió ciklus, maximális működési frekvencia 180 ciklus/perc. A minimális kapcsolási feszültség 17 V, minimális kapcsolási áram 5 mA, szigetelési ellenállás pedig több mint 10 MOhm. A termék kiemelkedő mechanikai robusztussággal rendelkezik: nyitott reléállapotban 7 Gn 11 ms-ig, zárt reléállapotban 10 Gn 11 ms-ig tartó ütéseket is kibír, valamint nyitott reléállapotban 1,5 Gn, zárt reléállapotban 3 Gn, 5-300 Hz rezgésállósággal rendelkezik.
Schneider Electric Easypact TVS - CAE40F5 -Védelmi relé műszaki adatok
Főbb jellemzők
Termékvonal: Easy TeSys
Termékcsalád: Easy TeSys Control Relay
Termék típusa: Vezérlőrelé
Készülék rövid neve: CAE
Kontaktor alkalmazás: Vezérlőáramkör
Szín: Szürke (RAL 7011)
Kiegészítő adatok
Felhasználási kategória: AC-15, AC-14
Pólusok konfigurációja: 4 NO (záró)
Névleges üzemi feszültség: <= 690 V AC
Vezérlőkör típusa: AC 50 Hz
Vezérlőkör feszültsége: 110 V AC 50 Hz
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947 szerint
Konvencionális szabad levegőben mért hőáram: 10 A (40 °C-on)
Irms névleges bekapcsolási képesség: 140 A 690 V AC-nál az IEC 60947-5-1 szerint
Névleges rövid idejű áramterhelhetőség: 120 A - 500 ms, 140 A - 100 ms
Kapcsolódó biztosíték értéke: 10 A gG 690 V-nál az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 690 V az IEC 60947-5-1 szerint
Szerelés és csatlakoztatás
Rögzítési mód: Sín, Lemez
Csatlakozások - kapcsok:
- Csavaros kapcsok 1 1...2,5 mm² - kábel merevség: rugalmas kábelvég nélkül
- Csavaros kapcsok 2 1...2,5 mm² - kábel merevség: rugalmas kábelvég nélkül
- Csavaros kapcsok 1 1...2,5 mm² - kábel merevség: rugalmas kábelvéggel
- Csavaros kapcsok 2 1...2,5 mm² - kábel merevség: rugalmas kábelvéggel
- Csavaros kapcsok 1 1...2,5 mm² - kábel merevség: tömör kábelvég nélkül
- Csavaros kapcsok 2 1...2,5 mm² - kábel merevség: tömör kábelvég nélkül
Javasolt meghúzási nyomaték: 1,2 Nm - csavaros kapcsoknál - Philips 2-es csavarhúzóval
Teljesítmény adatok
Vezérlőkör feszültséghatárai: Üzemi: 0,85...1,1 Uc 50 Hz-nél, Ejtési: 0,3...0,6 Uc
Működési idő: 12...22 ms tekercs gerjesztés és NO zárás, 6...17 ms tekercs gerjesztés megszüntetés és NO zárás
Mechanikai élettartam: 10 millió ciklus
Maximális működési frekvencia: 180 ciklus/perc
Bekapcsolási teljesítmény: 70 VA 50 Hz (20 °C-on)
Tartó teljesítményfelvétel: 8 VA 50 Hz (20 °C-on)
Minimális kapcsolási feszültség: 17 V
Minimális kapcsolási áram: 5 mA
Szigetelési ellenállás: > 10 MOhm
Mechanikai jellemzők
Mechanikai robusztusság:
- Ütések nyitott relé: 7 Gn 11 ms-ig
- Ütések zárt relé: 10 Gn 11 ms-ig
- Rezgések nyitott relé: 1,5 Gn, 5...300 Hz
- Rezgések zárt relé: 3 Gn, 5...300 Hz
Méretek: Magasság: 74 mm, Szélesség: 45 mm, Mélység: 80 mm
Környezeti jellemzők
Szabványok: IEC 60947-5-1
Terméktanúsítványok: GOST
IP védettségi fokozat: IP2X az IEC 60529 szerint
Védőkezelés: TH az IEC 60068 szerint
Környezeti hőmérséklet működés közben: -20...70 °C
Környezeti hőmérséklet tároláskor: -60...80 °C
Üzemi magasság: 3000 m teljesítménycsökkenés nélkül
