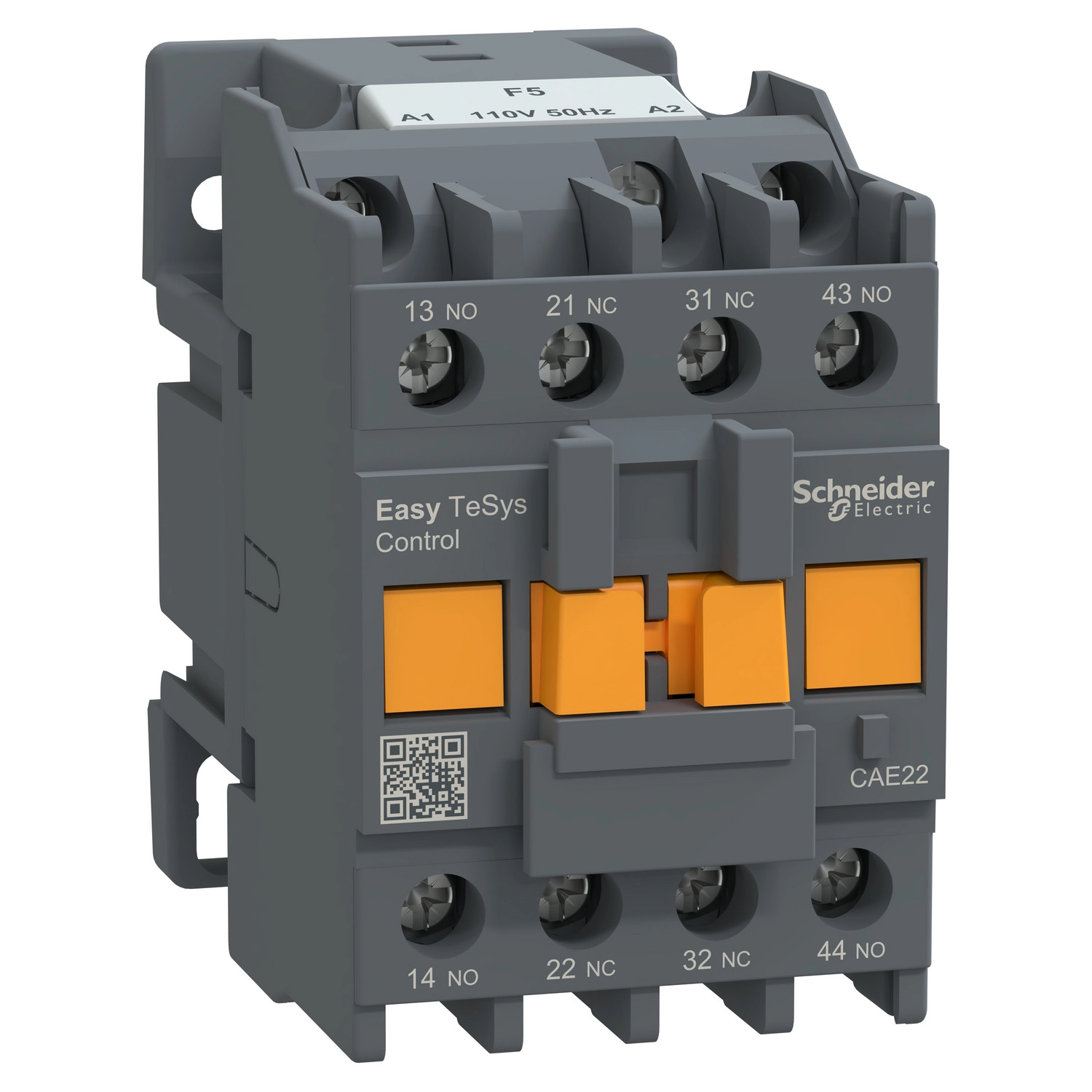

A Schneider Electric Easy TeSys Control Relay CAE22F5 egy kompakt és hatékony vezérlő relé, amely kifejezetten vezérlő áramkörökhöz lett kifejlesztve. Ez a szürke (RAL 7011) színű eszköz a Schneider Electric Easy TeSys termékcsalád része, amely kiváló minőségű kapcsolóeszközeiről ismert. A CAE22F5 modell 2 NO + 2 NC érintkezővel rendelkezik, amelyek lehetővé teszik a rugalmas áramkör kialakítást különböző vezérlési alkalmazásokhoz.
A CAE22F5 relé maximális névleges üzemi feszültsége 690 V AC, így széles körben alkalmazható ipari környezetben. A vezérlő áramkör 110 V AC 50 Hz-es táplálással működik, amely standard az ipari alkalmazásokban. Az eszköz AC-15 és AC-14 felhasználási kategóriákban használható, így tökéletes választás elektromágneses terhelések, például kisebb motorok, szolenoidok vagy kontaktorok vezérléséhez. A termék 6 kV-os névleges lökőfeszültség-állósággal rendelkezik az IEC 60947 szabvány szerint, amely kiváló védelmet biztosít túlfeszültség ellen.
A CAE22F5 relé kiemelkedő teljesítményt nyújt, 10 A-es hagyományos szabad levegőben mért termikus árammal (40 °C-on), valamint 140 A-es névleges bekapcsolási kapacitással 690 V AC feszültségen az IEC 60947-5-1 szabvány szerint. Rövid ideig tartó névleges zárlati árama 120 A 500 ms-ig vagy 140 A 100 ms-ig, ami megfelelő védelmet nyújt rövidzárlat esetén. A relé 10 A gG biztosítékkal védendő 690 V-on az IEC 60947-5-1 szabványnak megfelelően. Szigetelési feszültsége 690 V az IEC 60947-5-1 szerint. Mind lemezre, mind pedig sínre szerelhető, ami rugalmas telepítési lehetőségeket biztosít. A csatlakozások csavaros kapcsokkal történnek, amelyek 1...2,5 mm² keresztmetszetű vezetékek fogadására alkalmasak, legyen szó akár rugalmas vagy merev kábelekről, érvéghüvellyel vagy anélkül.
A CAE22F5 rendkívül gyors működési idővel büszkélkedhet: 4...19 ms a tekercs gerjesztése és az NC nyitása között, 12...22 ms a tekercs gerjesztése és az NO zárása között, 4...12 ms a tekercs gerjesztésének megszűnése és az NC zárása között, illetve 6...17 ms a tekercs gerjesztésének megszűnése és az NO nyitása között. A vezérlő áramkör feszültséghatárai: működési tartomány 0,85...1,1 Uc 50 Hz-en, kiejtési feszültség 0,3...0,6 Uc. A kapcsoló kimagasló, 10 millió ciklus mechanikai élettartammal rendelkezik, és akár 180 kapcsolás/perc maximális működési sebességre képes, ami igazán lenyűgöző érték a kategóriájában. Bekapcsolási teljesítménye 70 VA 50 Hz-en (20 °C-on), tartó teljesítményfelvétele pedig mindössze 8 VA 50 Hz-en (20 °C-on). A minimális kapcsolási feszültség 17 V, a minimális kapcsolási áram pedig 5 mA. Az átfedés nélküli idő 1,5 ms mind gerjesztéskor, mind pedig a gerjesztés megszűnésekor az NC és NO érintkezők között. A szigetelési ellenállás nagyobb mint 10 MOhm.
Schneider Electric Easypact TVS - CAE22F5 -Védelmi relé műszaki adatok
Főbb jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Control Relay
Termék vagy komponens típusa: Vezérlő relé
Eszköz rövid neve: CAE
Kontaktor alkalmazás: Vezérlő áramkör
Szín: Szürke (RAL 7011)
Kiegészítő adatok
Felhasználási kategória: AC-15, AC-14
Érintkező összetétel: 2 NO + 2 NC
Névleges üzemi feszültség [Ue]: <= 690 V AC
Vezérlő áramkör típusa: AC 50 Hz
Vezérlő áramkör feszültsége [Uc]: 110 V AC 50 Hz
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947 szerint
Hagyományos szabad levegőben mért termikus áram [Ith]: 10 A (40 °C-on)
Irms névleges bekapcsolási kapacitás: 140 A 690 V AC-nál az IEC 60947-5-1 szerint
Névleges rövid idejű zárlati áram [Icw]: 120 A - 500 ms, 140 A - 100 ms
Kapcsolódó biztosíték névleges értéke: 10 A gG 690 V-nál az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-5-1 szerint
Szerelés és csatlakozások
Szerelési támasz: Lemez, Sín
Csatlakozások - kapcsok: Csavaros kapcsok 1...2,5 mm² rugalmas vagy merev kábelekhez, érvéghüvellyel vagy anélkül
Ajánlott meghúzási nyomaték: 1,2 N.m - csavaros kapcsokhoz - Philips 2-es csavarhúzóval
Működési jellemzők
Vezérlő áramkör feszültség határértékek: Működési: 0,85...1,1 Uc 50 Hz-nél, Kiejtési: 0,3...0,6 Uc
Működési idő: 4...19 ms tekercs gerjesztés és NC nyitás, 12...22 ms tekercs gerjesztés és NO zárás, 4...12 ms tekercs gerjesztés megszűnése és NC zárás, 6...17 ms tekercs gerjesztés megszűnése és NO nyitás
Mechanikai élettartam: 10 millió ciklus
Maximális működési sebesség: 180 ciklus/perc
Bekapcsolási teljesítmény VA-ben: 70 VA 50 Hz (20 °C-nál)
Tartó teljesítményfelvétel VA-ben: 8 VA 50 Hz (20 °C-nál)
Minimális kapcsolási feszültség: 17 V
Minimális kapcsolási áram: 5 mA
Nem átfedő idő: 1,5 ms gerjesztéskor az NC és NO érintkező között, 1,5 ms gerjesztés megszűnésekor az NC és NO érintkező között
Szigetelési ellenállás: > 10 MOhm
Mechanikai ellenállás
Ütésállóság nyitott reléállapotban: 7 Gn 11 ms-ig
Ütésállóság zárt reléállapotban: 10 Gn 11 ms-ig
Rezgésállóság nyitott reléállapotban: 1,5 Gn, 5...300 Hz
Rezgésállóság zárt reléállapotban: 3 Gn, 5...300 Hz
Méretek és súly
Magasság: 74 mm
Szélesség: 45 mm
Mélység: 80 mm
Nettó súly: 0,28 kg
Környezeti adatok
Szabványok: IEC 60947-5-1
Terméktanúsítványok: GOST
IP védettségi fokozat: IP2X az IEC 60529 szerint
Védő kezelés: TH az IEC 60068 szerint
Környezeti üzemi hőmérséklet: -20...70 °C
Környezeti tárolási hőmérséklet: -60...80 °C
Üzemi magasság: 3000 m teljesítménycsökkenés nélkül
