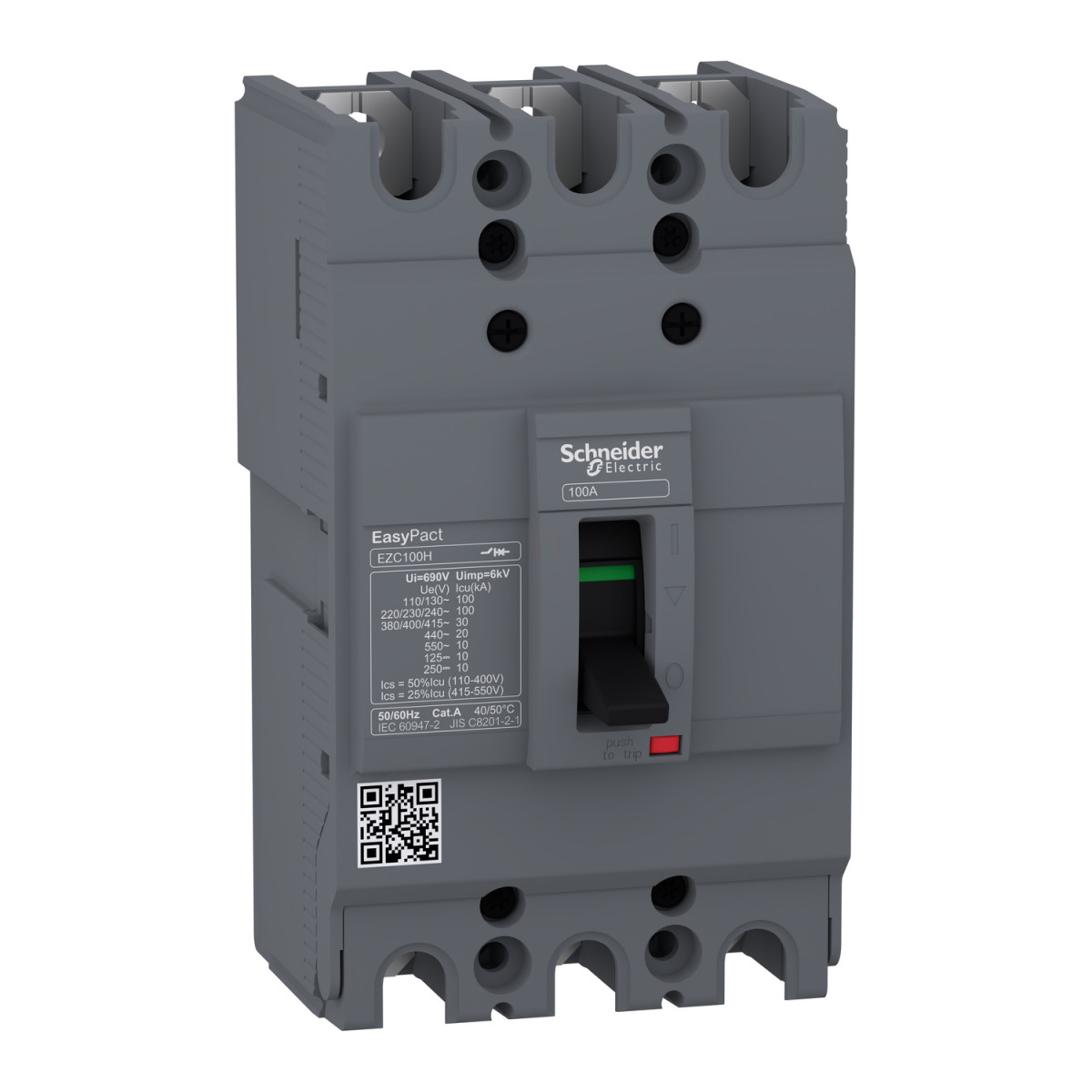

Az EasyPact EZC100H3015 kompakt megszakító a Schneider Electric megbízható védelmi megoldása az ipari és kereskedelmi villamos elosztóhálózatokhoz. A termék a vállalat EasyPact termékcsaládjának része, amely a közepes teljesítményű megszakítók szegmensében kínál költséghatékony, mégis magas műszaki paraméterekkel rendelkező eszközöket.
A EZC100H3015 egy 3 pólusú kompakt megszakító, amely 15 amper névleges árammal rendelkezik 40°C környezeti hőmérsékleten. A készülék H jelű megszakítóképességgel bír, amely különösen figyelemre méltó paramétereket jelent a különböző feszültségszinteken. AC hálózatban 10 kA megszakítóképességet biztosít 550V AC feszültségen, míg 400-415V AC esetén ez az érték 30 kA-re emelkedik. A készülék DC hálózatban is alkalmazható, ahol 250V DC feszültségnél 10 kA megszakítóképességet garantál. Ez a sokoldalúság különösen értékessé teszi olyan helyszíneken, ahol vegyes hálózati körülmények fordulnak elő.
A megszakító TM-D típusú kioldóegységgel van felszerelve, amely termikus-mágneses technológiát alkalmaz. Ez a kombináció kettős védelmet biztosít: egyrészt túlterhelés ellen véd a termikus kioldó segítségével, másrészt a rövidzárlati áramok ellen a mágneses kioldó által. A készülék 50°C környezeti hőmérsékleten is megbízhatóan működik, garantálva a 15 A névleges áramot. A névleges szigetelési feszültség (Ui) 690V AC, míg a névleges lökőfeszültség-állóság (Uimp) 6 kV, ami megfelel az IEC 60947-2 szabvány követelményeinek. Az EZC100H3015 leválasztási funkcióval is rendelkezik, amely lehetővé teszi a biztonságos karbantartást és szervizelést, mivel teljesíti a leválasztási követelményeket az IEC 60947-2 szabvány szerint.
A megszakító fizikai kialakítása kompakt és felhasználóbarát. A készülék magassága 130 mm, szélessége 75 mm, mélysége pedig 60 mm, így könnyen elhelyezhető a legtöbb elosztószekrényben. A szerelés rögzített módban történik, hátlapra szerelhető kivitelben. A csatlakozások elől találhatók mind az alsó, mind a felső oldalon, a csatlakozási osztásköz 25 mm. A mechanikai élettartam 13000 kapcsolási ciklus, ami hosszú távú megbízhatóságot jelent. A tokozat IP20-as védelemmel rendelkezik az IEC 60529 szabvány szerint, míg az ütésállósági fokozata IK07 az IEC 62262 szabványnak megfelelően. A megszakító széles működési hőmérséklet-tartománnyal rendelkezik: -25°C-tól +70°C-ig használható, tárolási hőmérséklet-tartománya pedig -35°C-tól +85°C-ig terjed. Mindezek a tulajdonságok az EZC100H3015 kiemelkedően sokoldalú és megbízható termékké teszik a Schneider Electric EasyPact termékcsaládon belül.
Schneider Electric EasyPact EZC - EZC100H3015 műszaki adatok
Főbb jellemzők
Termékcsalád: EasyPact
Terméktípus: Megszakító
Eszköz rövid neve: Easypact EZC100H
Megszakító neve: Easypact EZC100H
Eszköz alkalmazás: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3t
Hálózati jellemzők
Hálózat típusa: AC, DC
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 15 A 40 °C-on
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC 60947-2 szabványnak megfelelően
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-2 szabványnak megfelelően
Névleges üzemi feszültség [Ue]: 550 V AC 50/60 Hz és 250 V DC az IEC 60947-2 szabványnak megfelelően
Teljesítmény jellemzők
Megszakítóképesség kód: H
Megszakítóképesség:
10 kA Icu 125 V DC 1P esetén az IEC 60947-2 szerint
10 kA Icu 250 V DC 2P esetén az IEC 60947-2 szerint
10 kA Icu 550 V AC 50/60 Hz esetén az IEC 60947-2 szerint
100 kA Icu 110...130 V AC 50/60 Hz esetén az IEC 60947-2 szerint
100 kA Icu 220...240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
20 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
30 kA Icu 380 V AC 50/60 Hz esetén az IEC 60947-2 szerint
30 kA Icu 400...415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség [Ics]:
15 kA 380 V AC 50/60 Hz esetén az IEC 60947-2 szerint
5 kA 125 V DC esetén az IEC 60947-2 szerint
5 kA 250 V DC esetén az IEC 60947-2 szerint
50 kA 110/130 V AC 50/60 Hz esetén az IEC 60947-2 szerint
50 kA 220/230/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
5 kA 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
2.5 kA 550 V AC 50/60 Hz esetén az IEC 60947-2 szerint
7.5 kA 400/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Kioldó jellemzők
Leválasztásra alkalmas: Igen, az IEC 60947-2 szabványnak megfelelően
Felhasználási kategória: A kategória
Kioldóegység neve: TM-D
Kioldóegység technológia: Termikus-mágneses
Kioldóegység névleges értéke: 15 A 50 °C-on
Védelem típusa: Rövidzárlat elleni védelem, Túlterhelés elleni védelem
Fizikai jellemzők
Szennyezettségi fok: 3 az IEC 60664-1 és IEC 947-1 szabványnak megfelelően
Vezérlés típusa: Kapcsolókar
Szerelési mód: Fix
Szerelési felület: Hátlap
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Mechanikai élettartam: 13000 ciklus
Csatlakozási osztásköz: 25 mm
Helyi jelzés: Pozitív érintkező kijelzés
Nulla védelmi beállítás: Védelem nélkül
Földzárlat-védelem: Nélküle
Magasság: 130 mm
Szélesség: 75 mm
Mélység: 60 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-1, JIS C8201-2-2, EN/IEC 60947-2, GB/T 14048.2
IP védettségi fokozat: IP20 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Környezeti üzemi hőmérséklet: -25...70 °C
Környezeti tárolási hőmérséklet: -35...85 °C
