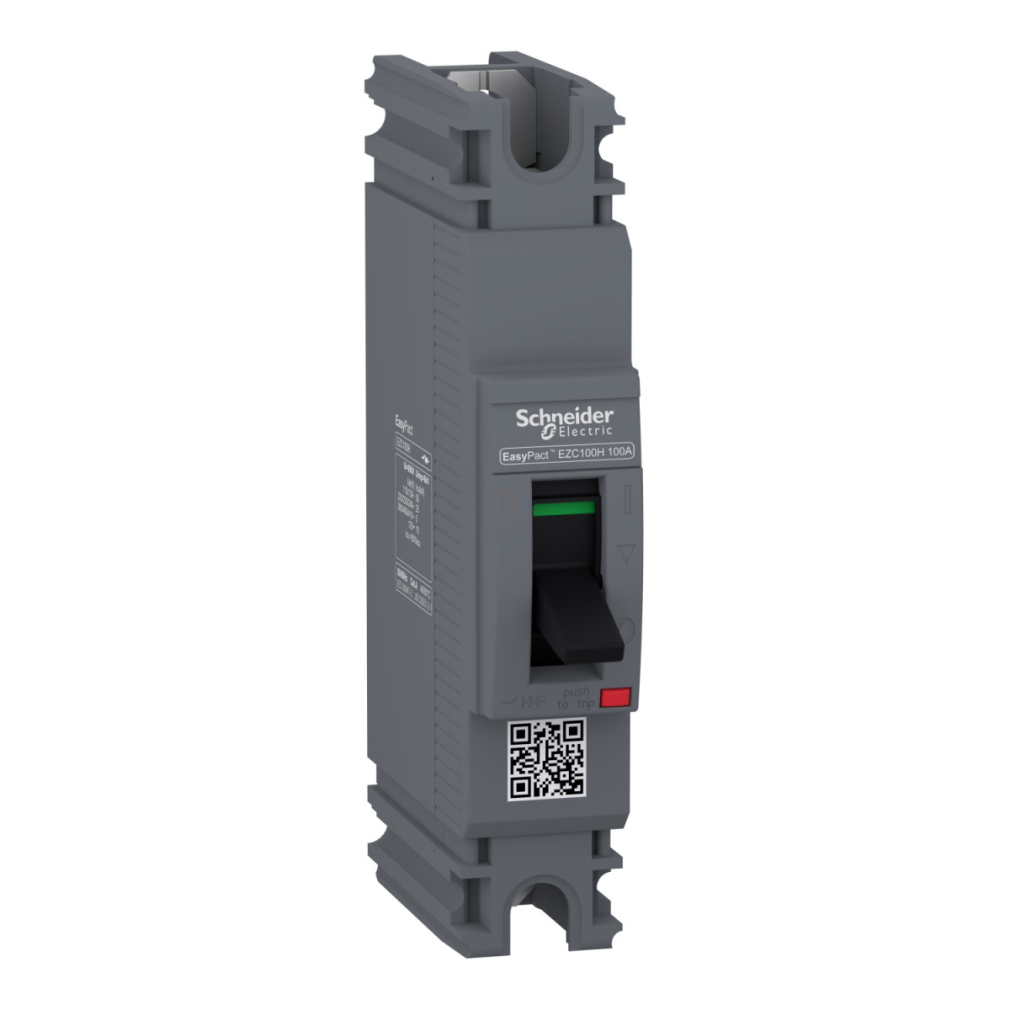

Az EasyPact EZC100H1016 megszakító a Schneider Electric átfogó kismegszakító kínálatának kiváló minőségű tagja, amely tökéletes választás az ipari és kereskedelmi létesítmények áramköri védelméhez. Ez az 1 pólusú kismegszakító kifejezetten a modern villamos hálózatok védelmére lett kifejlesztve, kompakt mérete ellenére rendkívül megbízható és hatékony működést biztosít.
A Schneider Electric EZC100H1016 kismegszakító 16 A névleges áramerősséggel rendelkezik 40°C környezeti hőmérsékleten, és H típusú megszakítási képességgel büszkélkedhet. Ez a gyakorlatban azt jelenti, hogy különböző feszültségszinteken imponáló megszakítási képességet nyújt: 10 kA Icu 125 V DC esetén, 25 kA Icu 220-240 V AC esetén, továbbá 50 kA Icu 110-130 V AC hálózatokon, valamint 5 kA Icu 380-415 V AC feszültségszinteken. A termék alkalmas mind AC, mind DC áramkörök védelmére, így rendkívül sokoldalúan használható különböző elektromos rendszerekben. A névleges szigetelési feszültség (Ui) értéke 690 V AC, míg a névleges impulzus-állóképesség (Uimp) 6 kV, ami kiváló védelmet biztosít túlfeszültség esetén is.
Az EZC100H1016 termomágneses kioldóval (TM-D) van felszerelve, ami kettős védelmet nyújt: egyrészt túlterhelés, másrészt rövidzárlat ellen. A kioldó névleges árama 16 A 50°C-on, ami biztosítja a megfelelő működést magasabb környezeti hőmérséklet esetén is. A készülék IP20-as védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, valamint IK07 ütésállósággal az EN 50102 alapján. Működési hőmérséklet-tartománya -25°C és +70°C között van, ami lehetővé teszi a szélsőséges környezeti feltételek melletti használatot is. A Schneider Electric EZC100H1016 kismegszakító mechanikai élettartama 13000 kapcsolási ciklus, ami hosszú távú, megbízható üzemelést garantál. A termék Toggle típusú kezelőszervvel rendelkezik, és pozitív érintkezésjelzést biztosít a könnyű állapotfelismerés érdekében.
A Schneider Electric EZC100H1016 megszakító kompakt kialakítású, méretei: 130 mm magasság, 25 mm szélesség, 60 mm mélység. A rögzítés fix típusú, hátlapra szerelhető, és mind a felső, mind az alsó csatlakozás elölről történik. A csatlakozási osztásköz 25 mm. Telepítéskor fontos figyelembe venni a pontos méreteket: a szerelőlap furatai közötti távolság függőlegesen 111 mm, a furat átmérője pedig 3,65 mm vagy M4 méretű csavar használható. A termék megfelel számos nemzetközi szabványnak, többek között az IEC 60947-2, IEC 60947-1, JIS C8201-2-2 és GB/T 14048.2 előírásainak, ami garantálja a globális megfelelőséget és a magas minőséget.
Schneider Electric EasyPact EZC műszaki adatok
Fő jellemzők
Termékcsalád: EasyPact
Terméktípus: Megszakító
Eszköz rövid neve: Easypact EZC100H
Megszakító neve: Easypact EZC100H
Eszköz alkalmazása: Elosztás
Pólusok leírása: 1P
Védett pólusok leírása: 1t
Elektromos jellemzők
Hálózat típusa: DC, AC
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 16 A 40 °C-on
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges impulzus-állóképesség [Uimp]: 6 kV az IEC 60947-2 szerint
Névleges üzemi feszültség [Ue]: 125 V DC az IEC 60947-2 szerint, 415 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítóképesség kódja: H
Védelem és megszakítóképesség
Megszakítóképesség:
10 kA Icu 125 V DC 1P esetén az IEC 60947-2 szerint
25 kA Icu 220...240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
50 kA Icu 110...130 V AC 50/60 Hz esetén az IEC 60947-2 szerint
5 kA Icu 380...400 V AC 50/60 Hz esetén az IEC 60947-2 szerint
5 kA Icu 415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség [Ics]:
5 kA 125 V DC esetén az IEC 60947-2 szerint
12.5 kA 220...240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
25 kA 110...130 V AC 50/60 Hz esetén az IEC 60947-2 szerint
2.5 kA 380...400 V AC 50/60 Hz esetén az IEC 60947-2 szerint
2.5 kA 415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Szigetelési alkalmasság: Igen az IEC 60947-2 szerint
Felhasználási kategória: A kategória
Kioldóegység
Kioldóegység neve: TM-D
Kioldóegység technológiája: Termomágneses
Kioldóegység névleges árama: 16 A 50 °C-on
Védelem típusa: Túlterhelés védelem, Rövidzárlat védelem
Szennyezettségi fok: 3 az IEC 60947 szerint
Mechanikai jellemzők
Vezérlés típusa: Váltókapcsoló
Rögzítési mód: Fix
Rögzítési alap: Hátlap
Felső csatlakozás: Elölről
Alsó csatlakozás: Elölről
Mechanikai élettartam: 13000 ciklus
Csatlakozási osztásköz: 25 mm
Helyi jelzés: Pozitív érintkezés jelzés
Nullavezeték védelem beállítása: Védelem nélkül
Földzárlat védelem: Nélküle
Méretek
Magasság: 130 mm
Szélesség: 25 mm
Mélység: 60 mm
Környezeti jellemzők
Szabványok: JIS C8201-2-2, EN/IEC 60947-2, EN/IEC 60947-1, GB/T 14048.2
IP védettségi fokozat: IP20 az IEC 60529 szerint
IK védettségi fokozat: IK07 az EN 50102 szerint
Környezeti hőmérséklet üzem közben: -25…70 °C
Környezeti hőmérséklet tárolás során: -35…85 °C
