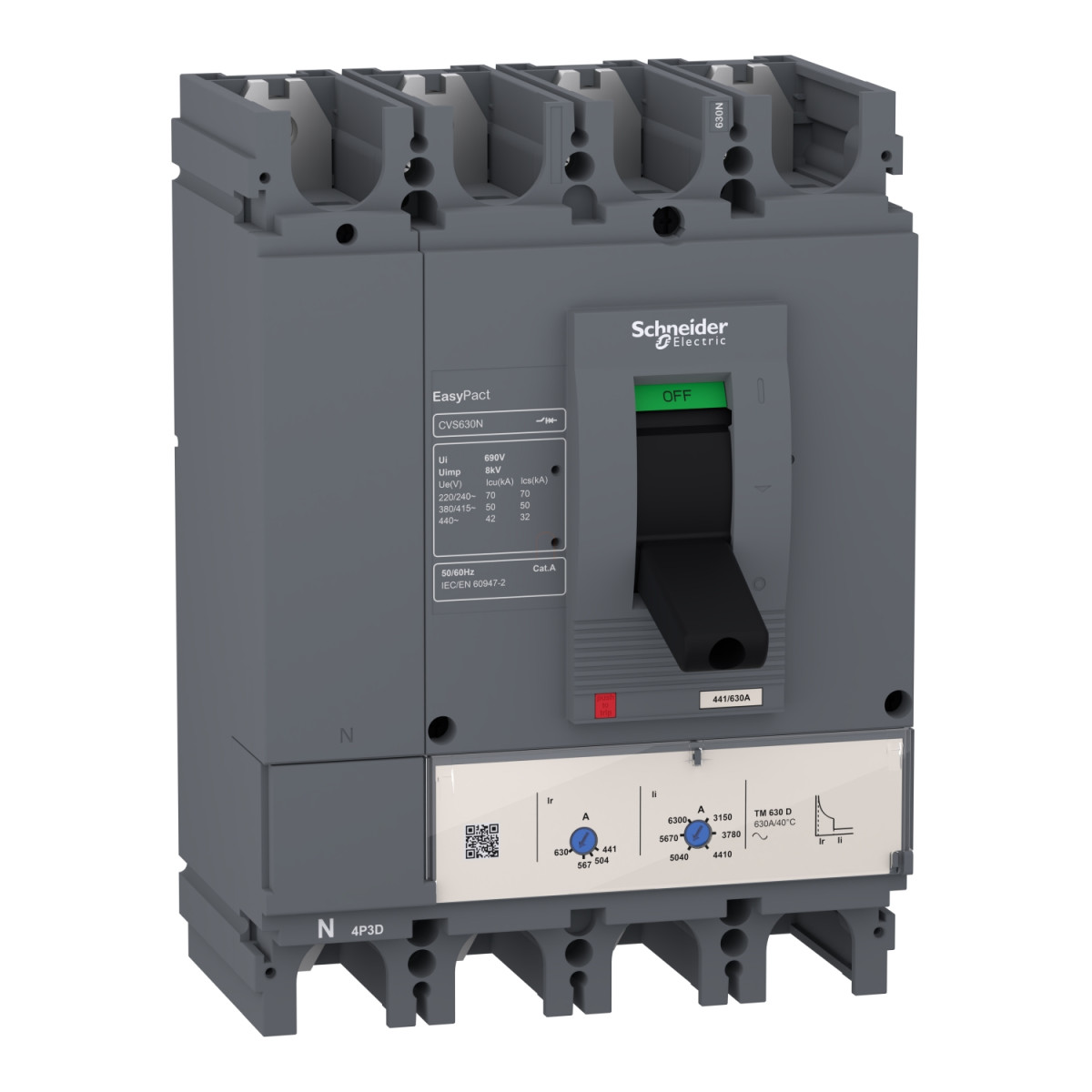

Az EasyPact CVS630N kismegszakító a Schneider Electric professzionális áramkörvédelmi megoldása, amely megbízható és hatékony teljesítményt kínál ipari és kereskedelmi elosztóhálózatokban. A termék LV563322 cikkszámmal 600 A névleges árammal rendelkezik, és kiemelkedő, 50 kA megszakítóképességet biztosít 415 V AC hálózati feszültségen, amely megfelel az IEC 60947-2 szabványnak.
Az EasyPact CVS sorozat ezen tagja TM-D kioldóegységgel van felszerelve, amely termikus-mágneses technológiát alkalmaz az áramkörök védelmére. A készülék túlterhelés elleni védelemmel rendelkezik a termikus kioldó funkciónak köszönhetően, valamint rövidzárlat elleni védelmet biztosít a mágneses kioldó révén. A névleges áramérték 600 A 40 °C környezeti hőmérsékleten, míg a termikus védelem beállítási tartománya 420-600 A között állítható. A rövidzárlati kioldás 4-8-szoros névleges áramerősségnél lép működésbe, amely igény szerint szabályozható.
A CVS630N kapcsoló 4P4d kivitelben készül, ami négy védett pólust jelent. Ez lehetővé teszi a háromfázisú rendszerek és a nullavezető egyidejű kapcsolását és védelmét. A nullavezető pozíciója baloldalon található. A készülék AC hálózatokhoz lett tervezve, és megfelel az A kategóriájú felhasználási kategóriának. A megszakítóképessége változik a különböző feszültségszinteken: 220/240 V AC-nál 70 kA, 380/415 V AC-nál 50 kA, míg 440 V AC-nál 42 kA.
A mechanikai tartósság 15000 kapcsolási ciklust biztosít, míg az elektromos élettartam 4000 ciklus 415 V mellett, az IEC 60947-2 szabványnak megfelelően. A készülék 8 kV névleges impulzus-állófeszültséggel rendelkezik az EN/IEC 60947-2 szerint. A működtetés típusa billenőkaros, amely egyszerű és megbízható kezelést tesz lehetővé. A csatlakozások elöl találhatók mind a felső, mind az alsó részen, és csavaros bekötést igényelnek. A készülék rögzítése hátsó lemezre történik, a szerelési mód pedig fix.
A CVS630N kompakt méretekkel rendelkezik: szélessége 185 mm, mélysége 110 mm, magassága pedig 255 mm. A szerelés megkönnyítése érdekében a csatlakozási osztástávolság 45 mm. A készülék IP40 védettséggel rendelkezik, és széles, -25...70 °C közötti működési hőmérséklet-tartományban használható, tárolási hőmérséklete pedig -50...85 °C között lehet. Az EasyPact CVS630N ideális választás olyan ipari és kereskedelmi alkalmazásokban, ahol megbízható áramkörvédelemre van szükség nagy teljesítményű rendszerekben.
Schneider Electric EasyPact CVS630N áramköri megszakító műszaki adatok
Általános jellemzők
Termékcsalád: EasyPact
Terméksorozat: EasyPact CVS400...630
Terméknév: EasyPact CVS
Eszköz rövid neve: CVS630N
Termék vagy komponens típusa: Áramköri megszakító
Alkalmazási terület: Elosztás
Műszaki jellemzők
Pólusok leírása: 4P
Védett pólusok leírása: 4D
Földzárlat védelem (Vigi kiegészítő): Nélkül
Névleges áram [In]: 600 A 40 °C-on
Hálózat típusa: AC
Felhasználási kategória: A kategória
Megszakítóképesség [Icu]:
70 kA Icu 220/240 V AC 50/60 Hz esetén, IEC 60947-2 szerint
50 kA Icu 380/415 V AC 50/60 Hz esetén, IEC 60947-2 szerint
42 kA Icu 440 V AC 50/60 Hz esetén, IEC 60947-2 szerint
Kioldóegység neve: TM-D
Kioldóegység technológiája: Termikus-mágneses
Kioldóegység névleges értéke: 600 A 40 °C-on
Védelem típusa: Rövidzárlat elleni védelem (mágneses), Túlterhelés elleni védelem (termikus)
Kiegészítő információk
Névleges impulzus-állófeszültség [Uimp]: 8 kV az EN/IEC 60947-2 szerint
Hálózati frekvencia: 50/60 Hz
Megszakítóképességi kód: N
Névleges üzemi megszakítóképesség [Ics]:
70 kA 220/240 V AC 50/60 Hz esetén, IEC 60947-2 szerint
50 kA 380/415 V AC 50/60 Hz esetén, IEC 60947-2 szerint
32 kA 440 V AC 50/60 Hz esetén, IEC 60947-2 szerint
Nulla vezető pozíciója: Bal
Mechanikai élettartam: 15000 ciklus
Elektromos élettartam: 4000 ciklus 415 V In, IEC 60947-2 szerint
Vezérlés típusa: Billenőkaros
Termikus védelem beállítási tartománya: 420...600 A
Nulla védelem beállítása: 1 x Ir (4D)
Hosszú idejű kioldás beállítási típusa Ir: Állítható
Hosszú idejű kioldás beállítási tartománya: 0,7...1 x In
Hosszú idejű késleltetés beállítási típusa: Fix
Pillanatnyi kioldás beállítási típusa Ii: Állítható
Pillanatnyi kioldás beállítási tartománya: 4...8 x In
Szerelés és csatlakozás
Érintkező pozíció jelző: Igen
Szerelési tartó: Hátlap
Szerelési mód: Fix
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozások - kapcsok: Csavaros csatlakozás
Csatlakozási osztástávolság: 45 mm
Fizikai jellemzők
Kompatibilitási kód: CVS630
Szélesség: 185 mm
Mélység: 110 mm
Magasság: 255 mm
Környezeti jellemzők
Szabványok: IEC 60947-2, EN 60947-2
Terméktanúsítványok: IEC, GOST
Áramütés elleni védelem osztálya: II. osztály
Szennyezettségi fok: 3, IEC 60664-1 szerint
IP védettségi fokozat: IP40
Környezeti levegőhőmérséklet üzemelés során: -25...70 °C
Környezeti levegőhőmérséklet tárolás során: -50...85 °C
