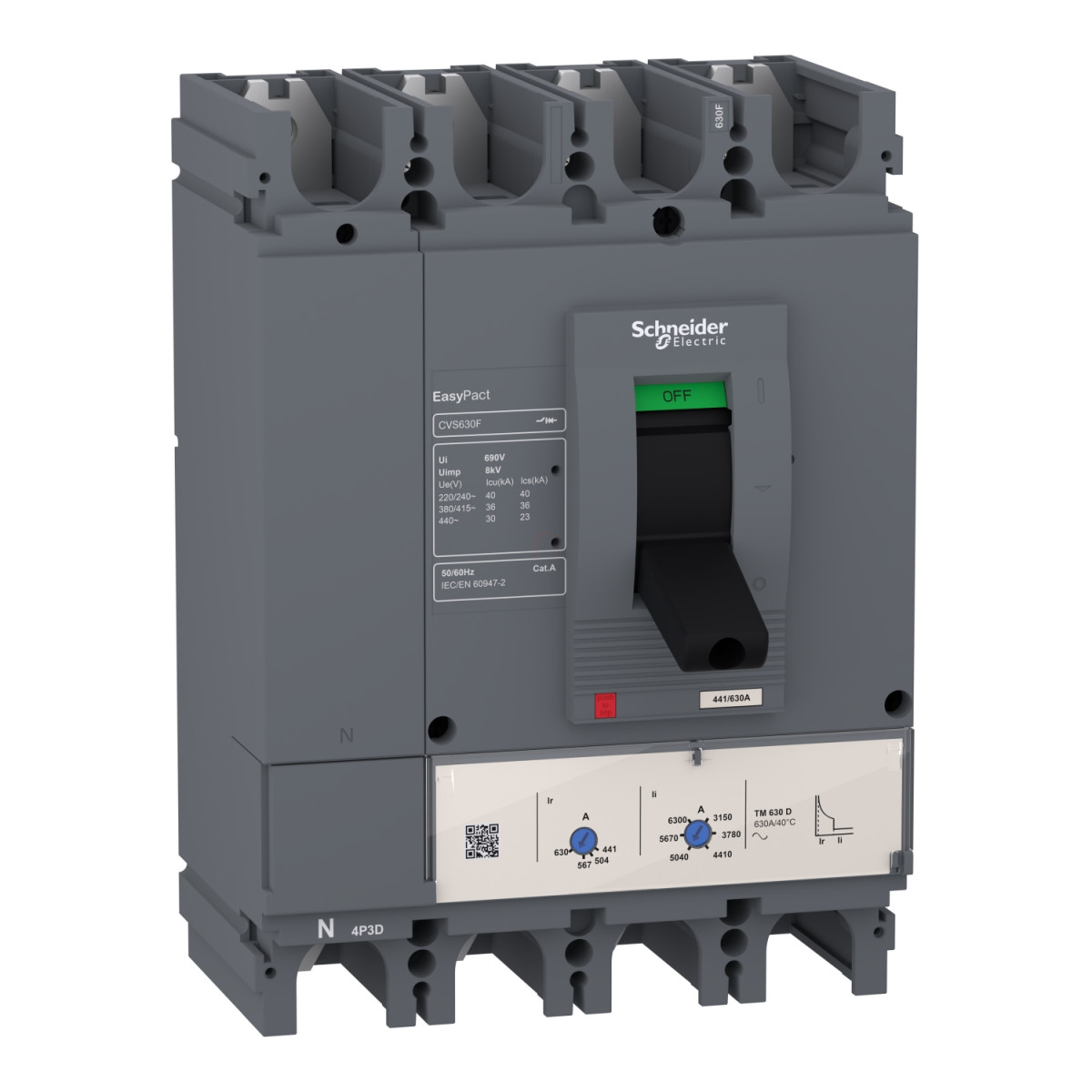

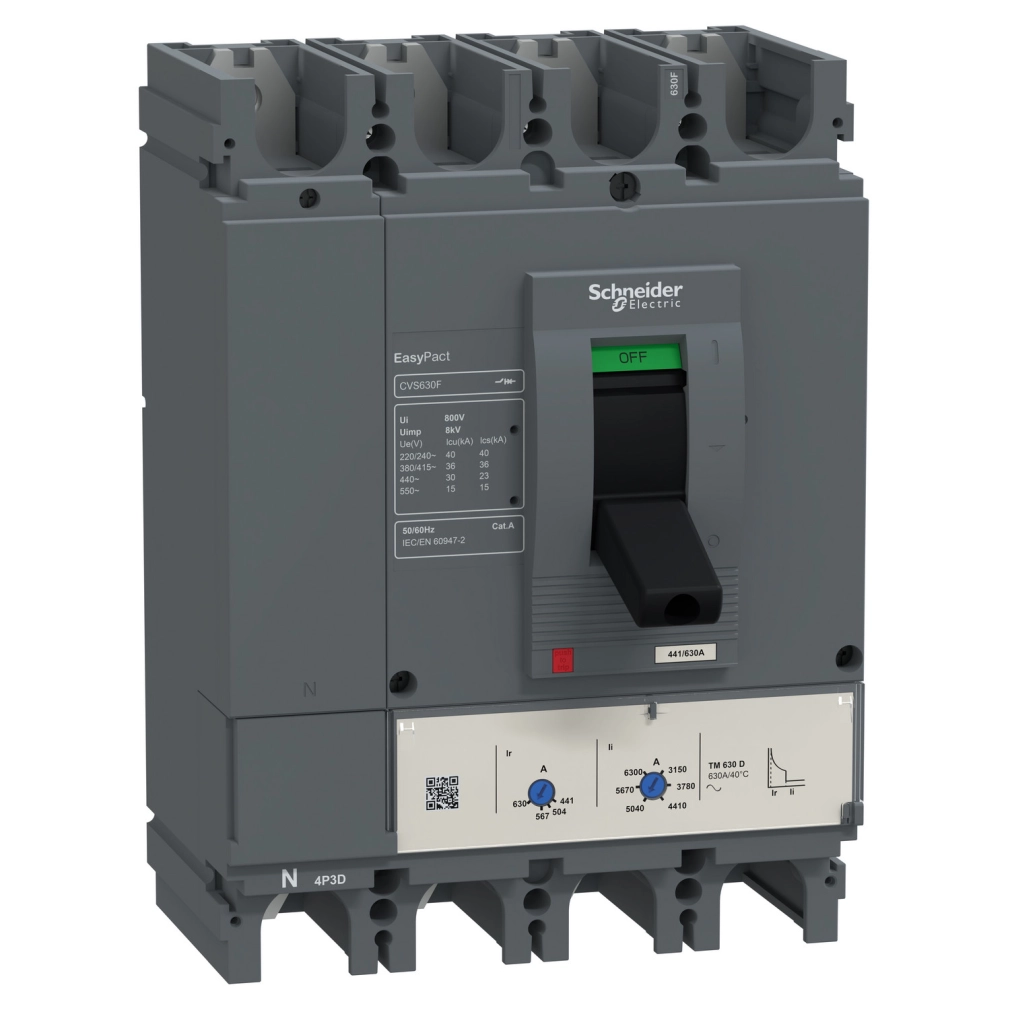

Az EasyPact CVS630F megszakító a Schneider Electric EasyPact termékcsaládjának tagja, amely kimagasló teljesítményt és megbízhatóságot kínál elosztóhálózati alkalmazásokra. A LV563311 cikkszámú 4P4d kialakítású készülék ideális választás nagyobb épületek, ipari létesítmények és kritikus infrastruktúrák villamos hálózatainak védelmére, ahol elengedhetetlen a stabil és biztonságos áramellátás.
A megszakító névleges árama 500A 40°C környezeti hőmérsékleten, ami megfelelő terhelhetőséget biztosít közepes és nagyobb teljesítményigényű rendszerekhez. A készülék megszakítóképessége (Icu) figyelemre méltó: 40 kA 220/240V AC feszültségen, 36 kA 380/415V AC feszültségen, és 30 kA 440V AC feszültségen, 50/60 Hz hálózati frekvencián, az IEC 60947-2 szabványnak megfelelően. A CVS630F jelölés utal a típus megszakítóképességi kódjára (F), amely egyben a készülék egyik legfontosabb jellemzője.
A megszakító TM-D típusú termikus-mágneses kioldóegységgel van felszerelve, amely kettős védelmi funkcióval rendelkezik: túlterhelés elleni védelmet biztosít a termikus kioldóval, míg a rövidzárlati védelmet a mágneses kioldó látja el. A termikus védelem tartománya 350-500A között állítható, így rugalmasan igazítható a védett berendezés igényeihez. A pillanatnyi (mágneses) kioldás beállítási tartománya 5-10-szeres névleges áram között állítható. A készülék rendelkezik kapcsolóállás-jelzéssel, ami megkönnyíti a vizuális ellenőrzést. A CVS630F négy pólusú (4P) kialakítása, négy védett pólussal (4D) lehetővé teszi a nullavezető védelmét is, a bal oldali semleges elhelyezkedéssel. A földzárlat-védelem külön Vigi egységgel nem tartozéka a terméknek.
A megszakító mechanikai élettartama 15000 kapcsolási ciklus, míg villamos élettartama 4000 ciklus 415V névleges feszültségen, az IEC 60947-2 szabvány szerint. A kezelőszerv billenőkaros kialakítású, ami ergonomikus és egyértelmű működtetést tesz lehetővé. A készülék szabványos méretei (185 mm szélesség, 110 mm mélység, 255 mm magasság) biztosítják a könnyű beépíthetőséget kapcsolószekrényekbe. A telepítés módja fix, hátlapra szerelhető, az alsó és felső csatlakozások egyaránt előlről hozzáférhetőek, csavaros kivitelben, 45 mm-es csatlakozási osztással. A megszakító impulzusfeszültség-állósága 8 kV az EN/IEC 60947-2 szabvány szerint, ami megfelelő védelmet biztosít a tranziens túlfeszültségekkel szemben.
A Schneider Electric EasyPact CVS630F megszakító IP40 védettséggel rendelkezik, működési hőmérséklet-tartománya -25°C és +70°C között van, míg tárolási hőmérséklet-tartománya -50°C és +85°C között. A megszakító megfelel az EN 60947-2 és IEC 60947-2 szabványoknak, és rendelkezik IEC és GOST tanúsítvánnyal, valamint Class II érintésvédelmi osztállyal. A CVS630F kompatibilitási kódja CVS630, ami biztosítja a rendszerbe illeszthetőséget a gyártó más komponenseivel.
Schneider Electric EasyPact CVS630F megszakító műszaki adatok
Általános jellemzők
Termékcsalád: EasyPact
Termékcsalád részletesen: EasyPact CVS400...630
Terméknév: EasyPact CVS
Készülék rövid neve: CVS630F
Termék vagy komponens típus: Megszakító
Készülék alkalmazása: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D
Földzárlat védelem (Vigi kiegészítő): Nélkül
Villamos jellemzők
Névleges áram [In]: 500 A 40 °C-on
Hálózat típusa: AC
Felhasználási kategória: A kategória
Megszakítóképesség [Icu]: 40 kA 220/240 V AC 50/60 Hz IEC 60947-2 szerint
36 kA 380/415 V AC 50/60 Hz IEC 60947-2 szerint
30 kA 440 V AC 50/60 Hz IEC 60947-2 szerint
Üzemi megszakítóképesség [Ics]: 40 kA 220/240 V AC 50/60 Hz IEC 60947-2 szerint
36 kA 380/415 V AC 50/60 Hz IEC 60947-2 szerint
23 kA 440 V AC 50/60 Hz IEC 60947-2 szerint
Hálózati frekvencia: 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV EN/IEC 60947-2 szerint
Kioldó egység jellemzői
Kioldó egység neve: TM-D
Kioldó egység technológiája: Termikus-mágneses
Kioldó egység névleges értéke: 500 A 40 °C-on
Védelem típusa: Rövidzárlat védelem (mágneses)
Túlterhelés védelem (termikus)
Termikus védelem beállítási tartománya: 350...500 A
Semleges védelem beállítása: 1 x Ir (4D)
Hosszú késleltetésű kioldás beállítási típusa Ir: Állítható
Hosszú késleltetésű kioldás beállítási tartománya: 0,7...1 x In
Hosszú késleltetés beállítási típusa: Fix
Pillanatnyi kioldás beállítási típusa Ii: Állítható
Pillanatnyi kioldás beállítási tartománya: 5...10 x In
Mechanikai jellemzők
Kapcsolóállás jelző: Igen
Rögzítési mód: Fix
Szerelési tartó: Hátlap
Felső csatlakozás: Elölről
Alsó csatlakozás: Elölről
Csatlakozások - sorkapcsok: Csavaros csatlakozás
Csatlakozási osztás: 45 mm
Kompatibilitási kód: CVS630
Szélesség: 185 mm
Mélység: 110 mm
Magasság: 255 mm
Kezelés és élettartam
Vezérlés típusa: Billenőkar
Mechanikai élettartam: 15000 ciklus
Villamos élettartam: 4000 ciklus 415 V In IEC 60947-2 szerint
Környezeti jellemzők
Szabványok: EN 60947-2, IEC 60947-2
Termék tanúsítványok: IEC, GOST
Érintésvédelmi osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
