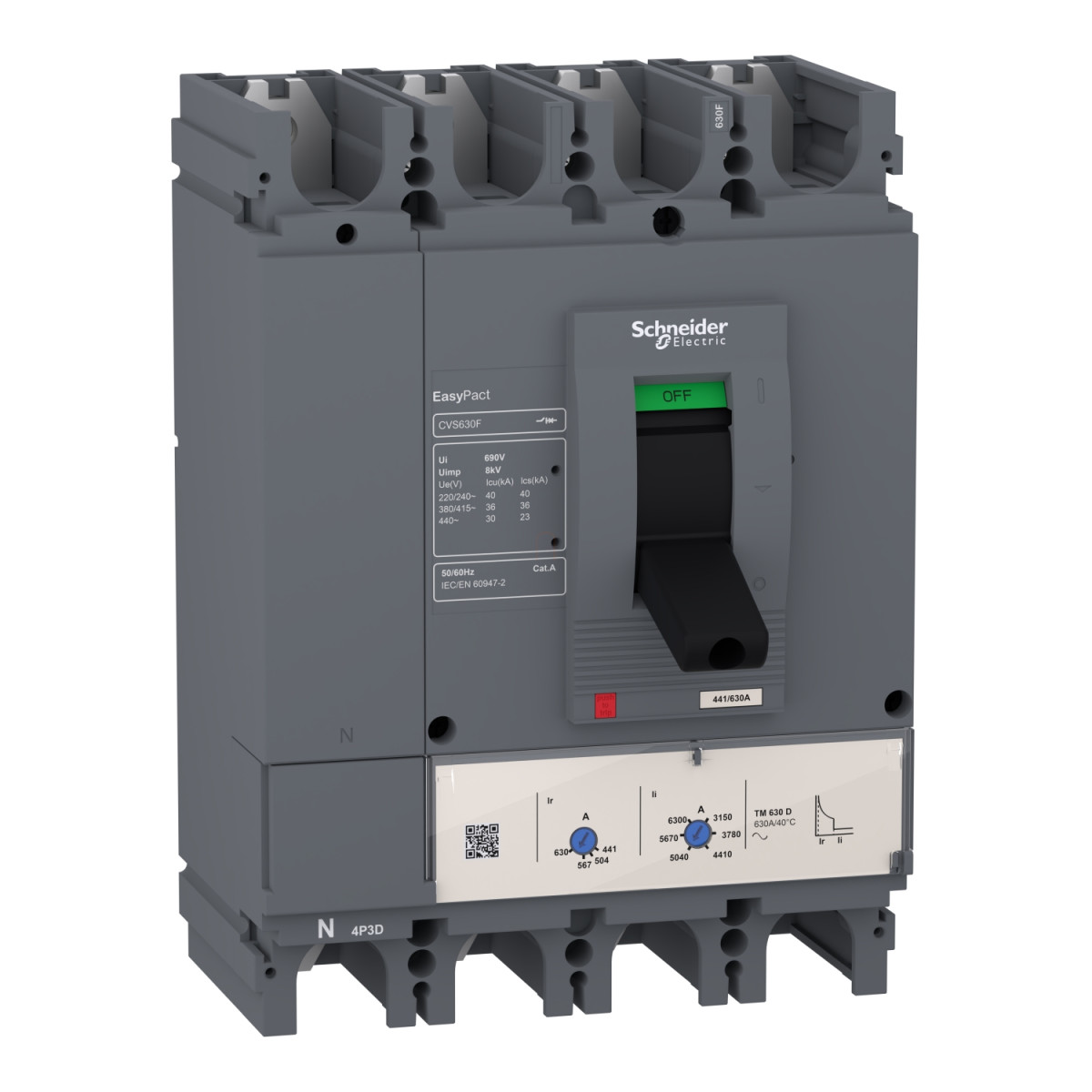

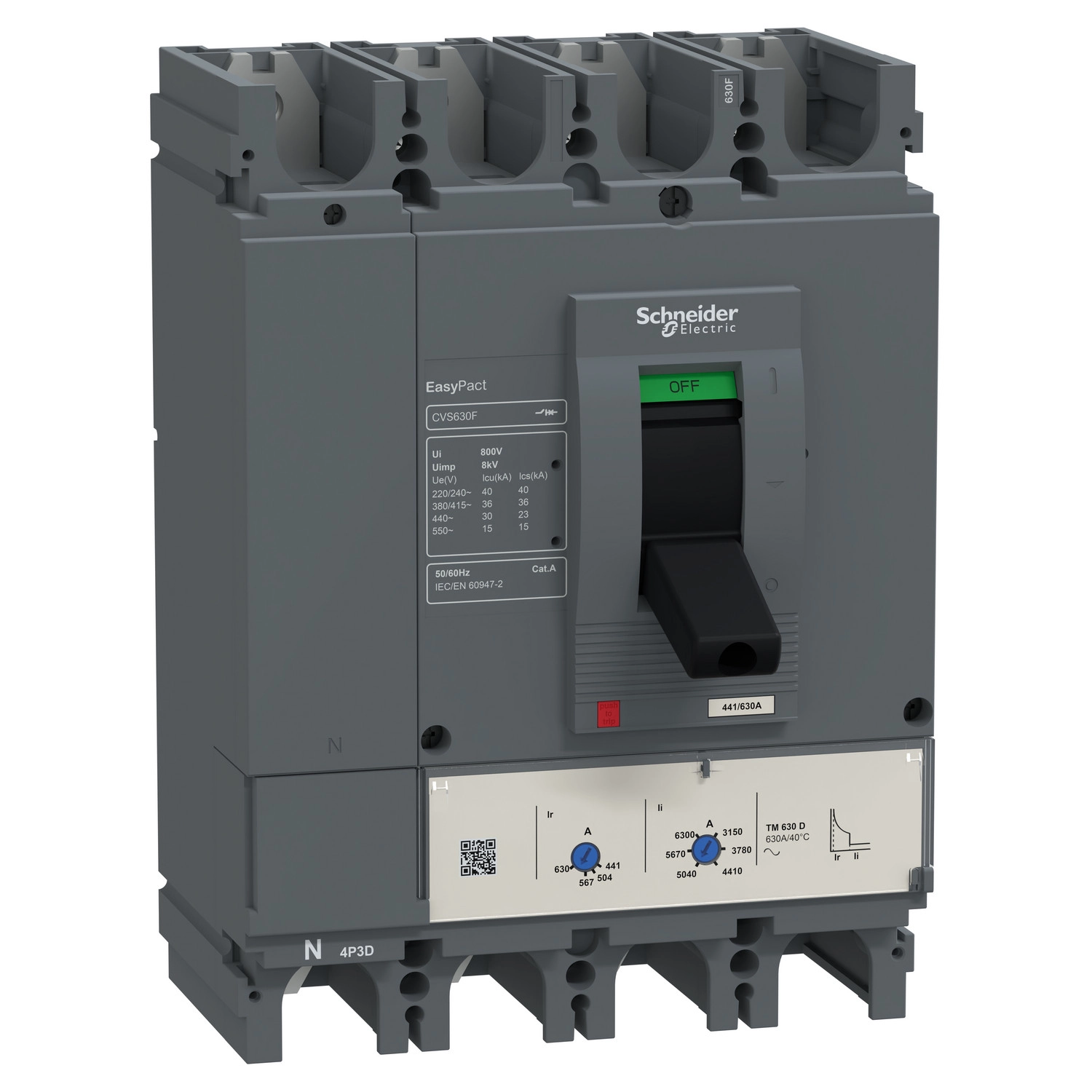

Schneider Electric EasyPact CVS – LV563312 - CVS630F Megszakító TM-D, 36kA 415V AC, 600A, 4P4d, túlterhelés és rövidzárlat elleni védelemmel, ipari elosztóhálózatokhoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Az EasyPact CVS termékcsalád ezen tagja kiemelkedő műszaki paraméterekkel rendelkezik. A CVS630F modell 36 kA megszakítóképességgel bír 415 V AC feszültségen, míg 220/240 V AC esetén ez az érték 40 kA-re emelkedik. A készülék 440 V AC feszültségen is megbízhatóan működik, itt 30 kA megszakítóképességet biztosít. A kismegszakító TM-D típusú kioldóegységgel van felszerelve, amely termikus-mágneses technológiával működik, biztosítva mind a túlterhelés, mind a rövidzárlat elleni hatékony védelmet. A termikus védelem beállítási tartománya 420-600 A között állítható, így rugalmasan igazítható a konkrét alkalmazási környezethez.
A megszakító robusztus kivitelezésű, mechanikai élettartama 15000 kapcsolási ciklus, míg elektromos élettartama 4000 ciklus 415 V feszültségen. A kapcsolást toggle (karos) vezérléssel lehet megvalósítani. A készülék méretei kompaktak és szerelőbarátok: 185 mm széles, 225 mm magas és 110 mm mély. A frontoldali és az alsó csatlakozás is megoldott, 45 mm-es csatlakozási távolsággal és csavaros bekötési lehetőséggel. A műanyag burkolatnak köszönhetően a készülék II-es érintésvédelmi osztályba tartozik, IP40 védettséget biztosít, és széles hőmérsékleti tartományban (-25°C és +70°C között) használható.
Az LV563312 cikkszámú Schneider Electric EasyPact CVS630F megszakító a 60947-2 IEC szabványnak megfelelően lett tervezve és tesztelve, amely garantálja a megbízható működést és a biztonsági előírások teljesítését. A névleges impulzusfeszültség-állóság 8 kV, ami további biztosítékot jelent a túlfeszültség-impulzusok elleni védelemre. A készülék "A" felhasználási kategóriába tartozik, és mind 50, mind 60 Hz-es hálózati frekvencián használható. A termék sínre vagy hátlapra szerelhető, a semleges vezető bal oldalon helyezkedik el. A villamosmérnökök és kivitelezők értékelni fogják a termék rugalmas beállítási lehetőségeit és a megbízható védelmi funkciókat, amelyek minden elosztóhálózati alkalmazásban elengedhetetlenek.
Schneider Electric EasyPact CVS630F megszakító műszaki adatok
Általános specifikációk
Termékcsalád: EasyPact
Terméksorozat: EasyPact CVS400...630
Terméknév: EasyPact CVS
Eszköz rövid neve: CVS630F
Termék típusa: Megszakító
Alkalmazási terület: Elosztás
Elektromos jellemzők
Pólusok leírása: 4P
Védett pólusok: 4D
Földzárlat védelem (Vigi kiegészítő): Nélkül
Névleges áramerősség [In]: 600 A 40 °C-on
Hálózat típusa: AC
Felhasználási kategória: A kategória
Megszakítóképesség [Icu]: 40 kA 220/240 V AC 50/60 Hz (IEC 60947-2 szerint)
Megszakítóképesség [Icu]: 36 kA 380/415 V AC 50/60 Hz (IEC 60947-2 szerint)
Megszakítóképesség [Icu]: 30 kA 440 V AC 50/60 Hz (IEC 60947-2 szerint)
Kioldóegység neve: TM-D
Kioldóegység technológiája: Termikus-mágneses
Kioldóegység értéke: 600 A 40 °C-on
Védelem típusa: Túlterhelés védelem (termikus)
Védelem típusa: Rövidzárlat védelem (mágneses)
Kiegészítő jellemzők
Névleges impulzusfeszültség-állóság [Uimp]: 8 kV (EN/IEC 60947-2 szerint)
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kódja: F
Üzemi megszakítóképesség [Ics]: 40 kA 220/240 V AC 50/60 Hz (IEC 60947-2 szerint)
Üzemi megszakítóképesség [Ics]: 36 kA 380/415 V AC 50/60 Hz (IEC 60947-2 szerint)
Üzemi megszakítóképesség [Ics]: 23 kA 440 V AC 50/60 Hz (IEC 60947-2 szerint)
Semleges vezető pozíciója: Bal
Mechanikai élettartam: 15000 ciklus
Elektromos élettartam: 4000 ciklus 415 V In (IEC 60947-2 szerint)
Vezérlés típusa: Karos
Termikus védelem beállítási tartománya: 420...600 A
Semleges védelem beállítás: 1 x Ir (4D)
Hosszú késleltetés kioldás beállítás típusa Ir: Állítható
Hosszú késleltetés kioldás beállítási tartomány: 0,7...1 x In
Hosszú késleltetés időbeállítás típusa: Fix
Pillanatnyi kioldás beállítás típusa Ii: Állítható
Pillanatnyi kioldás beállítási tartomány: 4...8 x In
Kontaktus pozíció jelző: Igen
Méret és szerelés
Rögzítés: Hátlapra
Szerelési mód: Fix
Felső csatlakozás: Előlapi
Alsó csatlakozás: Előlapi
Csatlakozás módja: Csavaros csatlakozás
Csatlakozás távolság: 45 mm
Kompatibilitási kód: CVS630
Szélesség: 185 mm
Mélység: 110 mm
Magasság: 255 mm
Környezeti feltételek
Szabványok: EN 60947-2, IEC 60947-2
Terméktanúsítványok: GOST, IEC
Érintésvédelmi osztály: II. osztály
Szennyezettségi fok: 3 (IEC 60664-1 szerint)
IP védettségi fokozat: IP40
Környezeti hőmérséklet üzem közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -50...85 °C
