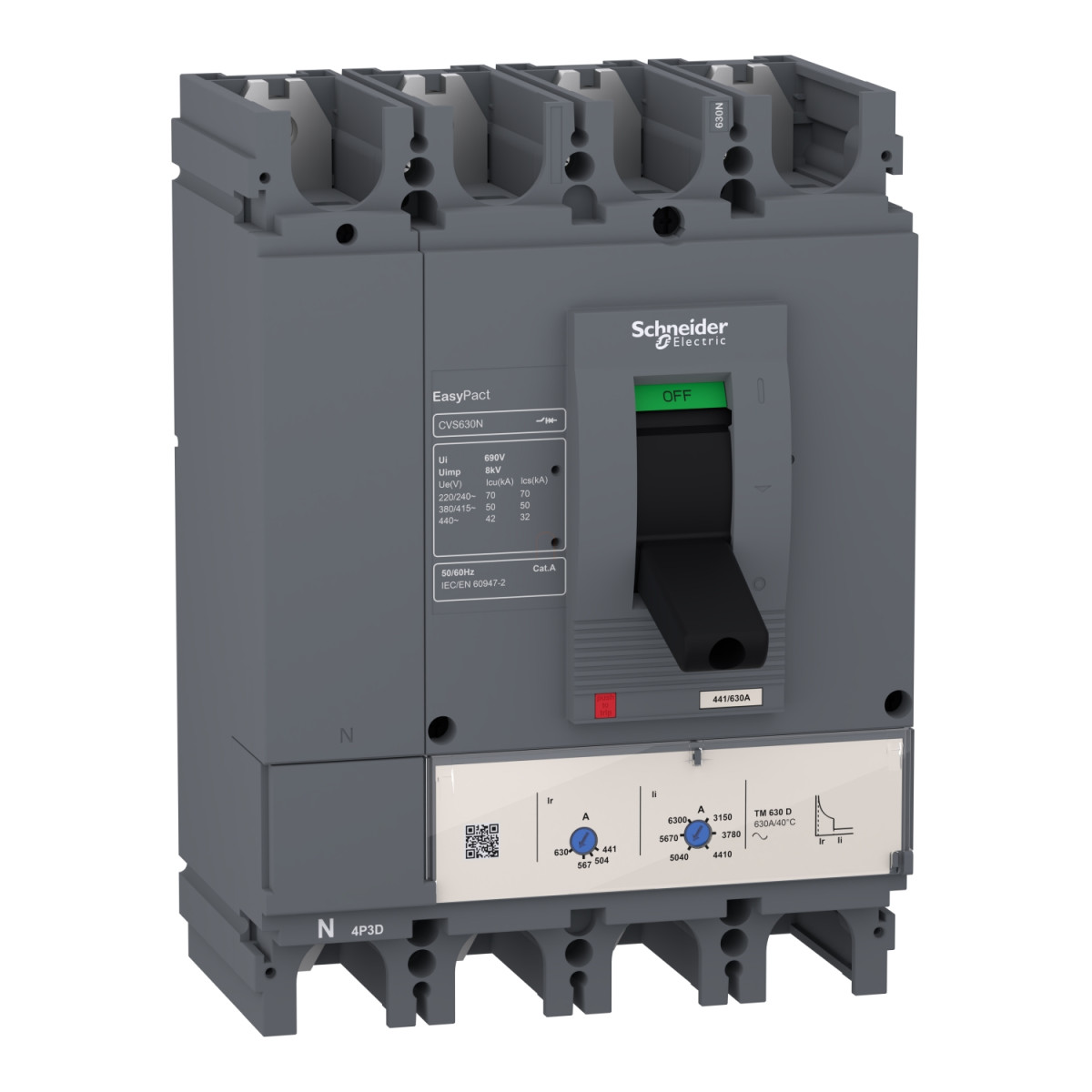

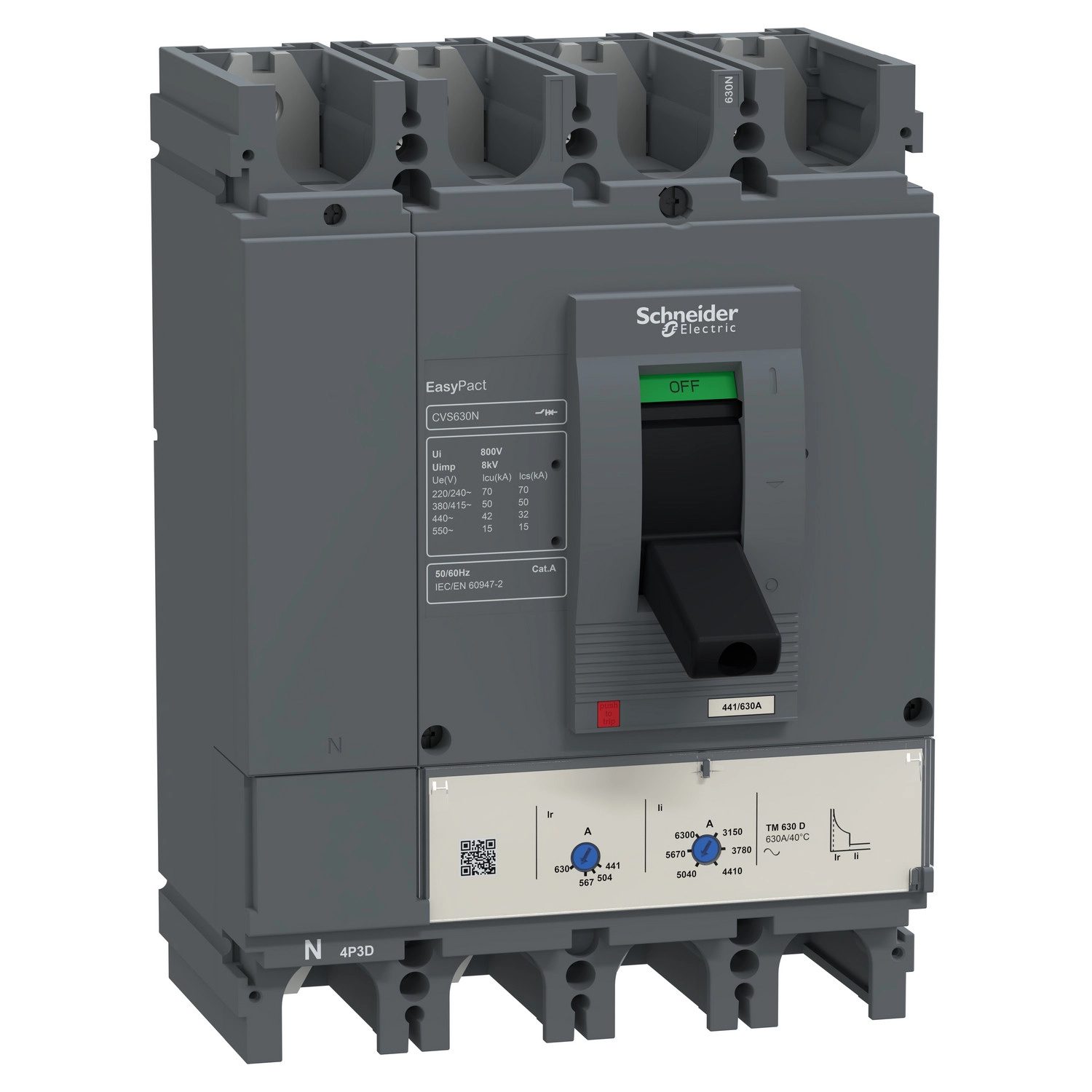

Schneider Electric EasyPact CVS - LV563319 - CVS630N 4P 50kA komplett megszakító TM600D 4P3D kioldóval
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A CVS630N négy pólusú kialakításban készül, amelyből három pólus védett (4P3D konfiguráció), így ideális megoldást jelent olyan alkalmazásokhoz, ahol a nullavezető szakaszolása szükséges, de annak védelme nem követelmény. A termékbe integrált TM-D termikus-mágneses kioldóegység kettős védelmi funkciót lát el: a termikus kioldó az áramköri túlterhelés ellen véd, míg a mágneses kioldó a rövidzárlatok azonnali megszakítását biztosítja. A termikus védelmi tartomány 420-600A között állítható, míg a mágneses kioldás 4-8-szoros névleges áram között szabályozható, így rugalmasan illeszthető a különböző felhasználási területekhez.
Az EasyPact CVS630N technikai paraméterei lenyűgözőek: 8 kV impulzus feszültség állóság (Uimp), 50/60 Hz hálózati frekvencia kompatibilitás, és "N" megszakítóképességi kategória. A szolgáltatás névleges megszakítóképessége (Ics) ugyancsak figyelemre méltó: 70 kA 220/240V AC feszültségen, 50 kA 380/415V AC feszültségen és 32 kA 440V AC feszültségen. A megszakító mechanikai élettartama 15000 kapcsolási ciklus, míg elektromos élettartama 4000 ciklus 415V mellett, ami hosszú távú megbízható működést garantál. A LV563319 cikkszámú EasyPact CVS630N emellett toggle (karos) kezelőszervvel rendelkezik, valamint érintkezőállás jelzővel, ami egyértelmű vizuális visszajelzést biztosít a berendezés állapotáról.
A CVS630N megszakító kompakt méretekkel rendelkezik (185 mm szélesség, 110 mm mélység, 255 mm magasság), így könnyedén beépíthető a meglévő elosztórendszerekbe. Rögzítése hátlapra történik, fix kivitelben. Mind a felső, mind az alsó csatlakozások elölről vannak kialakítva, csavaros csatlakozókkal, 45 mm-es csatlakozási osztással. A termék IP40 védettségi fokozattal rendelkezik, és -25°C és +70°C közötti üzemi hőmérséklet-tartományban használható, így széles körű ipari és kereskedelmi alkalmazásokhoz megfelelő. A készülék megfelel az IEC 60947-2 és EN 60947-2 szabványoknak, és rendelkezik IEC és GOST tanúsítványokkal, valamint II. osztályú érintésvédelmi besorolással, ami tovább növeli a felhasználás biztonságát.
Schneider Electric EasyPact CVS - LV563319 -CVS630N 4P 50kA komplett megszakító TM600D 4P3D kioldóval műszaki adatok
Főbb jellemzők
Termékcsalád: EasyPact
Termékvonal: EasyPact CVS400...630
Terméknév: EasyPact CVS
Eszköz rövid neve: CVS630N
Termék típusa: Megszakító
Felhasználás: Elosztás
Pólusok: 4P
Védett pólusok: 3D
Földzárlat védelem (Vigi modul): Nincs
Villamos jellemzők
Névleges áram [In]: 600 A 40 °C-on
Hálózat típusa: AC
Felhasználási kategória: A kategória
Megszakítóképesség [Icu]: 70 kA 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítóképesség [Icu]: 50 kA 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítóképesség [Icu]: 42 kA 440 V AC 50/60 Hz az IEC 60947-2 szerint
Kioldóegység neve: TM-D
Kioldóegység technológia: Termikus-mágneses
Kioldóegység névleges árama: 600 A 40 °C-on
Védelem típusa: Rövidzárlat elleni védelem (mágneses)
Védelem típusa: Túlterhelés elleni védelem (termikus)
Névleges lökőfeszültség-állóság [Uimp]: 8 kV az EN/IEC 60947-2 szerint
Hálózati frekvencia: 50/60 Hz
Megszakítóképességi kód: N
Üzemi megszakítóképesség [Ics]: 70 kA 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
Üzemi megszakítóképesség [Ics]: 50 kA 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
Üzemi megszakítóképesség [Ics]: 32 kA 440 V AC 50/60 Hz az IEC 60947-2 szerint
Szerkezeti jellemzők
Nulla vezető pozíciója: Bal
Mechanikai élettartam: 15000 ciklus
Elektromos élettartam: 4000 ciklus 415 V In az IEC 60947-2 szerint
Működtetés: Toggle (karos)
Termikus védelem beállítási tartomány: 420...600 A
Semleges vezeték védelem beállítás: Nincs védelem (3D)
Hosszú késleltetésű kioldás beállítási típus Ir: Állítható
Hosszú késleltetésű kioldás beállítási tartománya: 0,7...1 x In
Hosszú késleltetésű kioldás időbeállítás típusa: Fix
Pillanatnyi kioldás beállítás típusa Ii: Állítható
Pillanatnyi kioldás beállítási tartománya: 4...8 x In
Érintkező állásjelző: Igen
Telepítés, méretek
Rögzítési alap: Hátlap
Felszerelés módja: Fix
Felső csatlakozás: Elölről
Alsó csatlakozás: Elölről
Csatlakozás: Csavaros csatlakozó
Csatlakozási osztás: 45 mm
Kompatibilitási kód: CVS630
Szélesség: 185 mm
Mélység: 110 mm
Magasság: 255 mm
Környezeti jellemzők
Szabványok: EN 60947-2, IEC 60947-2
Termék tanúsítványok: IEC, GOST
Érintésvédelmi osztály: II. osztály
Szennyezési fokozat: 3-as az IEC 60664-1 szerint
IP védettségi szint: IP40
Környezeti üzemi hőmérséklet: -25...70 °C
Tárolási hőmérséklet: -50...85 °C
