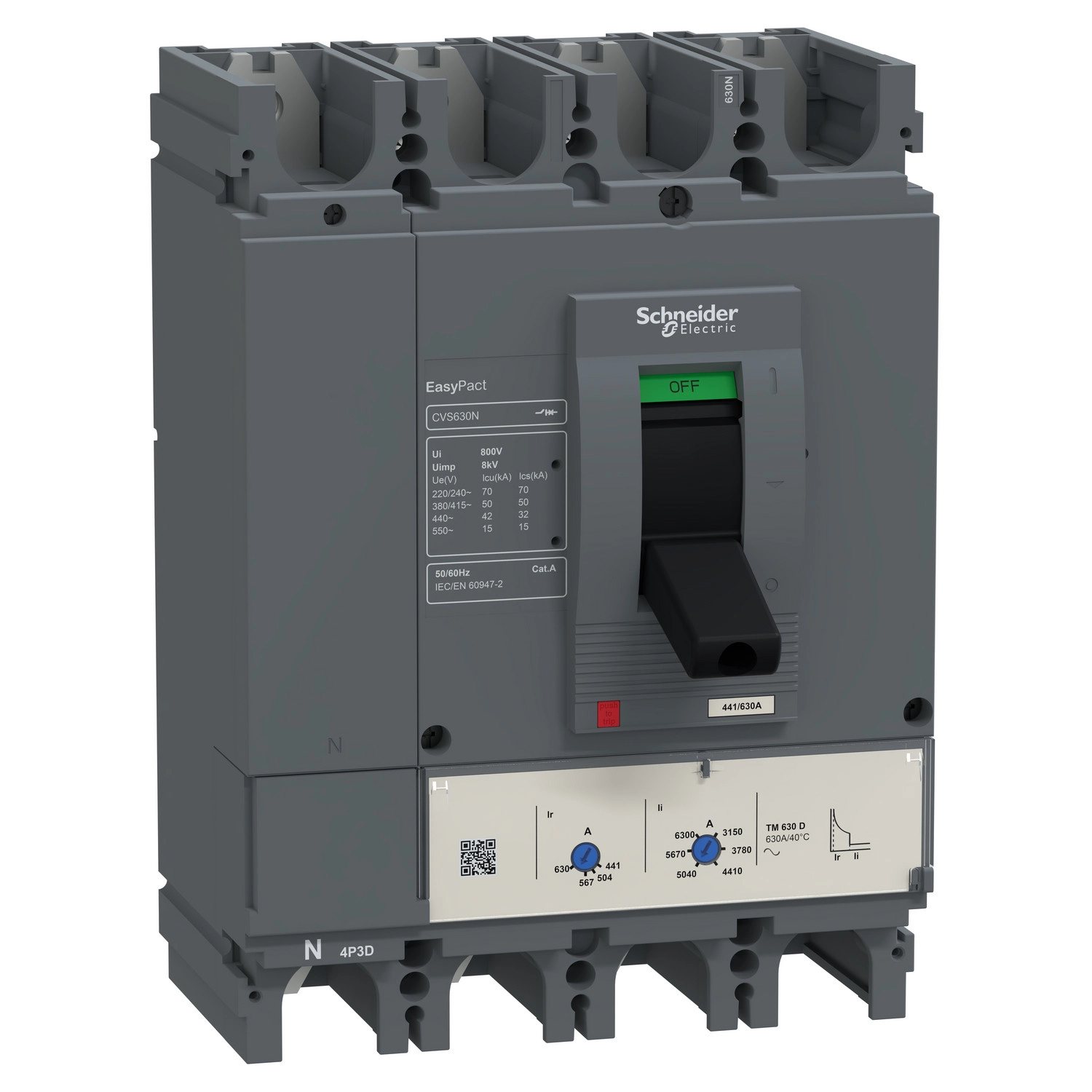

Schneider Electric EasyPact CVS - LV563318 - CVS630N 4P 50kA komplett megszakító TM500D 4P3D kioldóval
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A CVS630N típusú megszakító kiváló műszaki paraméterekkel rendelkezik: 500A névleges árammal működik 40°C környezeti hőmérsékleten, és kiemelkedő, 50 kA megszakítóképességet biztosít 380/415V AC hálózaton 50/60 Hz frekvencián. A TM-D hőmágneses kioldóegységgel szerelt változat túlterhelés elleni termikus és zárlat elleni mágneses védelmet egyaránt biztosít. A termikus kioldó beállítási tartománya 350-500A, míg a mágneses kioldó értéke a névleges áram 5-10-szerese között állítható. A védelem negyedik pólusán nincsen védelem (3D kialakítás), a semleges vezeték a bal oldalon helyezkedik el.
A CVS630N kiemelkedően robusztus kialakítással rendelkezik. Az IP40 védettségű készülék -25 és +70°C közötti környezeti hőmérsékleten üzemeltethető, 8 kV lökőfeszültség-állósággal bír, és kategória A felhasználási kategóriába tartozik. Mechanikai élettartama 15000 kapcsolási ciklus, míg elektromos élettartama 4000 ciklus 415V-on. A kapcsolást a előlapon található karos működtetőszerv teszi lehetővé, a kapcsolóállás pedig vizuálisan is ellenőrizhető a beépített jelzésnek köszönhetően. A megszakító szekrénybe rögzítése alaplapra történő fix szereléssel lehetséges, mind a felső, mind az alsó csatlakozások elölről érhetők el, csavaros kötésűek, 45 mm csatlakozási távolsággal.
A Schneider Electric EasyPact CVS630N LV563318 típusú megszakító méretei (szélesség x mélység x magasság): 185 x 110 x 255 mm, így könnyen integrálható a legtöbb elosztószekrénybe. A 4 pólusú kialakítás és a beállítható védelmi paraméterek rugalmasságot biztosítanak a különböző alkalmazási területeken, mint például ipari létesítményekben, kereskedelmi épületekben és kritikus infrastruktúrákban, ahol a magas szintű áramkörvédelem elengedhetetlen a biztonságos és megbízható elektromos rendszer működéséhez.
Schneider Electric EasyPact CVS - LV563318 -CVS630N 4P 50kA komplett megszakító TM500D 4P3D kioldóval műszaki adatok
Főbb jellemzők
Termékcsalád: EasyPact
Terméktípus: EasyPact CVS400...630
Terméknév: EasyPact CVS
Eszköz rövid neve: CVS630N
Termék vagy alkatrész típusa: Megszakító
Alkalmazás: Elosztás
Pólusok és védelem
Pólusok leírása: 4P
Védett pólusok leírása: 3D
Földzárlat védelem (Vigi kiegészítő): Nincs
Névleges áram [In]: 500 A 40 °C-on
Hálózat típusa: AC
Felhasználási kategória: A kategória
Megszakítóképesség
[Icu] Megszakítóképesség: 70 kA 220/240 V AC 50/60 Hz, IEC 60947-2 szerint
50 kA 380/415 V AC 50/60 Hz, IEC 60947-2 szerint
42 kA 440 V AC 50/60 Hz, IEC 60947-2 szerint
Kioldóegység
Kioldóegység neve: TM-D
Kioldóegység technológia: Hőmágneses
Kioldóegység névleges értéke: 500 A 40 °C-on
Védelem típusa: Túlterhelésvédelem (termikus), Rövidzárlat védelem (mágneses)
Semleges vezeték védelmi beállítás: Nincs védelem (3D)
Hosszú idejű kioldás beállítási típusa Ir: Állítható
Hosszú idejű kioldás beállítási tartománya: 0,7...1 x In
Hosszú idejű késleltetés beállítás típusa: Rögzített
Pillanatnyi kioldás beállítási típusa Ii: Állítható
Pillanatnyi kioldás beállítási tartománya: 5...10 x In
Műszaki jellemzők
Névleges impulzusfeszültség [Uimp]: 8 kV EN/IEC 60947-2 szerint
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kód: N
Névleges üzemi megszakítóképesség [Ics]: 70 kA 220/240 V AC 50/60 Hz, IEC 60947-2 szerint
50 kA 380/415 V AC 50/60 Hz, IEC 60947-2 szerint
32 kA 440 V AC 50/60 Hz, IEC 60947-2 szerint
Semleges vezeték pozíció: Bal
Mechanikai élettartam: 15000 ciklus
Elektromos élettartam: 4000 ciklus 415 V In, IEC 60947-2 szerint
Működtető típusa: Karos
Termikus védelem beállítási tartomány: 350...500 A
Szerelés és csatlakozások
Kapcsolóállás jelző: Igen
Szerelőfelület: Hátlap
Rögzítési mód: Rögzített
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozások - kapcsok: Csavaros csatlakozás
Csatlakozási távolság: 45 mm
Kompatibilitási kód: CVS630
Méretek
Szélesség: 185 mm
Mélység: 110 mm
Magasság: 255 mm
Környezeti feltételek
Szabványok: EN 60947-2, IEC 60947-2
Terméktanúsítványok: IEC, GOST
Érintésvédelmi osztály: II. osztály
Szennyezettségi fok: 3, IEC 60664-1 szerint
IP védettségi fokozat: IP40
Környezeti hőmérséklet üzem közben: -25...70 °C
Környezeti hőmérséklet tárolás esetén: -50...85 °C
