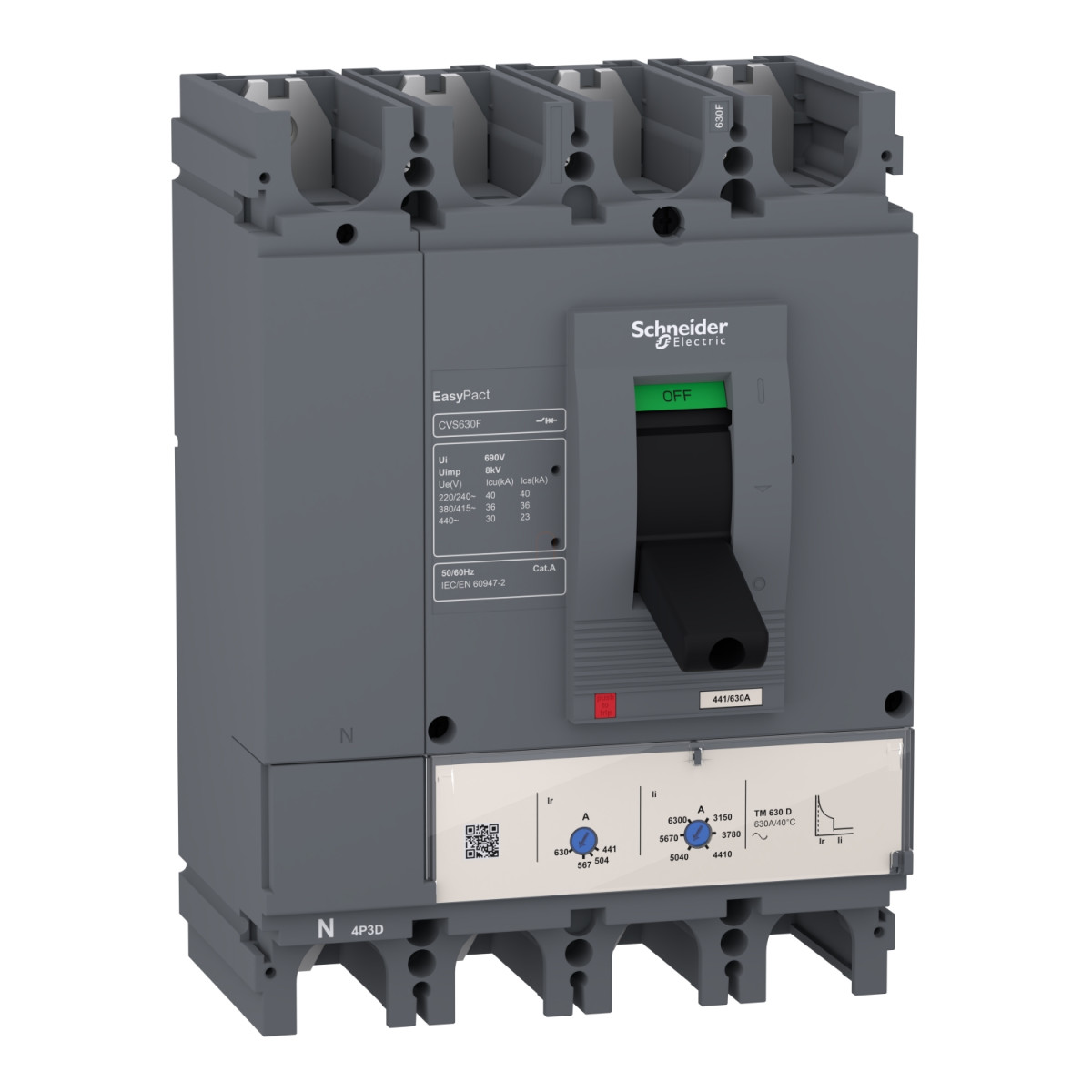

Az EasyPact CVS630F megszakító a Schneider Electric EasyPact CVS sorozatának nagy teljesítményű tagja, amely kifejezetten elosztóhálózatok védelméhez lett kifejlesztve. Ez a 600 A névleges áramerősségű kompakt megszakító (LV563309 cikkszámmal) ideális választás olyan ipari és kereskedelmi létesítmények számára, ahol a megbízható áramkörvédelem és a hosszú élettartam alapvető követelmény.
A Schneider Electric EasyPact CVS630F megszakító TM-D típusú hő-mágneses kioldóegységgel rendelkezik, amely kettős védelmet biztosít: egyrészt termikus védelmet nyújt túlterhelés ellen (420-600 A beállítási tartománnyal), másrészt mágneses kioldást biztosít rövidzárlat esetén (4-8 x In beállítási tartománnyal). A megszakító 36 kA megszakítóképességgel rendelkezik 380/415 V AC feszültségen, ami rendkívül magas érték ebben a kategóriában. A 4P3d konfiguráció azt jelenti, hogy a készülék 4-pólusú, de csak 3 póluson keresztül biztosít védelmet. Ez a felépítés lehetővé teszi a nulla vezeték kapcsolását is, miközben a védelmi funkciók a 3 fázisvezetőre koncentrálódnak.
A CVS630F megszakító mechanikai élettartama 15 000 kapcsolási ciklus, elektromos élettartama pedig 4 000 ciklus 415 V-on, az IEC 60947-2 szabványnak megfelelően. A készülék IP40 védettségi szinttel rendelkezik, és -25°C és +70°C közötti környezeti hőmérsékleten működtethető. A megszakító sík hátlapra szerelhető, rögzített kivitelben, és mind a felső, mind az alsó csatlakozások a készülék elülső részén találhatók. A csatlakozások csavaros kialakításúak, 45 mm-es bekötési távolsággal. A megszakító fizikai méretei: 185 mm szélesség, 110 mm mélység és 255 mm magasság.
A Schneider Electric EasyPact CVS630F megszakító (LV563309) 8 kV-os névleges lökőfeszültség-állósággal rendelkezik az EN/IEC 60947-2 szabvány szerint, ami magas fokú védelmet biztosít túlfeszültséggel szemben. Az IEC 60947-2 szabvány szerinti "F" megszakítóképességi kód és a magas Ics értékek (40 kA 220/240 V AC-nál, 36 kA 380/415 V AC-nál és 23 kA 440 V AC-nál) igazolják a készülék kiváló teljesítményét és megbízhatóságát. A megszakító kategória A felhasználási kategóriába tartozik, és 50/60 Hz-es hálózati frekvencián működik. A Schneider Electric LV563309 cikkszámú EasyPact CVS630F megszakító kiváló választás nagy teljesítményigényű elosztóhálózatok védelméhez, ahol a biztonság és a hosszú élettartam elsődleges szempont.
Schneider Electric EasyPact CVS műszaki adatok
Főbb jellemzők
Sorozat: EasyPact
Termékcsalád: EasyPact CVS400...630
Terméknév: EasyPact CVS
Készülék rövid neve: CVS630F
Termék vagy komponens típusa: Megszakító
Készülék alkalmazása: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 3D
Földzárlat-védelem: Nincs
Elektromos jellemzők
Névleges áram [In]: 600 A 40 °C-on
Hálózat típusa: AC
Felhasználási kategória: A kategória
Megszakítóképesség [Icu]: 40 kA 220/240 V AC 50/60 Hz (IEC 60947-2 szerint)
36 kA 380/415 V AC 50/60 Hz (IEC 60947-2 szerint)
30 kA 440 V AC 50/60 Hz (IEC 60947-2 szerint)
Kioldóegység neve: TM-D
Kioldóegység technológiája: Hő-mágneses
Kioldóegység névleges értéke: 600 A 40 °C-on
Védelem típusa: Rövidzárlat elleni védelem (mágneses)
Túlterhelés elleni védelem (termikus)
Kiegészítő jellemzők
Névleges lökőfeszültség-állóság [Uimp]: 8 kV (EN/IEC 60947-2 szerint)
Hálózati frekvencia: 50/60 Hz
Megszakítóképességi kód: F
Névleges üzemi megszakítóképesség [Ics]: 40 kA 220/240 V AC 50/60 Hz (IEC 60947-2 szerint)
36 kA 380/415 V AC 50/60 Hz (IEC 60947-2 szerint)
23 kA 440 V AC 50/60 Hz (IEC 60947-2 szerint)
Nulla vezető pozíciója: Bal
Mechanikai élettartam: 15000 ciklus
Elektromos élettartam: 4000 ciklus 415 V In (IEC 60947-2 szerint)
Vezérlés típusa: Átbillentő
Termikus védelem beállítási tartomány: 420...600 A
Védelem és beállítások
Nulla védelem beállítás: Nincs védelem (3D)
Hosszú idejű kioldás beállítás típusa Ir: Állítható
Hosszú idejű kioldás beállítási tartomány: 0,7...1 x In
Hosszú idejű késleltetés beállítás típusa: Rögzített
Pillanatnyi kioldás beállítás típusa Ii: Állítható
Pillanatnyi kioldás beállítási tartomány: 4...8 x In
Szerelési és csatlakozási információk
Érintkezők helyzetjelzője: Igen
Szerelési tartó: Hátlap
Szerelési mód: Rögzített
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozások - sorkapcsok: Csavaros csatlakozás
Csatlakozási távolság: 45 mm
Kompatibilitási kód: CVS630
Méret információk
Szélesség: 185 mm
Mélység: 110 mm
Magasság: 255 mm
Környezeti jellemzők
Szabványok: IEC 60947-2, EN 60947-2
Terméktanúsítványok: IEC, GOST
Elektromos áramütés elleni védelem osztálya: II. osztály
Szennyezettségi fok: 3 (IEC 60664-1 szerint)
IP védettségi fokozat: IP40
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
