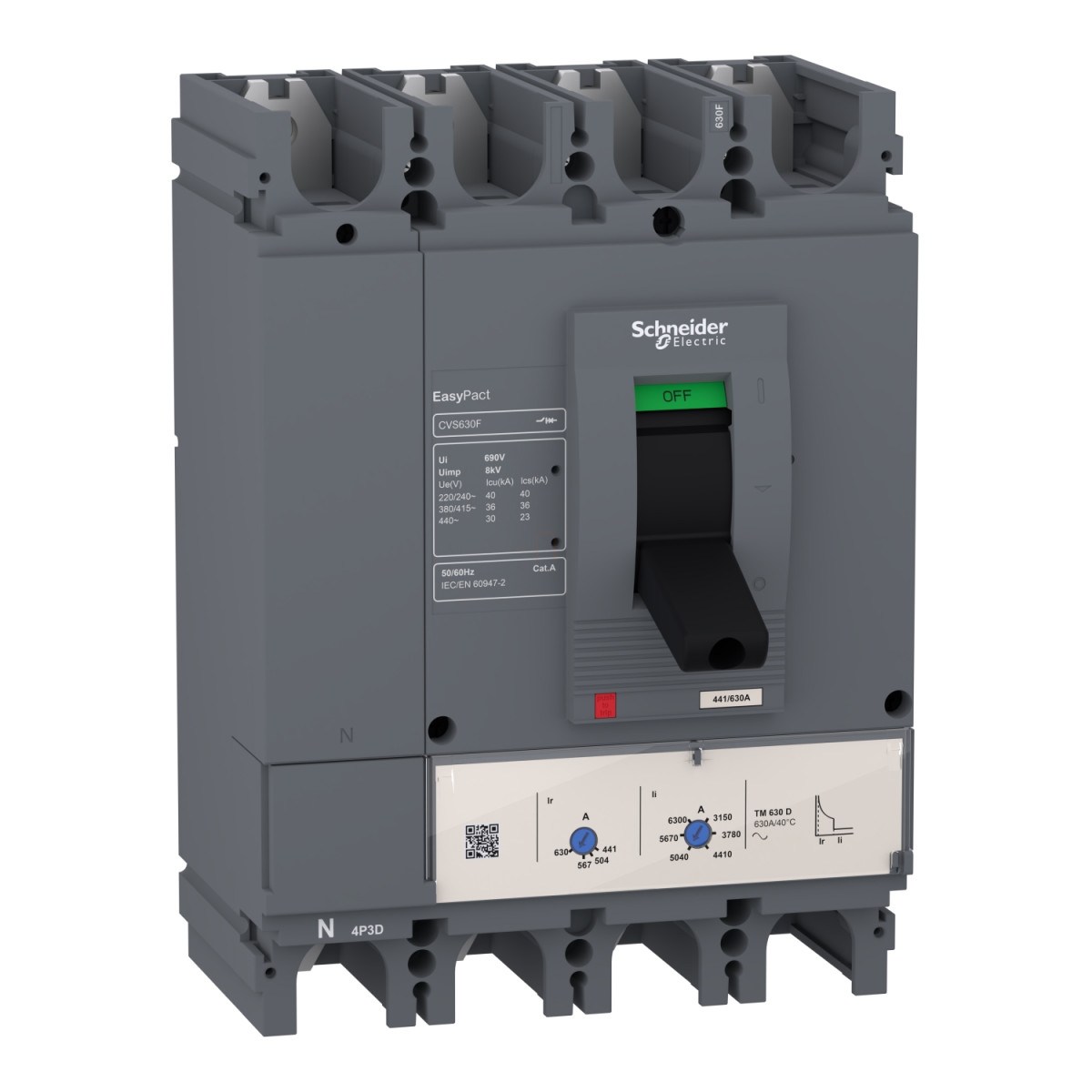

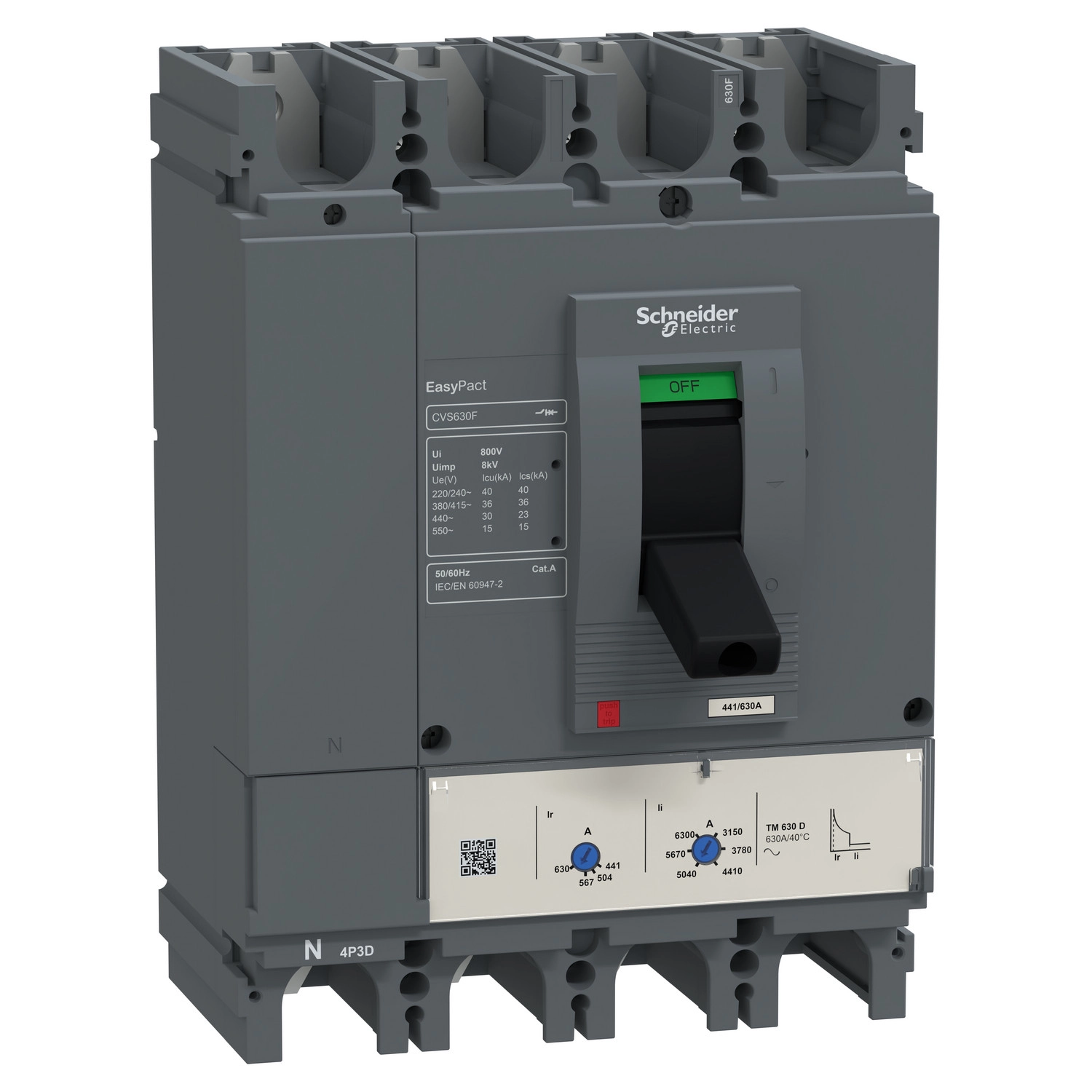

A Schneider Electric EasyPact CVS630F megszakító egy professzionális áramköri védelmi megoldás, amely a legmagasabb szintű biztonságot és megbízhatóságot kínálja az elosztóhálózatokban. A sokoldalú eszköz 500 A névleges áramerősséggel és 36 kA megszakítóképességgel rendelkezik 415 VAC-on, így ideális választás ipari létesítmények, kereskedelmi épületek és nagyobb infrastrukturális projektek számára, ahol a stabil energiaellátás és a hatékony védelmi rendszerek kulcsfontosságúak.
A CVS630F megszakító a népszerű EasyPact termékcsalád része, és a CVS400...630 kategória kiemelkedő tagja. A 4P3d konfigurációval (4 pólus, 3 védett) rendelkező eszköz különösen alkalmas olyan háromfázisú rendszerekhez, ahol a semleges vezeték védelme nem szükséges. A termék TM-D kioldóegységgel van felszerelve, amely termikus-mágneses technológiát alkalmaz a túlterhelés (termikus védelem) és rövidzárlat (mágneses védelem) elleni védelemhez. A termikus védelem beállítási tartománya 350-500 A, míg a mágneses kioldás 5...10 x In tartományban állítható, lehetővé téve a telepítési követelményekhez való pontos igazítást.
A megszakító kiváló megszakítóképességekkel rendelkezik különböző feszültségszinteken: 40 kA 220/240 V AC esetén, 36 kA 380/415 V AC esetén, és 30 kA 440 V AC esetén, 50/60 Hz frekvencián, az IEC 60947-2 szabványnak megfelelően. A névleges üzemi megszakítóképesség (Ics) szintén kiemelkedő értékeket mutat: 40 kA 220/240 V AC-nál, 36 kA 380/415 V AC-nál és 23 kA 440 V AC-nál. A készülék F megszakítóképességi kóddal rendelkezik, és 8 kV névleges lökőfeszültség-állósággal bír az EN/IEC 60947-2 szabvány szerint. A semleges pólus pozíciója baloldali, és az eszköz kiváló mechanikai tartóssággal rendelkezik, amely 15000 kapcsolási ciklust tesz lehetővé, valamint 4000 elektromos kapcsolási ciklust 415 V névleges áramerősségnél. A működtetés karos (toggle) megoldással történik, amely egyszerű és intuitív használatot biztosít. A telepítés rugalmasságát tovább növeli a hátlapra történő rögzítés lehetősége, a fix szerelési mód, valamint az elülső felső és elülső alsó csatlakozási lehetőségek, amelyek csavaros bekötéssel, 45 mm bekötési távolsággal rendelkeznek.
Schneider Electric EasyPact CVS630F áramköri megszakító műszaki adatok
Általános jellemzők
Termékcsalád: EasyPact
Terméksorozat: EasyPact CVS400...630
Terméknév: EasyPact CVS
Eszköz rövid neve: CVS630F
Termék típusa: Áramköri megszakító
Alkalmazási terület: Elosztás
Elektromos jellemzők
Pólusok leírása: 4P
Védett pólusok leírása: 3D
Földzárlat védelem (Vigi kiegészítő): Nincs
Névleges áramerősség [In]: 500 A (40 °C-on)
Hálózat típusa: AC
Felhasználási kategória: A kategória
Megszakítóképesség [Icu]:
40 kA 220/240 V AC 50/60 Hz-en (IEC 60947-2 szerint)
36 kA 380/415 V AC 50/60 Hz-en (IEC 60947-2 szerint)
30 kA 440 V AC 50/60 Hz-en (IEC 60947-2 szerint)
Kioldóegység neve: TM-D
Kioldóegység technológiája: Termikus-mágneses
Kioldóegység névleges értéke: 500 A (40 °C-on)
Védelem típusa: Rövidzárlat elleni védelem (mágneses), Túlterhelés elleni védelem (termikus)
Kiegészítő adatok
Névleges lökőfeszültség-állóság [Uimp]: 8 kV (EN/IEC 60947-2 szerint)
Hálózati frekvencia: 50/60 Hz
Megszakítóképességi kód: F
Névleges üzemi megszakítóképesség [Ics]:
40 kA 220/240 V AC 50/60 Hz-en (IEC 60947-2 szerint)
36 kA 380/415 V AC 50/60 Hz-en (IEC 60947-2 szerint)
23 kA 440 V AC 50/60 Hz-en (IEC 60947-2 szerint)
Semleges pólus pozíciója: Bal
Mechanikai tartósság: 15000 ciklus
Elektromos tartósság: 4000 ciklus 415 V In (IEC 60947-2 szerint)
Működtetés típusa: Karos
Termikus védelem beállítási tartománya: 350...500 A
Semleges védelem beállítása: Nincs védelem (3D)
Hosszú késleltetésű kioldás beállítás típusa Ir: Állítható
Hosszú késleltetésű kioldás beállítási tartománya: 0,7...1 x In
Hosszú késleltetésű kioldás késleltetés típusa: Fix
Pillanatnyi kioldás beállítás típusa Ii: Állítható
Pillanatnyi kioldás beállítási tartománya: 5...10 x In
Fizikai jellemzők
Érintkező pozíció kijelző: Igen
Rögzítési alap: Hátlap
Szerelési mód: Fix
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozások - terminálok: Csavaros csatlakozás
Csatlakozási távolság: 45 mm
Kompatibilitási kód: CVS630
Szélesség: 185 mm
Mélység: 110 mm
Magasság: 255 mm
Környezeti adatok
Szabványok: IEC 60947-2, EN 60947-2
Terméktanúsítványok: IEC, GOST
Elektromos áramütés elleni védelem osztálya: II. osztály
Szennyezettségi fok: 3 (IEC 60664-1 szerint)
IP védettségi fokozat: IP40
Környezeti hőmérséklet üzemelés közben: -25...70 °C
Környezeti hőmérséklet tárolás esetén: -50...85 °C
