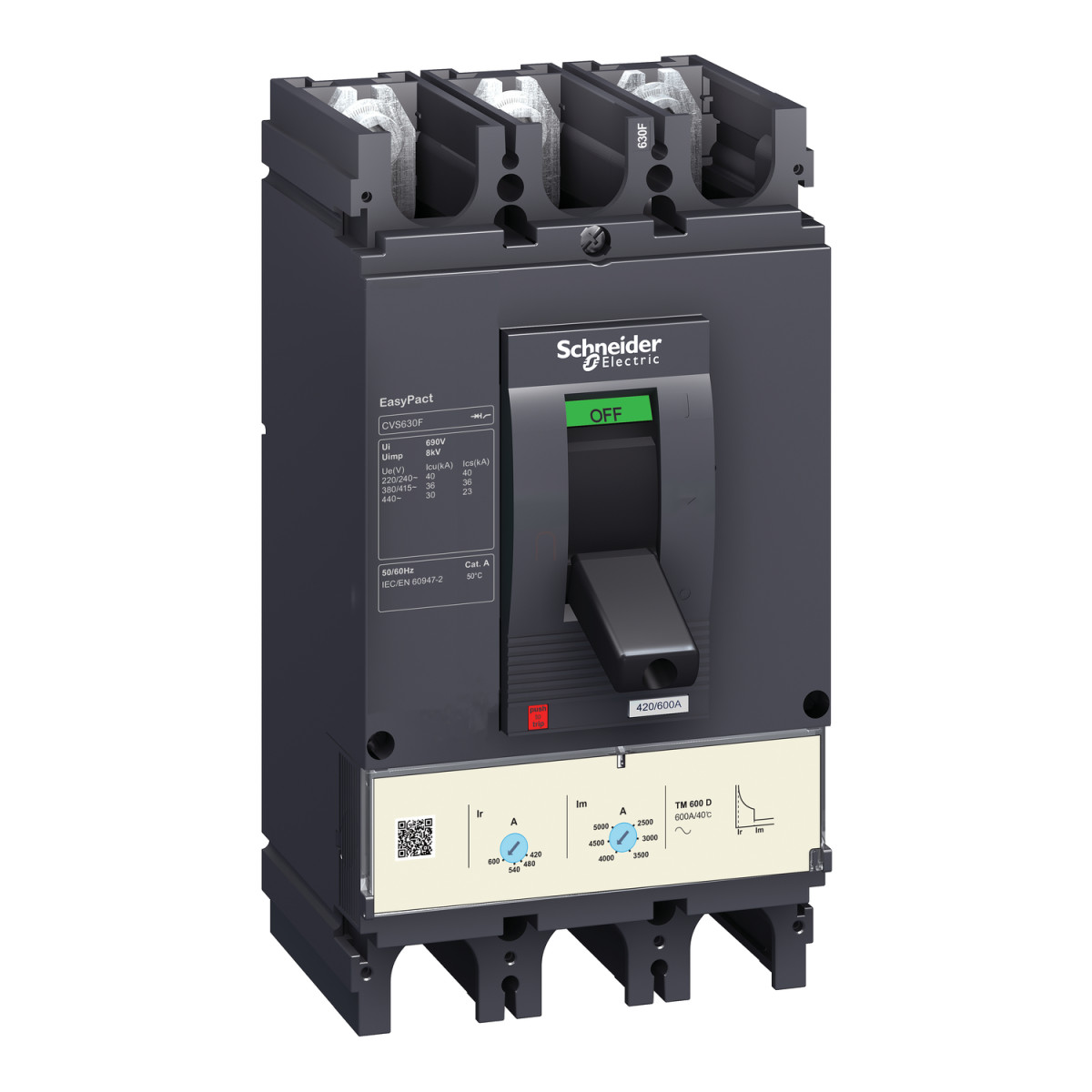

Az EasyPact CVS630F kompakt megszakító a Schneider Electric megbízható védelmi megoldása ipari és kereskedelmi elosztóhálózatok számára. A LV563306 cikkszámú, 600A névleges áramerősségű készülék kiváló választás olyan alkalmazásokhoz, ahol a középkategóriás megszakítási teljesítmény és a precíz védelmi funkciók egyaránt fontosak.
A CVS630F megszakító 36 kA megszakítóképességgel rendelkezik 415V AC feszültségnél, ami kimagasló védelmet biztosít a túlterhelések és rövidzárlatok ellen. A megszakítóban található TM-D típusú termomágneses kioldóegység kettős védelmi funkcióval rendelkezik: a termikus védelem beállítható 420-600A tartományban a túlterhelések ellen, míg a mágneses védelem pillanatszerűen működésbe lép rövidzárlat esetén. A mágneses kioldás beállítási tartománya 4-8-szorosa a névleges áramerősségnek, ami lehetővé teszi a készülék optimális testreszabását a védendő rendszer karakterisztikájához.
A készülék 3P3d konfigurációja három védett pólust jelent, földzárlat-védelmi funkció nélkül. Megbízhatóságát jelzi a 15000 mechanikai és 4000 villamos kapcsolási élettartam, ami hosszú távú üzemeltetést tesz lehetővé minimális karbantartási igény mellett. A CVS630F megszakító vezérlése billenőkapcsolóval történik, és a készülék rendelkezik érintkezőállás-visszajelzéssel is. A 8 kV impulzusfeszültség-állóság tovább erősíti a termék robosztusságát.
A megszakító fizikai paraméterei szintén figyelemre méltóak: 140 mm szélesség, 110 mm mélység és 255 mm magasság mellett könnyen illeszthető standard kapcsolószekrényekbe. A telepítés rugalmasságát növeli, hogy a csatlakozások csavaros kivitelűek, és mind a felső, mind az alsó csatlakozás frontális kialakítású. A készülék rögzítése alaplapra történik, ami egyszerű és stabil szerelést tesz lehetővé. Az EasyPact CVS630F megszakító (LV563306) ideális választás olyan rendszerintegrátorok és villamos szakemberek számára, akik megbízható, középkategóriás megszakítót keresnek ipari elosztóhálózatok védelmére, miközben szem előtt tartják a költséghatékony üzemeltetést.
Schneider Electric EasyPact CVS műszaki adatok
Főbb jellemzők
Termékcsalád: EasyPact
Termékcsalád részletesen: EasyPact CVS400...630
Terméknév: EasyPact CVS
Készülék rövid neve: CVS630F
Cikkszám: LV563306
Termék típus: Kompakt megszakító
Alkalmazás: Elosztás
Villamos jellemzők
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Földzárlat védelem (Vigi kiegészítő): Nincs
Névleges áramerősség [In]: 600 A 40 °C-on
Hálózat típus: AC
Felhasználási kategória: A kategória
Megszakítóképesség [Icu]: 40 kA Icu 220/240 V AC 50/60 Hz (IEC 60947-2 szerint)
36 kA Icu 380/415 V AC 50/60 Hz (IEC 60947-2 szerint)
30 kA Icu 440 V AC 50/60 Hz (IEC 60947-2 szerint)
Kioldóegység neve: TM-D
Kioldóegység technológia: Termikus-mágneses
Kioldóegység névleges áramerősség: 600 A 40 °C-on
Védelem típusa: Rövidzárlat védelem (mágneses)
Túlterhelés védelem (termikus)
Kiegészítő jellemzők
Névleges lökőfeszültség-állóság [Uimp]: 8 kV EN/IEC 60947-2 szerint
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kód: F
Névleges üzemi megszakítóképesség [Ics]: 40 kA 220/240 V AC 50/60 Hz (IEC 60947-2 szerint)
36 kA 380/415 V AC 50/60 Hz (IEC 60947-2 szerint)
23 kA 440 V AC 50/60 Hz (IEC 60947-2 szerint)
Mechanikai élettartam: 15000 ciklus
Villamos élettartam: 4000 ciklus 415 V In (IEC 60947-2 szerint)
Vezérlés típusa: Billenőkapcsoló
Termikus védelem beállítási tartomány: 420...600 A
Hosszú késleltetés beállítás típusa Ir: Állítható
Hosszú késleltetés beállítási tartomány: 0.7...1 x In
Hosszú késleltetés beállítási típusa: Rögzített
Pillanatnyi kioldás beállítási típusa Ii: Állítható
Pillanatnyi kioldás beállítási tartomány: 4...8 x In
Érintkezőállás jelző: Igen
Telepítés, méretek
Rögzítőelem: Alaplap
Rögzítési mód: Rögzített
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozások - kapcsok: Csavaros csatlakozás
Csatlakozási osztás: 45 mm
Kompatibilitási kód: CVS630
Szélesség: 140 mm
Mélység: 110 mm
Magasság: 255 mm
Környezeti feltételek
Szabványok: EN 60947-2
IEC 60947-2
Terméktanúsítványok: IEC
GOST
Érintésvédelmi osztály: II. osztály
Szennyezettségi szint: 3 IEC 60664-1 szerint
IP védettségi fokozat: IP40
Környezeti hőmérséklet tartomány üzemelés közben: -25...70 °C
Környezeti hőmérséklet tartomány tárolás esetén: -50...85 °C
