Az EasyPact CVS400F kompakt megszakító a Schneider Electric minőségi elosztóhálózati védelmi megoldása, amely 320A névleges áramerősséggel és 36kA megszakítóképességgel rendelkezik 415V AC hálózaton. Az LV540308 cikkszámú terméket elsősorban elosztóhálózatok védelmére tervezték, ahol megbízható teljesítményre és pontos védelemre van szükség.
A CVS400F megszakító 4 pólusú kialakítással és 3D védelmi funkcióval rendelkezik, ami azt jelenti, hogy négy áramvezető pályával rendelkezik, de csak három fázison biztosít védelmet. A bal oldalon található a semleges pólus, amely nincs védelemmel ellátva. A beépített TM-D hőmágneses kioldó egység biztosítja mind a túlterhelés elleni termikus védelmet (224-320A beállítási tartományban), mind a rövidzárlat elleni mágneses védelmet (5...10 x In beállítási tartományban). Ez a kombináció tökéletes megoldást nyújt általános elosztóhálózati alkalmazásokhoz, ahol a megbízható védelem mellett fontos a szelektív működés.
A megszakító kiemelkedő műszaki paraméterei közé tartozik a 40kA megszakítóképesség 220/240V AC hálózaton, a 36kA megszakítóképesség 380/415V AC hálózaton, valamint a 30kA megszakítóképesség 440V AC hálózaton. Az [Ics] üzemi megszakítóképesség értéke is kimagasló: 40kA 220/240V AC, 36kA 380/415V AC, és 23kA 440V AC feszültségszinteken. A készülék 8kV névleges lökőfeszültség-állósággal rendelkezik az EN/IEC 60947-2 szabvány szerint, ami kiváló védelmet biztosít túlfeszültség esetén. A kézi működtetésű billenőkaros kapcsolóval ellátott megszakító mechanikai élettartama 15000 kapcsolási ciklus, míg villamos élettartama 6000 ciklus 415V és névleges áram mellett.
A CVS400F megszakító kompakt méretekkel rendelkezik: szélessége 185 mm, mélysége 110 mm, magassága pedig 255 mm. A termék rögzítése hátlapra történik, fix beépítési móddal. Mind a felső, mind az alsó csatlakozás előlről történik, csavaros kötéssel, 45 mm-es csatlakozási osztással. Az IP40 védelmi fokozattal rendelkező megszakító széles hőmérsékleti tartományban (-25...70°C) használható, így különböző környezeti feltételek mellett is megbízhatóan működik. A terméket az IEC 60947-2, EN 60947-2 szabványok szerint tervezték és gyártották, valamint GOST és IEC tanúsítványokkal rendelkezik. A Schneider Electric LV540308 megszakító tehát ideális választás ipari, kereskedelmi és infrastrukturális létesítmények villamos elosztóhálózatainak védelmére, ahol fontos a megbízható működés és a precíz védelmi funkciók.

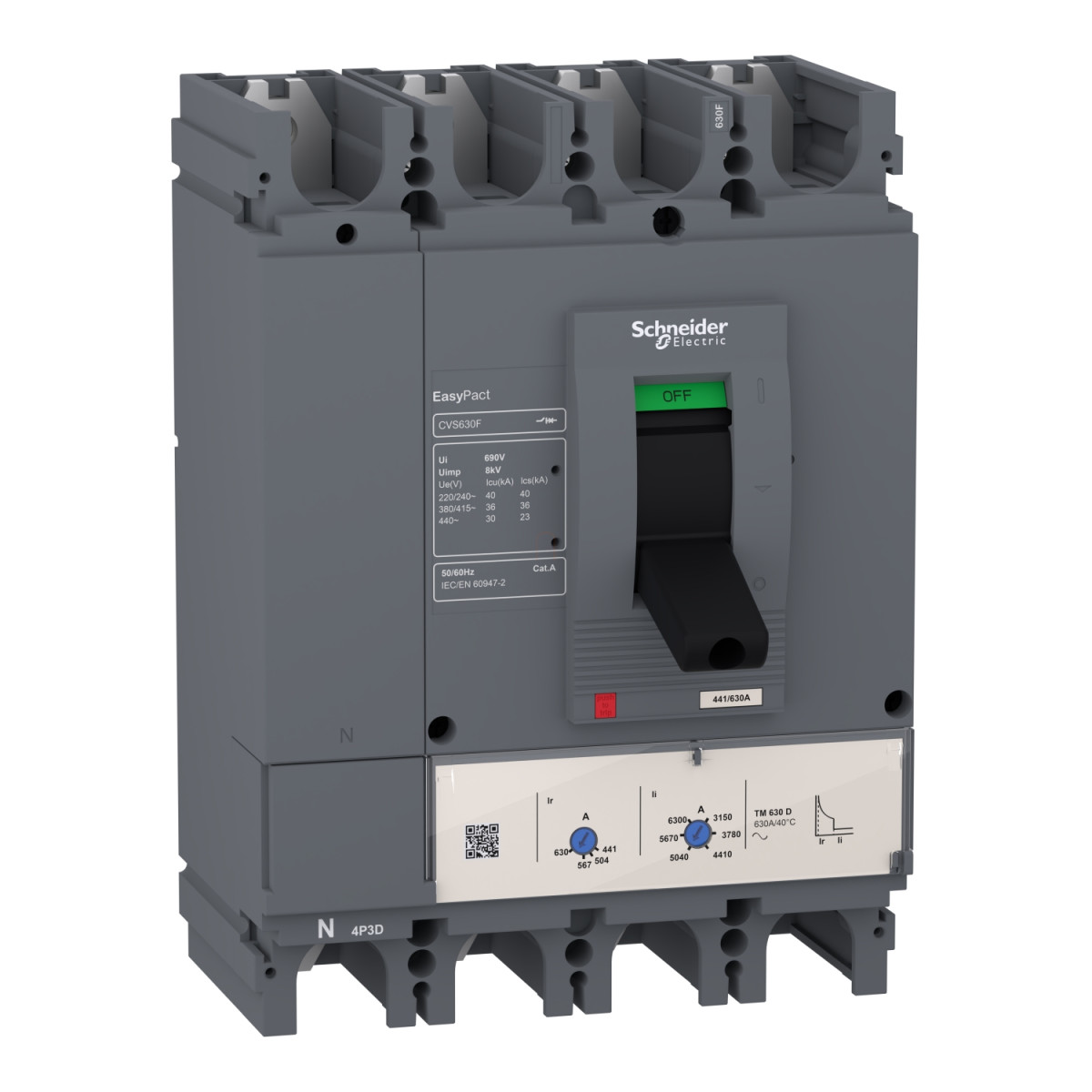

Schneider Electric EasyPact CVS - LV540308 -CVS400F 4P 36kA komplett megszakító TM320D 4P3D kioldóval műszaki adatok
Általános jellemzők
Termékcsalád: EasyPact
Termékcsalád típusa: EasyPact CVS400...630
Terméknév: EasyPact CVS
Eszköz rövid neve: CVS400F
Termék vagy komponens típusa: Megszakító
Eszköz alkalmazása: Elosztás
Műszaki jellemzők
Pólusok leírása: 4P
Védett pólusok leírása: 3D
Földzárlat védelem (Vigi kiegészítő): Nélkül
[In] névleges áram: 320 A, 40 °C-on
Hálózat típusa: AC
Felhasználási kategória: A kategória
[Icu] Megszakítóképesség: 40 kA Icu 220/240 V AC 50/60 Hz esetén, IEC 60947-2 szerint
36 kA Icu 380/415 V AC 50/60 Hz esetén, IEC 60947-2 szerint
30 kA Icu 440 V AC 50/60 Hz esetén, IEC 60947-2 szerint
Kioldóegység neve: TM-D
Kioldóegység technológiája: Hőmágneses
Kioldóegység névleges értéke: 320 A, 40 °C-on
Védelem típusa: Rövidzárlat elleni védelem (mágneses)
Túlterhelés elleni védelem (termikus)
Kiegészítő információk
[Uimp] névleges lökőfeszültség-állóság: 8 kV, EN/IEC 60947-2 szerint
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kódja: F
[Ics] névleges üzemi megszakítóképesség: 40 kA, 220/240 V AC 50/60 Hz esetén, IEC 60947-2 szerint
36 kA, 380/415 V AC 50/60 Hz esetén, IEC 60947-2 szerint
23 kA, 440 V AC 50/60 Hz esetén, IEC 60947-2 szerint
Semleges vezető helyzete: Bal
Mechanikai élettartam: 15000 ciklus
Villamos élettartam: 6000 ciklus, 415 V In, IEC 60947-2 szerint
Vezérlés típusa: Billenőkar
Termikus védelem beállítási tartománya: 224...320 A
Semleges vezető védelem beállítása: Védelem nélkül (3D)
Hosszú késleltetési kioldási beállítás típus Ir: Állítható
Hosszú késleltetési kioldási beállítási tartomány: 0,7...1 x In
Hosszú késleltetés beállítási típusa: Fix
Pillanat kioldási beállítás típus Ii: Állítható
Pillanat kioldási beállítási tartomány: 5...10 x In
Kontaktus pozíció jelző: Igen
Rögzítési alap: Hátlap
Rögzítési mód: Fix
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozások - terminálok: Csavaros csatlakozás
Csatlakozási osztás: 45 mm
Kompatibilitási kód: CVS400
Méretek és környezeti feltételek
Szélesség: 185 mm
Mélység: 110 mm
Magasság: 255 mm
Szabványok: IEC 60947-2, EN 60947-2
Termék tanúsítványok: GOST, IEC
Áramütés elleni védelem osztálya: II. osztály
Szennyezettségi fok: 3, IEC 60664-1 szerint
IP védettségi fokozat: IP40
Környezeti levegő hőmérséklet üzemeltetéshez: -25...70 °C
Környezeti levegő hőmérséklet tároláshoz: -50...85 °C
