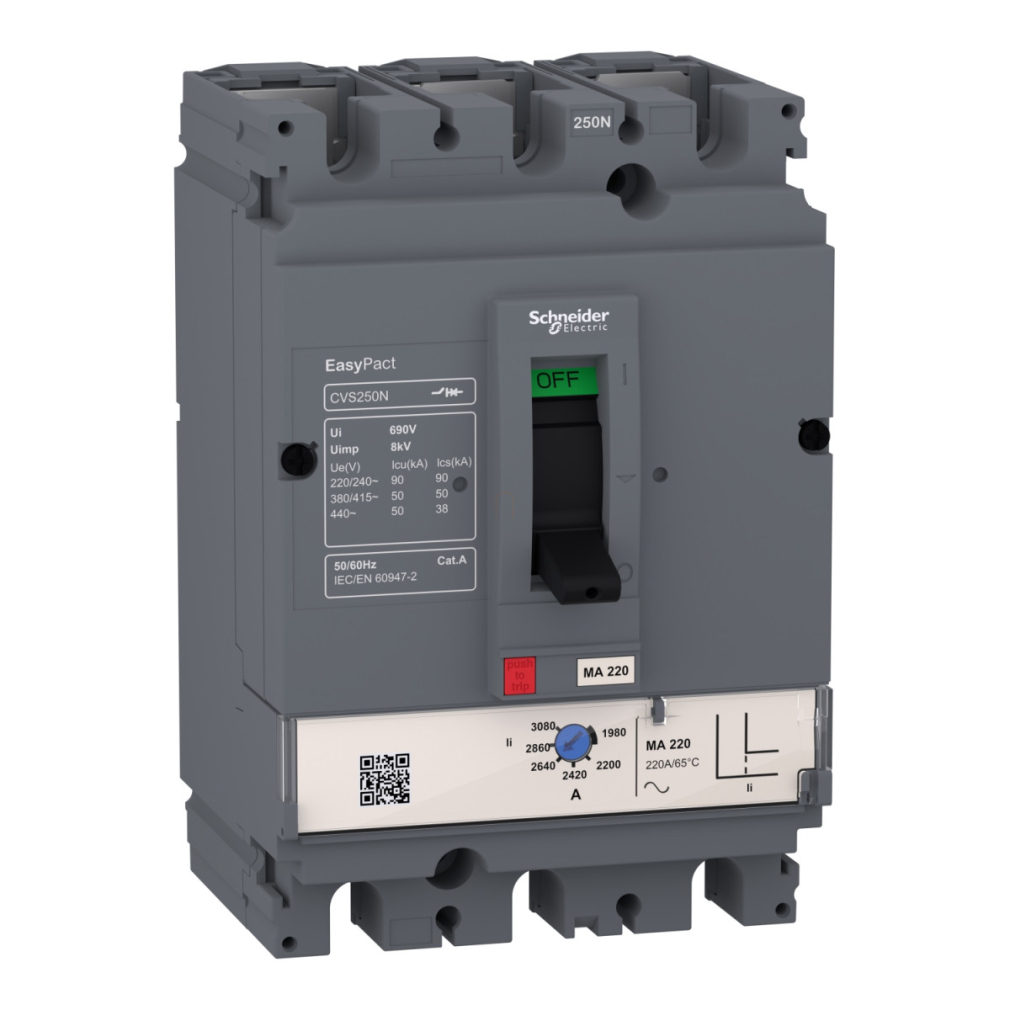

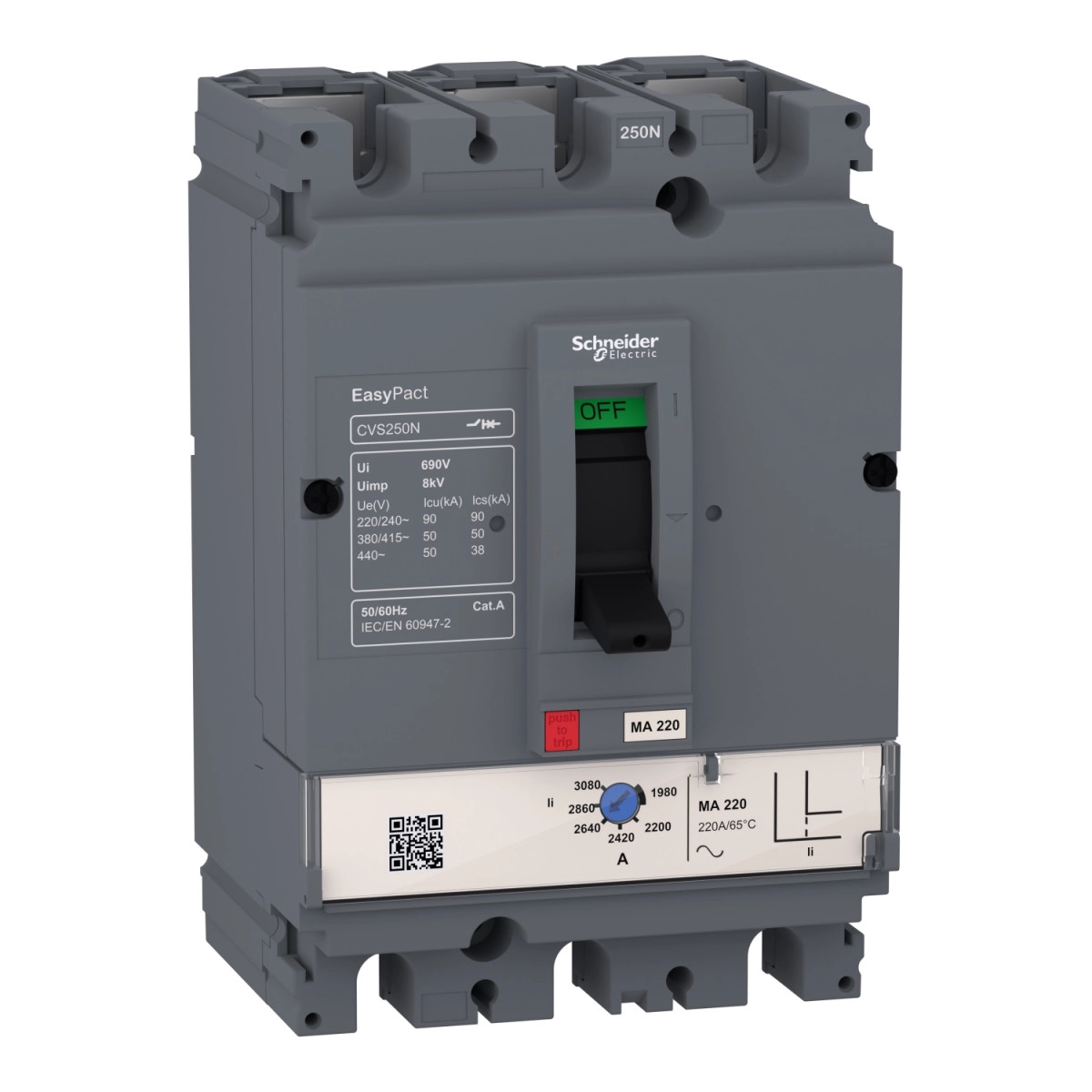

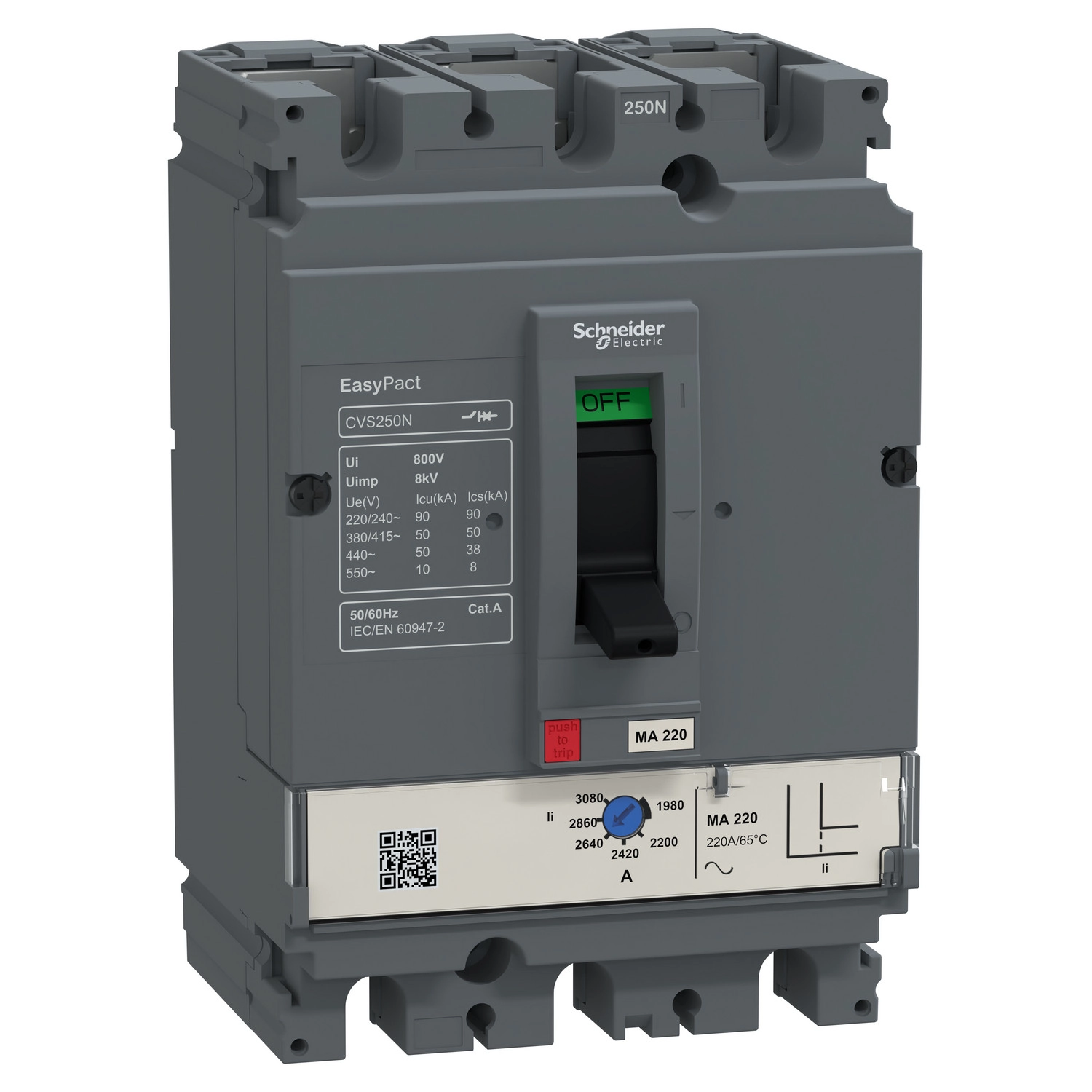

Az EasyPact CVS250N kismegszakító a Schneider Electric megbízható védelmi eszközeinek EasyPact termékcsaládjába tartozik, amely kifejezetten motorvédelmi alkalmazásokra lett optimalizálva. A LV525442 cikkszámú, 3P3D (3 pólusú, 3 védett pólus) kialakítású készülék 220 A névleges áramerősséggel rendelkezik 65 °C környezeti hőmérsékleten, és kiemelkedő megszakítóképességet biztosít: 50 kA 380/415 V AC feszültségen, 40 kA 440 V AC-n, valamint 80 kA 220/240 V AC-n (az IEC 60947-2 szabványnak megfelelően).
A CVS250N motorvédő kismegszakító mágneskapcsolóval (MA trip unit) rendelkezik, amely kifejezetten a rövidzárlati védelemre koncentrál. A készülék pillanatnyi kioldási árama állítható, 9-14-szeres névleges áramerősség között. A kompakt méretű (105 x 86 x 161 mm) készülék szilárd rögzítéssel, hátlapra szerelhető, és mind a felső, mind az alsó csatlakozási pontjai elöl találhatók, ami megkönnyíti a telepítést és a karbantartást. A csavaros csatlakozással ellátott terminálok 35 mm-es bekötési osztással rendelkeznek.
A CVS250N kiemelkedő mechanikai tartóssággal bír: 20000 ciklust képes teljesíteni, míg elektromos élettartama 10000 ciklus 415 V névleges feszültségen. A készülék rendelkezik érintkezőállás-jelzővel, ami a vizuális ellenőrzést segíti. A billenőkapcsolós vezérlés intuitív használatot tesz lehetővé. A termék Class II érintésvédelmi osztályú és IP40 védettségi szinttel rendelkezik, így por ellen megfelelő védelmet nyújt.
A Schneider Electric EasyPact CVS250N kismegszakító széles hőmérsékleti tartományban (-25...70 °C üzemi, -50...85 °C tárolási) használható, ami különféle ipari környezetekben is megbízható működést garantál. Megfelel az EN 60947-2 és IEC 60947-2 szabványoknak, valamint rendelkezik GOST és IEC tanúsítványokkal. A 8 kV névleges lökőfeszültség-állóság (az EN/IEC 60947-2 szerint) kiváló védelmet biztosít túlfeszültség esetén, míg az 50/60 Hz hálózati frekvencia kompatibilitás a legtöbb villamos hálózattal való együttműködést lehetővé teszi. A CVS250N "N" megszakítóképességi kóddal rendelkezik, és az [Ics] üzemi megszakítóképessége 30 kA 440 V AC, 50 kA 380/415 V AC, valamint 80 kA 220/240 V AC feszültségen (az IEC 60947-2 szabványnak megfelelően).
EasyPact CVS250N műszaki adatok
Fő jellemzők
Termékcsalád: EasyPact
Terméksorozat: EasyPact CVS100...250
Terméknév: EasyPact CVS
Eszköz rövid neve: CVS250N
Cikkszám: LV525442
Termék típusa: Megszakító
Eszköz alkalmazása: Motor
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Földzárlat védelem (Vigi kiegészítő): Nincs
Névleges áramerősség [In]: 220 A 65 °C-on
Hálózat típusa: AC
Felhasználási kategória: A kategória
Megszakítóképesség
[Icu] Megszakítóképesség: 50 kA Icu 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
40 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
80 kA Icu 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Kioldóegység neve: MA
Kioldóegység technológiája: Mágneses
Kioldóegység névleges árama: 220 A 65 °C-on
Védelem típusa: Rövidzárlat elleni védelem (mágneses)
Kiegészítő információk
Névleges lökőfeszültség-állóság [Uimp]: 8 kV az EN/IEC 60947-2 szerint
Hálózati frekvencia: 50/60 Hz
Megszakítóképességi kód: N
[Ics] Névleges üzemi megszakítóképesség: 30 kA 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
50 kA 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
80 kA 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus 415 V In esetén az IEC 60947-2 szerint
Vezérlés típusa: Billenőkapcsoló
Pillanatnyi kioldási beállítás típusa Ii: Állítható
Pillanatnyi kioldási beállítási tartomány: 9...14 x In
Érintkezőállás-jelző: Igen
Szerelési jellemzők
Szerelési felület: Hátlap
Szerelési mód: Fix
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozások - terminálok: Csavaros csatlakozás
Csatlakozási osztás: 35 mm
Kompatibilitási kód: CVS250
Méretek
Szélesség: 105 mm
Mélység: 86 mm
Magasság: 161 mm
Környezeti paraméterek
Szabványok: EN 60947-2, IEC 60947-2
Terméktanúsítványok: GOST, IEC
Érintésvédelmi osztály: Class II
IP védettségi fokozat: IP40
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
