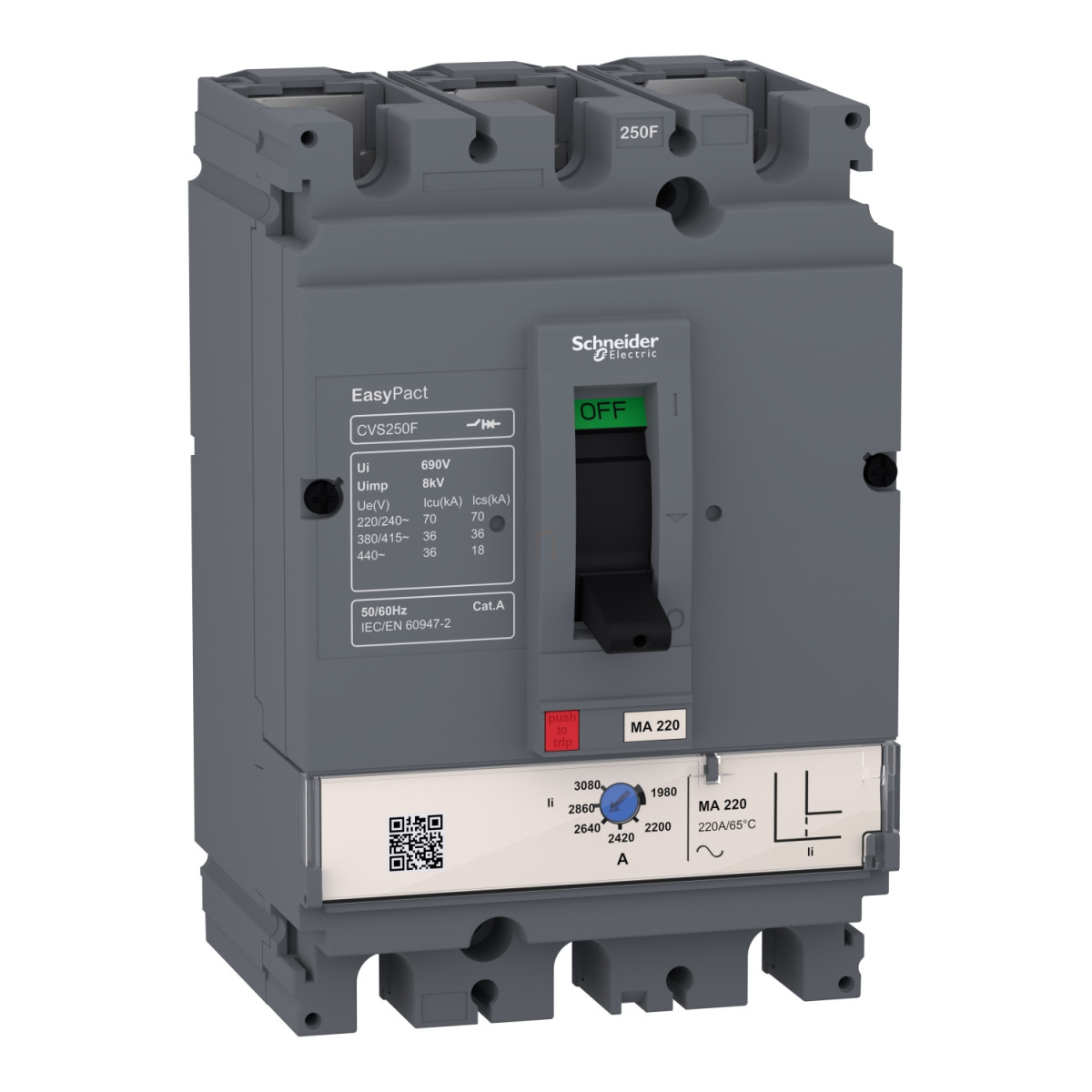

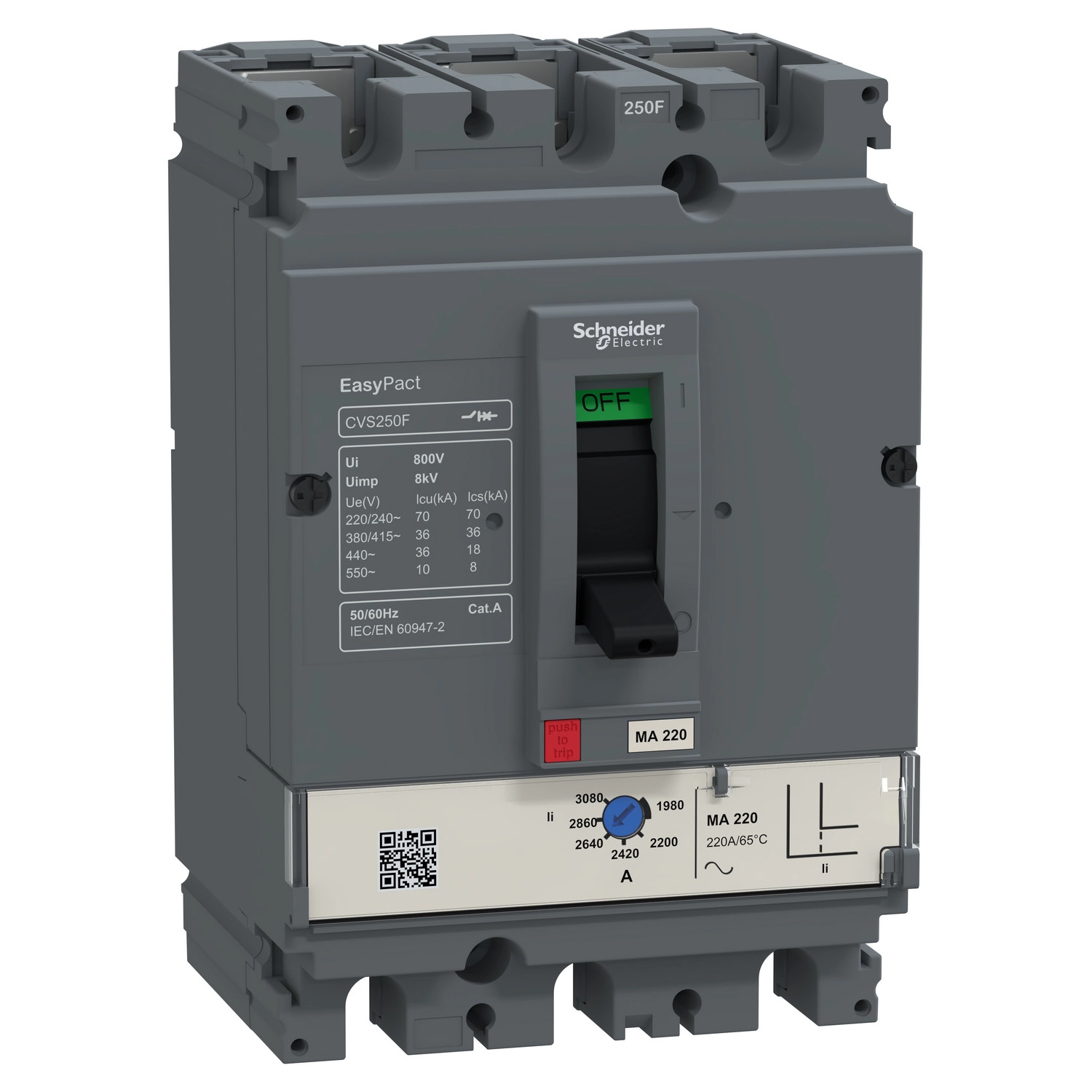

Az EasyPact CVS250F megszakító a Schneider Electric megbízható áramkörvédő eszköze, amely kiváló megoldást kínál motorvédelemre és egyéb ipari alkalmazásokhoz. Ez a 3 pólusú, 220 A névleges áramerősségű készülék, LV525439 cikkszámmal, az EasyPact CVS termékcsalád tagja, amely egyesíti a magas műszaki színvonalat a költséghatékony kialakítással.
A CVS250F kiváló szakítókapacitással rendelkezik, amely eléri a 70 kA-t 220/240 V AC hálózaton, 36 kA-t 380/415 V AC és 440 V AC hálózatokon 50/60 Hz frekvencián, az IEC 60947-2 szabványnak megfelelően. A megszakító MA típusú kioldóegységgel van felszerelve, amely mágneses kioldási technológiát használ rövidzárlat elleni védelemhez. Az azonnali kioldási tartomány állítható, 9-14-szerese a névleges áramerősségnek, így lehetőséget ad az alkalmazási környezetnek megfelelő pontos beállításra. A névleges áramerősség 220 A 40 °C környezeti hőmérsékleten.
A készülék rendelkezik érintkező helyzetjelzővel és toggle típusú működtetővel, amely megkönnyíti a használatot. A megszakító mechanikai élettartama 20 000 ciklus, míg villamos élettartama eléri a 10 000 ciklust 415 V In terhelésen, az IEC 60947-2 szabvány szerint. A CVS250F megszakító IP40-es védettségi fokozattal rendelkezik, és Class II érintésvédelmi osztályba tartozik. A környezeti működési hőmérséklet-tartománya -25 °C és +70 °C között van, míg tárolási hőmérséklet-tartománya -50 °C és +85 °C között mozog.
A Schneider Electric EasyPact CVS250F megszakító szerelési támogatása hátlap, rögzítési módja fix. Mind a felső, mind az alsó csatlakozás elölről történik, csavaros csatlakozókkal. A csatlakozási osztás 35 mm. A készülék méretei: 105 mm szélesség, 86 mm mélység és 161 mm magasság. Kompatibilitási kódja CVS250. A készülék megfelel az EN 60947-2 és IEC 60947-2 szabványoknak, és rendelkezik GOST és IEC tanúsítványokkal. A LV525439 megszakító szennyzési foka 3, az IEC 60664-1 szerint. Az impulzus-állóság: 8 kV az EN/IEC 60947-2 szabványnak megfelelően. Névleges üzemi szakítóképessége (Ics) 18 kA 440 V AC, 36 kA 380/415 V AC, valamint 70 kA 220/240 V AC hálózaton, 50/60 Hz frekvencián, az IEC 60947-2 szerint.
Schneider Electric EasyPact CVS - LV525439 -CVS250F 3P 36kA komplett megszakító MA220 3P3D kioldóval műszaki adatok
Általános tulajdonságok
Termékcsalád: EasyPact
Termékcsalád kód: EasyPact CVS100...250
Terméknév: EasyPact CVS
Készülék rövid név: CVS250F
Termék vagy alkatrész típusa: Megszakító
Alkalmazás: Motor
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Földzárlat védelem (Vigi kiegészítő): Nélkül
Villamos paraméterek
Névleges áramerősség: 220 A 40 °C-on
Hálózat típusa: AC
Felhasználási kategória: A kategória
Szakítókapacitás: 36 kA Icu 440 V AC 50/60 Hz IEC 60947-2 szerint
Szakítókapacitás: 36 kA Icu 380/415 V AC 50/60 Hz IEC 60947-2 szerint
Szakítókapacitás: 70 kA Icu 220/240 V AC 50/60 Hz IEC 60947-2 szerint
Kioldóegység neve: MA
Kioldóegység technológiája: Mágneses
Kioldóegység névleges árama: 220 A 40 °C-on
Védelem típusa: Rövidzárlat védelem (mágneses)
Névleges impulzus állóság: 8 kV EN/IEC 60947-2 szerint
Hálózati frekvencia: 50/60 Hz
Szakítókapacitás kód: F
Névleges üzemi szakítóképesség: 18 kA 440 V AC 50/60 Hz IEC 60947-2 szerint
Névleges üzemi szakítóképesség: 36 kA 380/415 V AC 50/60 Hz IEC 60947-2 szerint
Névleges üzemi szakítóképesség: 70 kA 220/240 V AC 50/60 Hz IEC 60947-2 szerint
Mechanikai élettartam: 20000 ciklus
Villamos élettartam: 10000 ciklus 415 V In IEC 60947-2 szerint
Működési jellemzők
Vezérlés típusa: Kapcsolókar
Pillanatnyi kioldás beállítási típusa Ii: Állítható
Pillanatnyi kioldás beállítási tartománya: 9...14 x In
Érintkező helyzetjelző: Igen
Telepítési adatok
Rögzítési támogatás: Hátlap
Rögzítési mód: Fix
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozás - sorkapcsok: Csavaros csatlakozás
Csatlakozási osztás: 35 mm
Kompatibilitási kód: CVS250
Méretek
Szélesség: 105 mm
Mélység: 86 mm
Magasság: 161 mm
Környezet
Szabványok: EN 60947-2, IEC 60947-2
Terméktanúsítványok: GOST, IEC
Villamos áramütés elleni védelem osztálya: II. osztály
Szennyezési fok: 3 IEC 60664-1 szerint
IP védettségi fokozat: IP40
Környezeti hőmérséklet tartomány üzem közben: -25…70 °C
Környezeti hőmérséklet tartomány tároláskor: -50…85 °C
