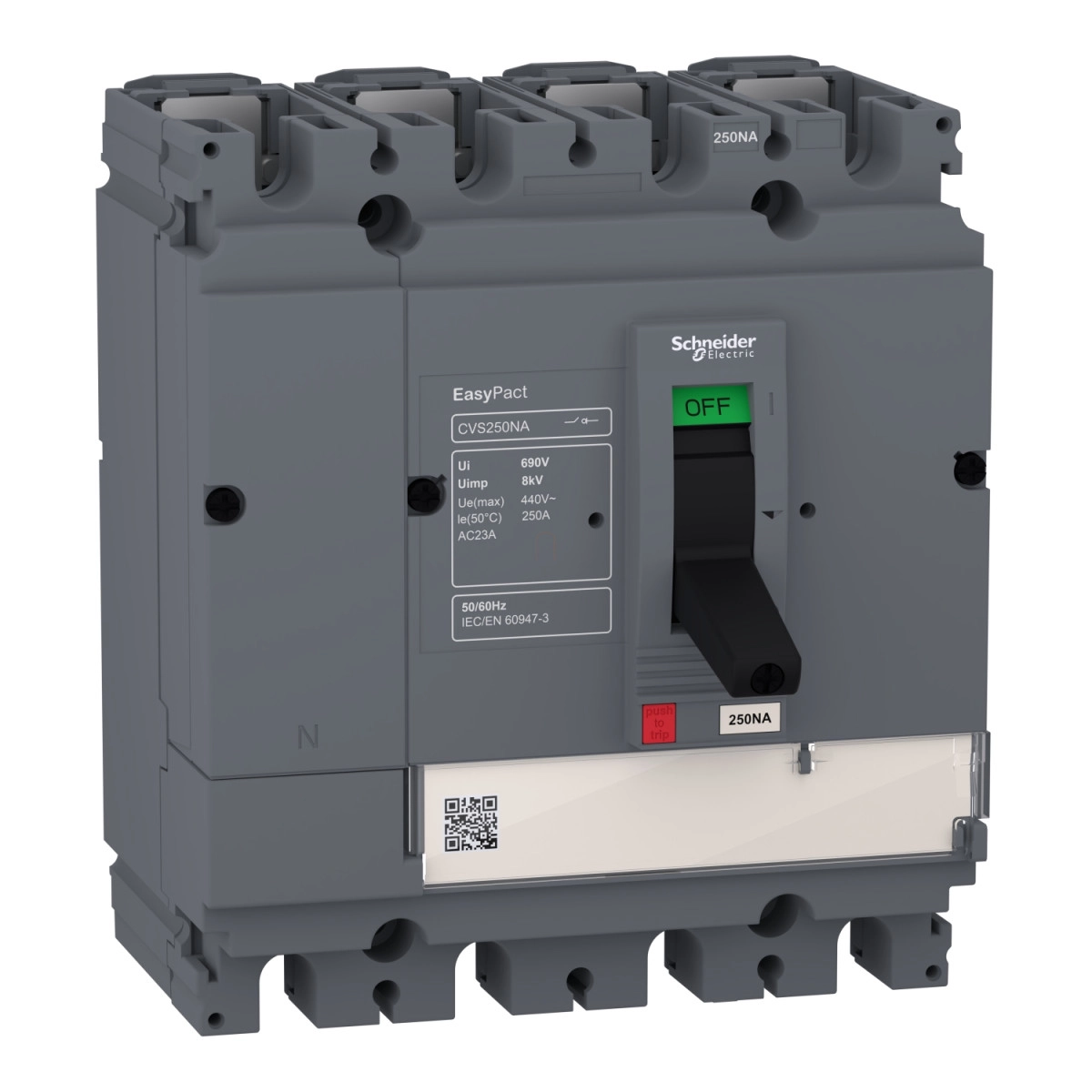

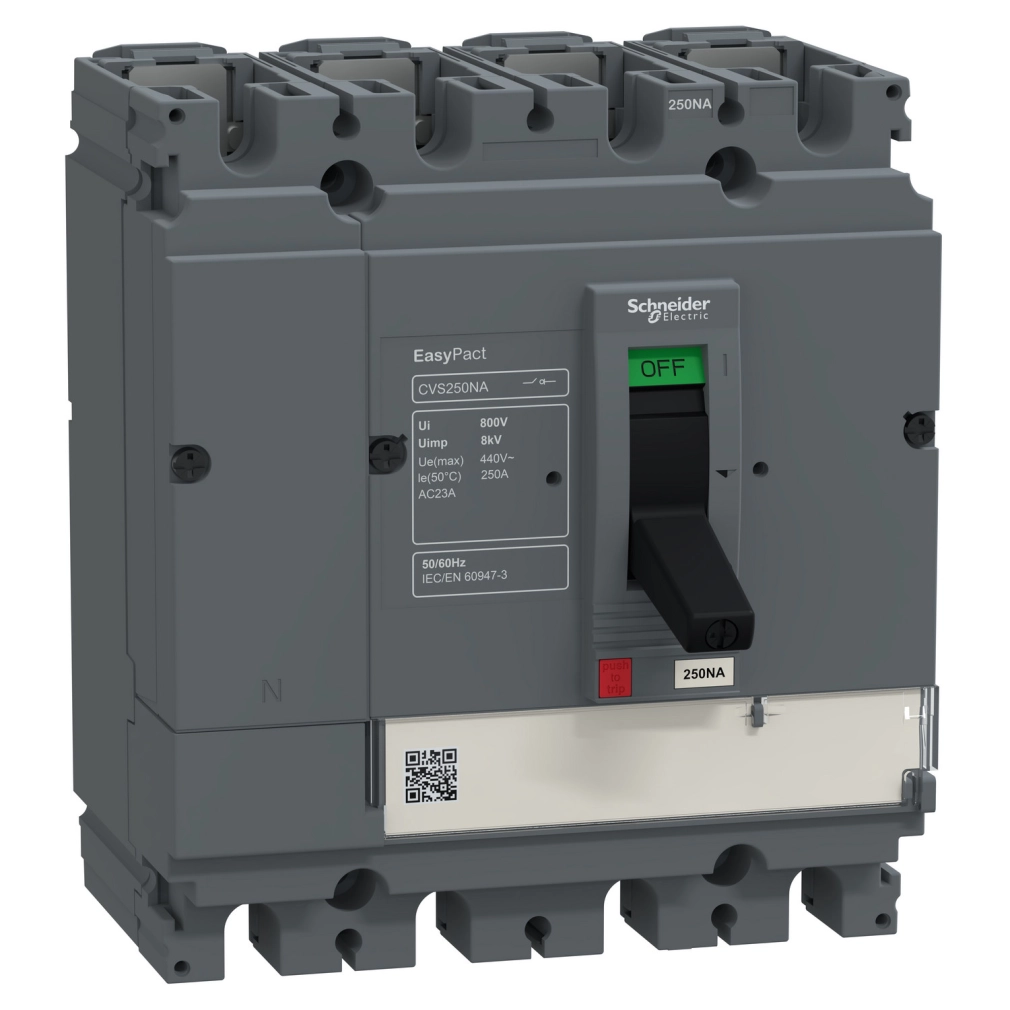

A Schneider Electric EasyPact CVS250NA egy kiváló minőségű, 4 pólusú, 250A-es szakaszoló kapcsoló, amely elsősorban elosztóhálózatokban történő alkalmazásra lett kifejlesztve. Az LV525426 cikkszámú termék az EasyPact CVS termékvonal része, amely megbízható és költséghatékony megoldást kínál a különböző ipari és kereskedelmi elosztórendszerekben való használatra.
Ez a szakaszoló kapcsoló 250A névleges üzemi árammal rendelkezik, amely megfelel mind az AC-22A, mind az AC-23A használati kategóriának különböző feszültségszinteken (220/240V, 380/415V és 440V esetén is). A készülék 50 °C környezeti hőmérsékleten 250A konvencionális termikus áramot képes vezetni. A rövidzárlati bekapcsolóképessége 75 kA, amennyiben a rendszerben upstream védelmi kismegszakító is található, míg önállóan 4,9 kA értéket biztosít. A CVS250NA szigetelési tulajdonsága kiváló, megfelel az EN 60947-3 és IEC 60947-3 szabványoknak, ezáltal alkalmas leválasztásra is.
A termék mechanikai tartóssága kiemelkedő, 20000 kapcsolási ciklust garantál az IEC 60947-3 szabvány szerint. Az elektromos élettartam tekintetében is meggyőző teljesítményt nyújt: AC-22A és AC-23A kategóriában egyaránt 6500 ciklust biztosít 415V AC 50/60Hz In terhelésnél. A CVS250NA rövid idejű túláram-terhelhetősége szintén figyelemre méltó: 1,35 kA 20 másodpercig, valamint 3,5 kA 1 vagy 3 másodpercig az IEC 60947-3 szabvány előírásainak megfelelően. A kapcsoló tartalmaz érintkezőhelyzet-jelzőt a biztonságos üzemeltetés érdekében.
A CVS250NA szakaszoló kapcsoló rögzítése hátlapra történik, a vezérlése billentyűs mechanizmussal, az elektromos csatlakozások pedig elölről történnek mind a felső, mind az alsó oldalon. A készülék méretei kompaktak és jól illeszkednek az elosztóberendezésekbe: magassága 161 mm, szélessége 140 mm, mélysége pedig 86 mm. A termék a II. érintésvédelmi osztályba tartozik és 3-as szennyezettségi fokozatnak megfelelően lett tervezve az IEC 60664-1 szerint. Működési hőmérséklet-tartománya széles, -25°C-tól +70°C-ig terjed, ami sokoldalú felhasználást tesz lehetővé különböző környezeti feltételek mellett.
Schneider Electric EasyPact CVS - LV525426 -CVS250NA 250A 4P szakaszoló kapcsoló műszaki adatok
Fő jellemzők
Termékkategória: EasyPact CVS100...250
Sorozat: EasyPact
Terméknév: EasyPact CVS
Rövidített készüléknév: CVS250NA
Termék vagy komponens típusa: Szakaszoló kapcsoló
Alkalmazás: Elosztás
Pólusok leírása: 4P
Hálózat típusa: AC
Elektromos jellemzők
Névleges üzemi áram:
AC-22A: 250 A AC 50/60 Hz 220/240 V
AC-22A: 250 A AC 50/60 Hz 380/415 V
AC-22A: 250 A AC 50/60 Hz 440 V
AC-23A: 250 A AC 50/60 Hz 220/240 V
AC-23A: 250 A AC 50/60 Hz 380/415 V
AC-23A: 250 A AC 50/60 Hz 440 V
Konvencionális szabad levegőben mérhető termikus áram: 250 A 50 °C-on
Névleges zárlati bekapcsolóképesség:
75 kA előtétvédelemmel ellátott megszakítóval
4,9 kA csak szakaszolókapcsolóval
Megszakítóképesség kódja: NA
Leválasztási alkalmasság: Igen, megfelel az EN 60947-3 szabványnak
Igen, megfelel az IEC 60947-3 szabványnak
Felhasználási kategória:
AC-23A
AC-22A
Földzárlat-védelem: Nincs
Kiegészítő adatok
Hálózati frekvencia: 50/60 Hz
Vezérlés típusa: Billentyűs
Szerelési mód: Rögzített
Szerelési alap: Hátlap
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Névleges rövid idejű zárlati áram:
1,35 kA 20 s-ig az IEC 60947-3 szerint
3,5 kA 1 s-ig az IEC 60947-3 szerint
3,5 kA 3 s-ig az IEC 60947-3 szerint
Érintkezőállás-jelző: Igen
Látható szakaszolás: Nem
Mechanikai jellemzők
Mechanikai élettartam: 20000 ciklus az IEC 60947-3 szerint
Elektromos élettartam:
AC-22A: 6500 ciklus 415 V AC 50/60 Hz In az IEC 60947-3 szerint
AC-23A: 6500 ciklus 415 V AC 50/60 Hz In az IEC 60947-3 szerint
Csatlakozási távolság: 35 mm
Magasság: 161 mm
Szélesség: 140 mm
Mélység: 86 mm
Környezeti jellemzők
Szabványok:
EN 60947-3
IEC 60947-3
Terméktanúsítványok:
IEC
GOST
Érintésvédelmi osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60664-1 szerint
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
