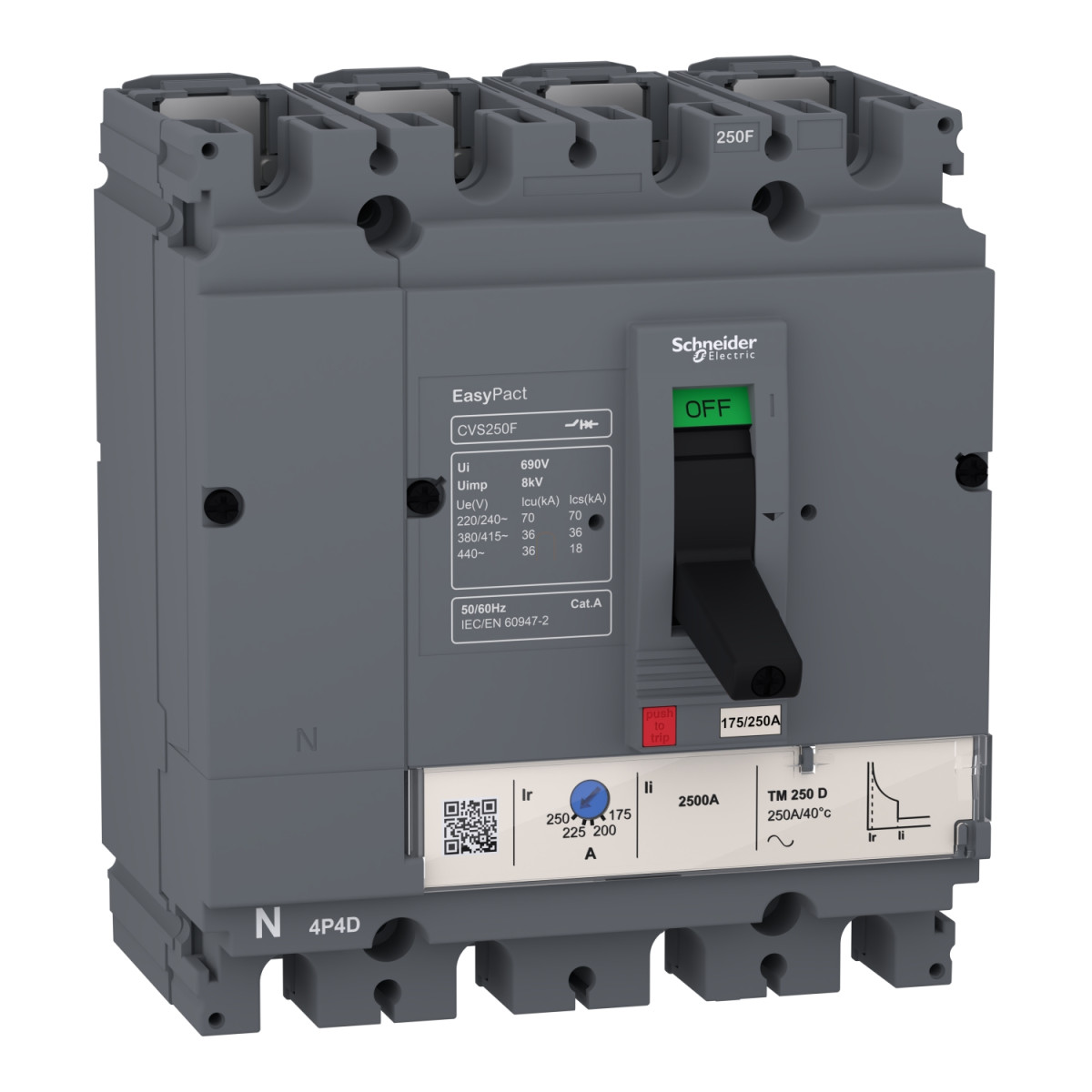

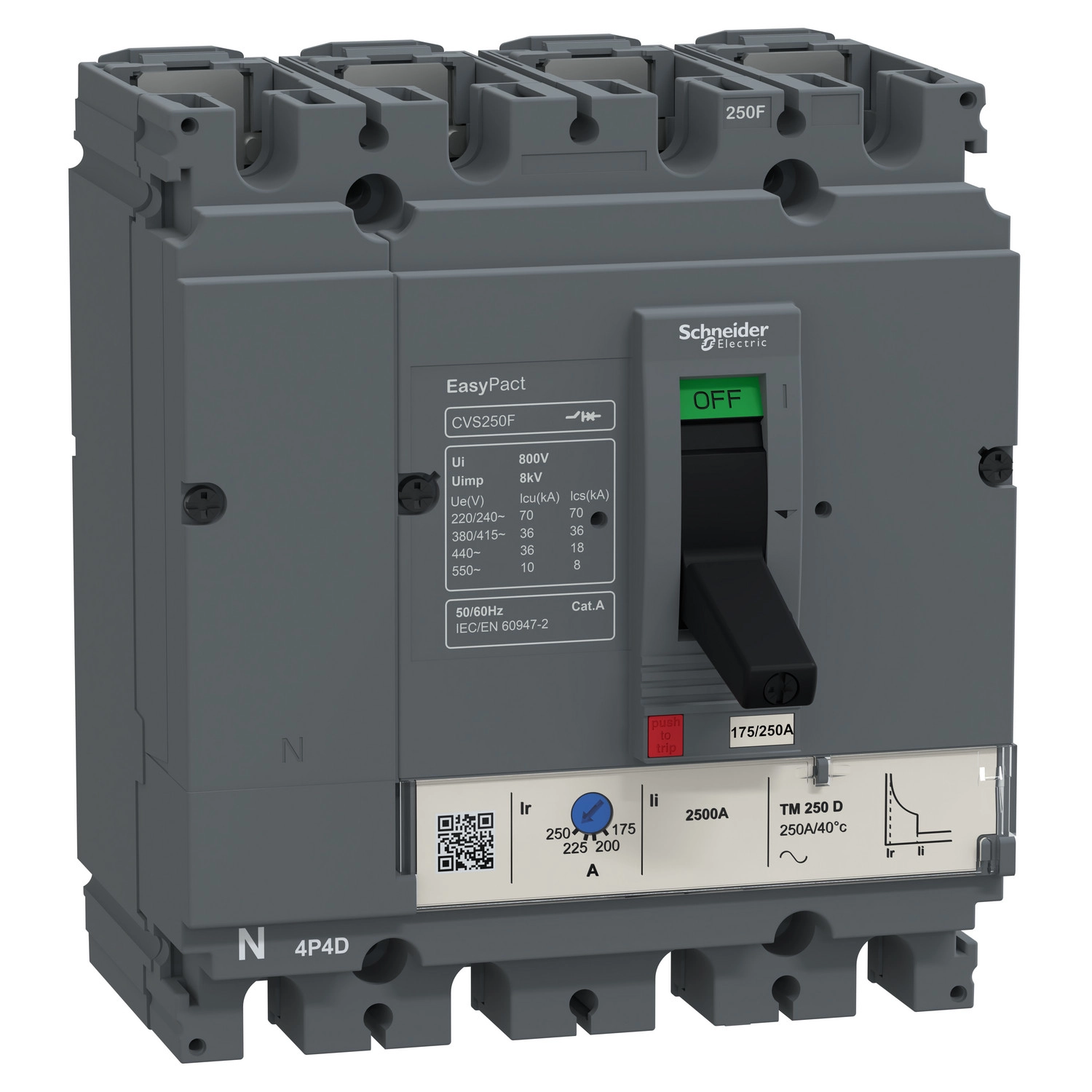

A Schneider Electric EasyPact CVS250F típusú megszakító egy megbízható, nagy teljesítményű védelmi eszköz, amelyet kifejezetten elosztóhálózatok védelmére terveztek. Ez a 4 pólusú, 4 védett pólussal (4P4D) rendelkező kompakt kivitelű megszakító 250 A névleges áramerősségre van méretezve, és kiváló rövidzárlati szakítóképességgel rendelkezik akár 36 kA-ig 380/415 V AC hálózatokon.
Az LV525353 cikkszámú EasyPact CVS250F megszakító termál-mágneses kioldóegységgel (TM-D) van felszerelve, amely kettős védelmet biztosít: egyrészt túlterhelés elleni termikus védelmet, másrészt rövidzárlat elleni mágneses védelmet. A termikus védelem beállítási tartománya 175-250 A között állítható, így rugalmasan alkalmazható különböző terhelési igényekhez. A mágneses kioldás fix értéken, 2500 A-nél aktiválódik, amely gyors lekapcsolást biztosít rövidzárlat esetén. A reflexes kioldási idő kevesebb mint 10 milliszekundum, ami garantálja a hatékony védelmet kritikus helyzetekben.
A Schneider Electric EasyPact CVS250F megszakító kiemelkedő műszaki paraméterekkel rendelkezik. A névleges impulzus-állófeszültsége (Uimp) 8 kV az EN/IEC 60947-2 szabványnak megfelelően. A megszakító használati kategóriája A, ami azt jelenti, hogy általános alkalmazási területekre tervezték. A szakítóképesség (Icu) értéke 70 kA 220/240 V AC hálózaton, míg 36 kA 380/415 V AC hálózaton, és 36 kA 440 V AC hálózaton is, 50/60 Hz frekvencián. A névleges üzemi szakítóképessége (Ics) 70 kA 220/240 V AC esetén, 36 kA 380/415 V AC esetén, és 18 kA 440 V AC esetén. Az F szakítóképességi kód kiváló teljesítményt jelez.
Az EasyPact CVS250F megszakító mechanikai élettartama 20.000 kapcsolási ciklus, míg elektromos élettartama 10.000 ciklus 415 V névleges feszültségen, ami hosszú távú, megbízható működést biztosít. A kapcsolási mód billenőkapcsolós kialakítású, ami egyszerű és biztonságos kezelhetőséget tesz lehetővé. A készülék kompakt méretekkel rendelkezik: szélessége 140 mm, mélysége 86 mm, magassága pedig 161 mm, ami elősegíti a helytakarékos beépítést kapcsolószekrényekbe vagy elosztótáblákba. A semleges vezeték pozíciója bal oldalon található.
A megszakító rögzítése hátlapra történik, fix rögzítési móddal. A csatlakozások csavaros kialakításúak, mind a felső, mind az alsó csatlakozások elölről történnek, 35 mm-es csatlakozási osztással. A megszakító IP40 védettségi fokozattal rendelkezik, és széles hőmérsékleti tartományban használható: -25 °C és +70 °C közötti üzemi hőmérséklettel. Érintésvédelmi osztálya Class II, ami fokozott biztonságot nyújt. A készülék rendelkezik kontaktushelyzet-jelzővel, ami lehetővé teszi a kapcsolási állapot egyértelmű vizuális ellenőrzését. Az EasyPact CVS250F megszakító kompatibilitási kódja CVS250, amely a Schneider Electric termékcsalád azonosítására szolgál.
Schneider Electric EasyPact CVS műszaki adatok
Főbb jellemzők
Termékcsalád: EasyPact
Terméksorozat: EasyPact CVS100...250
Terméknév: EasyPact CVS
Eszköz rövid neve: CVS250F
Termék vagy alkatrész típusa: Megszakító
Eszköz alkalmazása: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D
Földzárlat védelem (Vigi kiegészítővel): Nélkül
Elektromos jellemzők
Névleges áram: 250 A 40 °C-on
Hálózat típusa: AC
Felhasználási kategória: A kategória
Szakítóképesség: 36 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
36 kA Icu 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
70 kA Icu 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Kioldóegység neve: TM-D
Kioldóegység technológiája: Termál-mágneses
Kioldóegység névleges értéke: 250 A 40 °C-on
Védelmi típus: Túlterhelés védelem (termikus), Rövidzárlat védelem (mágneses)
Kiegészítő jellemzők
Névleges impulzus-állófeszültség: 8 kV az EN/IEC 60947-2 szerint
Hálózati frekvencia: 50/60 Hz
Szakítóképességi kód: F
Névleges üzemi szakítóképesség: 18 kA 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
36 kA 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
70 kA 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Semleges pozíció: Bal
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus 415 V In esetén az IEC 60947-2 szerint
Vezérlés típusa: Billenőkapcsoló
Termikus védelem beállítási tartománya: 175...250 A
Beállítások és védelmi funkciók
Semleges védelem beállítása: 1 x Ir (4D)
Hosszú idejű pickup beállítás típusa Ir: Állítható
Hosszú idejű pickup beállítási tartomány: 0,7...1 x In
Hosszú idejű késleltetés beállítás típusa: Fix
Pillanatnyi pickup beállítás típusa Ii: Fix
Pillanatnyi pickup beállítási tartomány: 2500 A
Fizikai jellemzők
Kontaktus helyzet kijelző: Igen
Rögzítési támogatás: Hátlap
Rögzítési mód: Fix
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozások - terminálok: Csavaros csatlakozás
Csatlakozási osztás: 35 mm
Kompatibilitási kód: CVS250
Szélesség: 140 mm
Mélység: 86 mm
Magasság: 161 mm
Környezeti jellemzők
Szabványok: EN 60947-2, IEC 60947-2
Terméktanúsítványok: GOST, IEC
Elektromos áramütés elleni védelem osztálya: II. osztály
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40
Környezeti levegőhőmérséklet üzemeltetés során: -25...70 °C
Környezeti levegőhőmérséklet tárolás során: -50...85 °C
