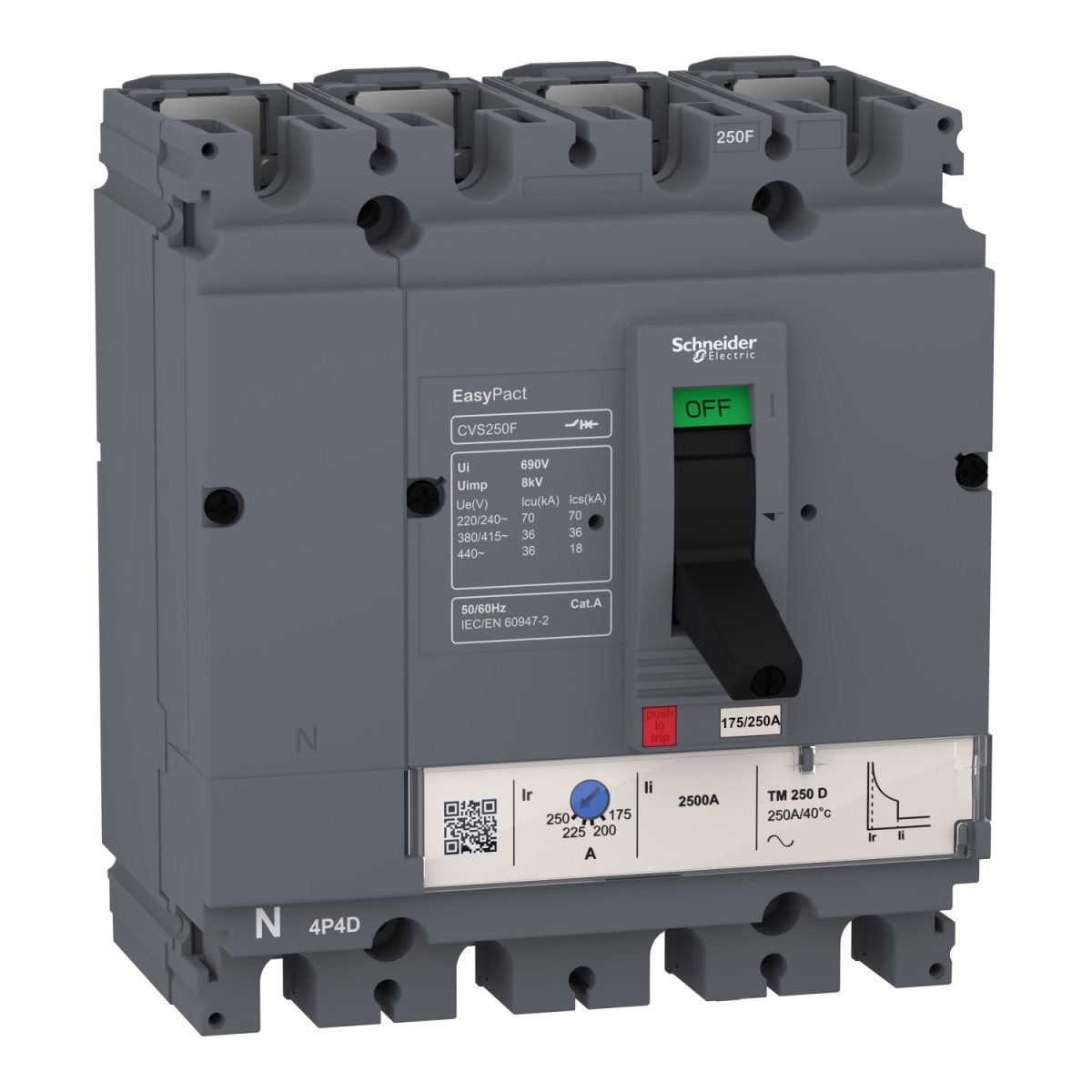

Az EasyPact CVS termékcsalád LV525343 cikkszámú kompakt megszakítója a Schneider Electric megbízható, nagy teljesítményű áramkörvédelmi megoldása. Ez a CVS250F típusú, négypolusú megszakító kiválóan alkalmazható elosztóhálózatokban, ahol magas szintű védelmet kell biztosítani túlterhelés és rövidzárlat ellen.
A megszakító 250 A névleges áramerősséggel rendelkezik 40 °C környezeti hőmérsékleten, és figyelemre méltó 36 kA megszakítóképességgel büszkélkedhet 415 V AC feszültségen az IEC 60947-2 szabványnak megfelelően. Különleges jellemzője, hogy míg négypolusú kivitelben készül (4P), a védelem csak három póluson valósul meg (3D), ami specifikus alkalmazásokhoz ideális választássá teszi. A megszakító TM-D típusú, termikus-mágneses kioldóegységgel van felszerelve, amely 175-250 A tartományban állítható termikus védelmet kínál, valamint rögzített, 2500 A értékű mágneses kioldást biztosít a rövidzárlati védelem érdekében.
A megszakító rendkívül robusztus felépítésű, amit a 20 000 mechanikai és 10 000 villamos kapcsolási ciklus élettartam is jelez. Működtetése karos kapcsolóval történik, ami gyors és egyértelmű visszajelzést ad az állapotáról. Méretei (szélesség: 140 mm, mélység: 86 mm, magasság: 161 mm) kompakt kialakítást tesznek lehetővé, miközben teljesíti a magas szintű védelmi követelményeket. A front oldali csatlakozások megkönnyítik a telepítést és karbantartást. Az eszköz 8 kV névleges lökőfeszültség-állósággal rendelkezik az EN/IEC 60947-2 szabványnak megfelelően, és -25 °C és +70 °C közötti üzemi hőmérsékleten használható, ami széles alkalmazási területet tesz lehetővé különböző környezeti feltételek mellett.
A Schneider Electric EasyPact CVS250F megszakító IEC és GOST tanúsítványokkal rendelkezik, és megfelel a Class II elektromos érintésvédelmi osztálynak. IP40-es védettségi fokozata megfelelő védelmet biztosít szilárd tárgyak és por ellen a megszakító belsejébe történő behatolással szemben. A készülék 3-as szennyezettségi fokozatban működtethető az IEC 60664-1 szabvány szerint. Ez a megszakító ideális választás ipari létesítményekben, kereskedelmi épületekben és nagyobb infrastrukturális projektekben, ahol megbízható áramkörvédelem szükséges.
Schneider Electric EasyPact CVS műszaki adatok
Fő jellemzők
Termékcsalád: EasyPact
Terméksorozat: EasyPact CVS100...250
Terméknév: EasyPact CVS
Eszköz rövid neve: CVS250F
Termék típusa: Megszakító
Alkalmazási terület: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 3D
Földzárlat védelem (Vigi kiegészítő): Nélkül
Névleges áram [In]: 250 A 40 °C-on
Hálózat típusa: AC
Felhasználási kategória: A kategória
Megszakítóképesség
[Icu] Megszakítóképesség: 36 kA Icu 440 V AC 50/60 Hz-en az IEC 60947-2 szerint
36 kA Icu 380/415 V AC 50/60 Hz-en az IEC 60947-2 szerint
70 kA Icu 220/240 V AC 50/60 Hz-en az IEC 60947-2 szerint
Kioldóegység neve: TM-D
Kioldó technológia: Termikus-mágneses
Kioldó névleges értéke: 250 A 40 °C-on
Védelem típusa: Túlterhelésvédelem (termikus)
Rövidzárlat védelem (mágneses)
Kiegészítő műszaki adatok
[Uimp] névleges lökőfeszültség-állóság: 8 kV az EN/IEC 60947-2 szerint
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kód: F
[Ics] névleges üzemi megszakítóképesség: 18 kA 440 V AC 50/60 Hz-en az IEC 60947-2 szerint
36 kA 380/415 V AC 50/60 Hz-en az IEC 60947-2 szerint
70 kA 220/240 V AC 50/60 Hz-en az IEC 60947-2 szerint
Nulla vezető pozíciója: Bal
Mechanikai élettartam: 20000 ciklus
Villamos élettartam: 10000 ciklus 415 V In az IEC 60947-2 szerint
Vezérlés típusa: Karos kapcsoló
Termikus védelem beállítási tartomány: 175...250 A
Semleges védelem beállítása: Nincs védelem (3D)
Hosszú késleltetésű kioldás beállítási típus Ir: Állítható
Hosszú késleltetésű kioldás beállítási tartomány: 0,7...1 x In
Hosszú késleltetésű kioldás időbeállítás típusa: Rögzített
Pillanatnyi kioldás beállítási típus Ii: Rögzített
Pillanatnyi kioldás beállítási tartomány: 2500 A
Érintkezőhelyzet-jelző: Igen
Szerelési és csatlakozási jellemzők
Szerelési felület: Hátlap
Szerelési mód: Rögzített
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozások - terminálok: Csavaros csatlakozás
Csatlakozási osztás: 35 mm
Kompatibilitási kód: CVS250
Fizikai jellemzők
Szélesség: 140 mm
Mélység: 86 mm
Magasság: 161 mm
Környezeti adatok
Szabványok: EN 60947-2
IEC 60947-2
Terméktanúsítványok: GOST
IEC
Áramütés elleni védelem osztálya: II. osztály
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40
Környezeti levegőhőmérséklet üzemeltetéshez: -25...70 °C
Környezeti levegőhőmérséklet tároláshoz: -50...85 °C
