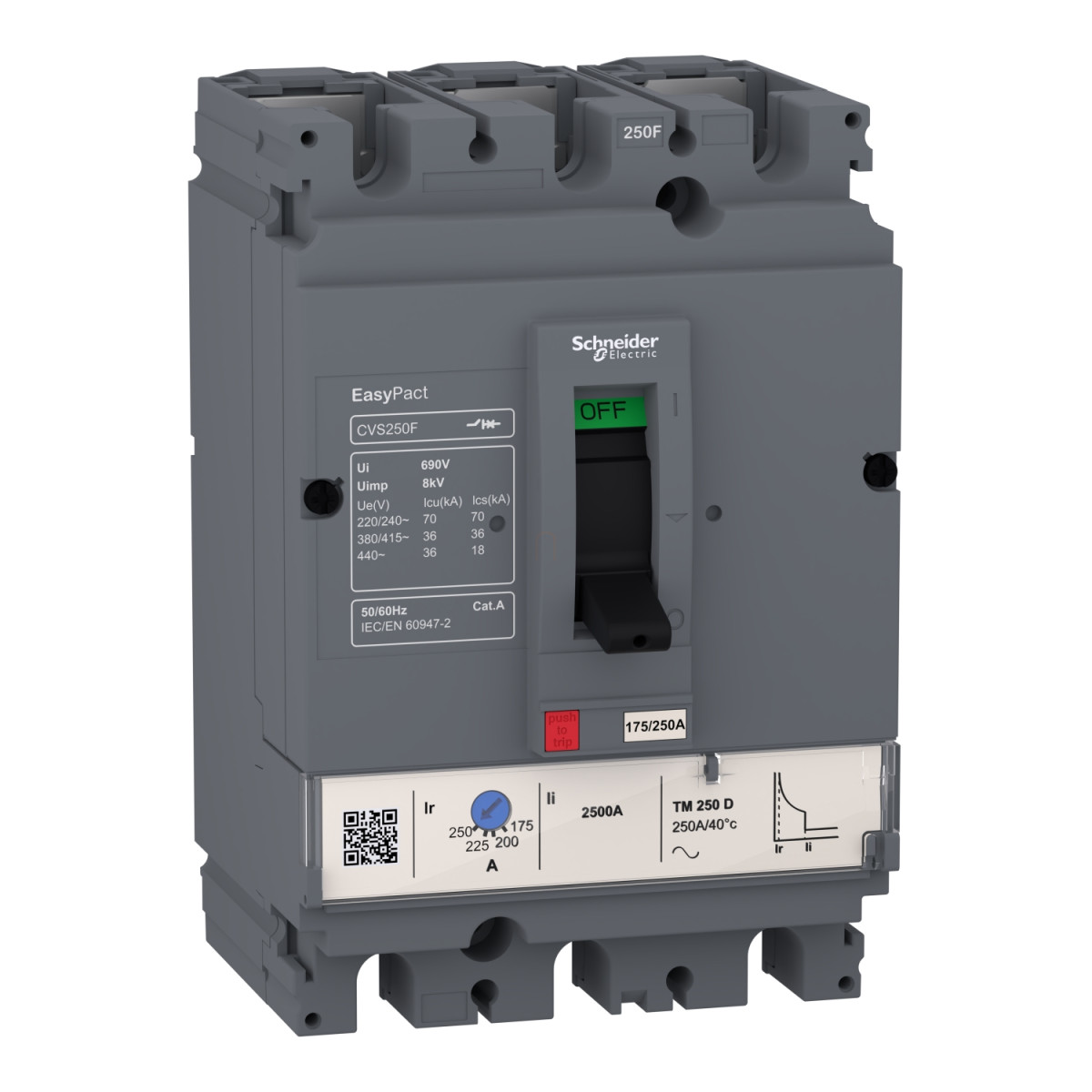

A Schneider Electric EasyPact CVS250F kismegszakító egy kiváló minőségű, 3P3D kialakítású, 160 amperes névleges áramerősségű áramköri megszakító, amely hatékony védelmet nyújt elosztóhálózatok számára. Ez a LV525331 cikkszámú termék az EasyPact termékcsalád egyik kiemelkedő tagja, mely egyesíti a megbízhatóságot, a magas teljesítményt és a sokoldalú felhasználhatóságot.
Az EasyPact CVS250F megszakító kiemelkedő, 36 kA megszakítóképességgel rendelkezik 380/415V AC 50/60 Hz hálózatokon, amely megfelel az IEC 60947-2 szabványnak. Alacsonyabb feszültségszinten (220/240V AC) ez az érték eléri a 70 kA-t, míg magasabb, 440V AC feszültségen is megbízhatóan teljesít 36 kA megszakítóképességgel. A termék TM-D típusú hőmágneses kioldóegységgel van felszerelve, amely kettős védelmet biztosít: termikus védelmet túlterhelés ellen és mágneses védelmet rövidzárlat ellen. A termikus védelem beállítási tartománya 112-160A, ami lehetővé teszi a felhasználók számára, hogy a védelmi szintet a konkrét alkalmazáshoz igazítsák. A hosszú idejű kioldóáram (Ir) beállítása 0,7-1 x In tartományban állítható, míg a pillanatnyi kioldóáram (Ii) értéke fixen 1250A.
A Schneider Electric EasyPact CVS250F megszakító AC hálózatokhoz lett tervezve, kategória A felhasználási besorolással. A termék IP40 védettséggel rendelkezik, így megfelelő védelmet nyújt szilárd tárgyak ellen. A mechanikai élettartama kiemelkedő, eléri a 20.000 kapcsolási ciklust, míg elektromos élettartama 10.000 ciklus 415V In mellett, az IEC 60947-2 szabványnak megfelelően. A CVS250F 8 kV névleges impulzus-állófeszültséggel (Uimp) rendelkezik, ami biztosítja a megbízható működést még tranziensek esetén is. A [Ics] névleges üzemi megszakítóképesség értékei: 18 kA 440V AC-nál, 36 kA 380/415V AC-nál, és 70 kA 220/240V AC-nál, ami garantálja a biztonságos működést különböző hálózati feltételek mellett.
A Schneider Electric EasyPact CVS250F kompakt méretekkel rendelkezik: szélessége 105 mm, mélysége 86 mm, magassága pedig 161 mm. A termék rögzítése hátlapra történik, fix szerelési móddal. Mind a felső, mind az alsó csatlakozások elől helyezkednek el, és csavaros csatlakozással rendelkeznek. A kapcsolóelem típusa billenőkapcsoló (toggle), és a készülék tartalmaz érintkező-helyzetjelzőt is. A kapcsolási osztás 35 mm, és a kompatibilitási kód CVS250. A CVS250F használata különösen ajánlott ipari létesítményekben, kereskedelmi épületekben és nagyobb elosztórendszerekben, ahol a megbízható áramköri védelem és a nagy megszakítóképesség elengedhetetlen. Ideális választás olyan helyszíneken, ahol a potenciális zárlati áramok magasak, és a berendezések védelme kritikus fontosságú.
Schneider Electric EasyPact CVS - LV525331 -CVS250F (36 kA) 3P3D TM160D műszaki adatok
Fő jellemzők
Termékcsalád: EasyPact
Terméksorozat: EasyPact CVS100...250
Terméknév: EasyPact CVS
Eszköz rövid név: CVS250F
Termék vagy komponens típusa: Kismegszakító
Eszköz alkalmazása: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Földzárlat-védelem (Vigi kiegészítő): Nélkül
Teljesítmény paraméterek
[In] névleges áram: 160 A 40 °C-on
Hálózat típusa: AC
Felhasználási kategória: A kategória
[Icu] Megszakítóképesség: 36 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
36 kA Icu 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
70 kA Icu 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
Kioldóegység neve: TM-D
Kioldóegység technológiája: Hőmágneses
Kioldóegység névleges értéke: 160 A 40 °C-on
Védelem típusa: Rövidzárlat elleni védelem (mágneses)
Túlterhelés elleni védelem (termikus)
Kiegészítő jellemzők
[Uimp] névleges lökőfeszültség-állóság: 8 kV az EN/IEC 60947-2 szerint
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kód: F
[Ics] névleges üzemi megszakítóképesség: 18 kA 440 V AC 50/60 Hz az IEC 60947-2 szerint
36 kA 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
70 kA 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus 415 V In az IEC 60947-2 szerint
Vezérlés típusa: Billenőkapcsoló
Termikus védelem beállítási tartománya: 112...160 A
Hosszú idejű kioldóáram beállítási típusa Ir: Állítható
Hosszú idejű kioldóáram beállítási tartománya: 0,7...1 x In
Hosszú idejű késleltetés beállítási típusa: Fix
Pillanatnyi kioldóáram beállítási típusa Ii: Fix
Pillanatnyi kioldóáram beállítási tartománya: 1250 A
Érintkező helyzetjelző: Igen
Szerelési adatok
Rögzítőelem: Hátlap
Szerelési mód: Fix
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozások - kapcsok: Csavaros csatlakozás
Csatlakozási osztás: 35 mm
Kompatibilitási kód: CVS250
Méretek
Szélesség: 105 mm
Mélység: 86 mm
Magasság: 161 mm
Környezeti feltételek
Szabványok: EN 60947-2, IEC 60947-2
Terméktanúsítványok: IEC, GOST
Áramütés elleni védelem osztálya: II. osztály
Szennyezési fokozat: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40
Környezeti levegő hőmérséklete működés közben: -25…70 °C
Környezeti levegő hőmérséklete tároláskor: -50…85 °C
