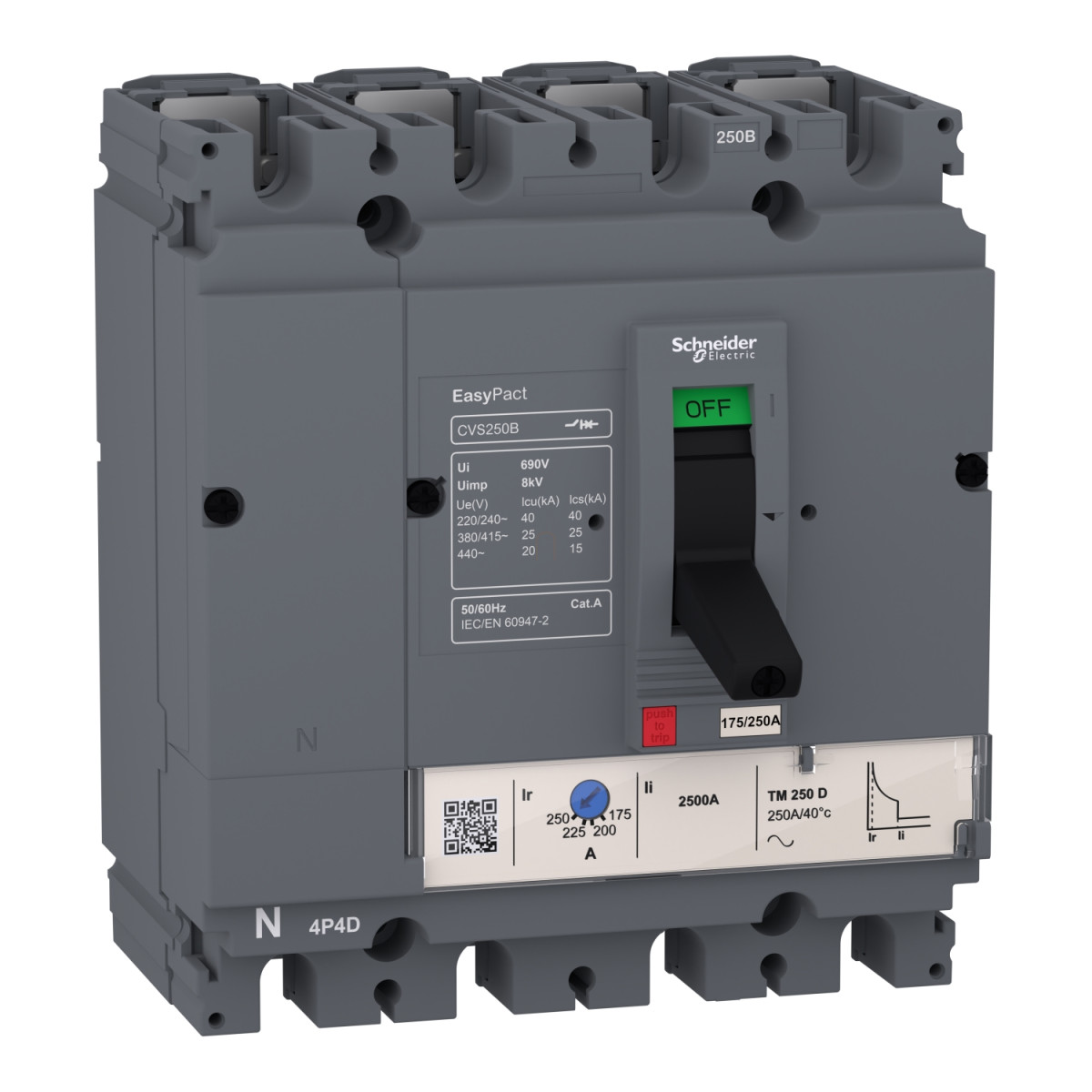

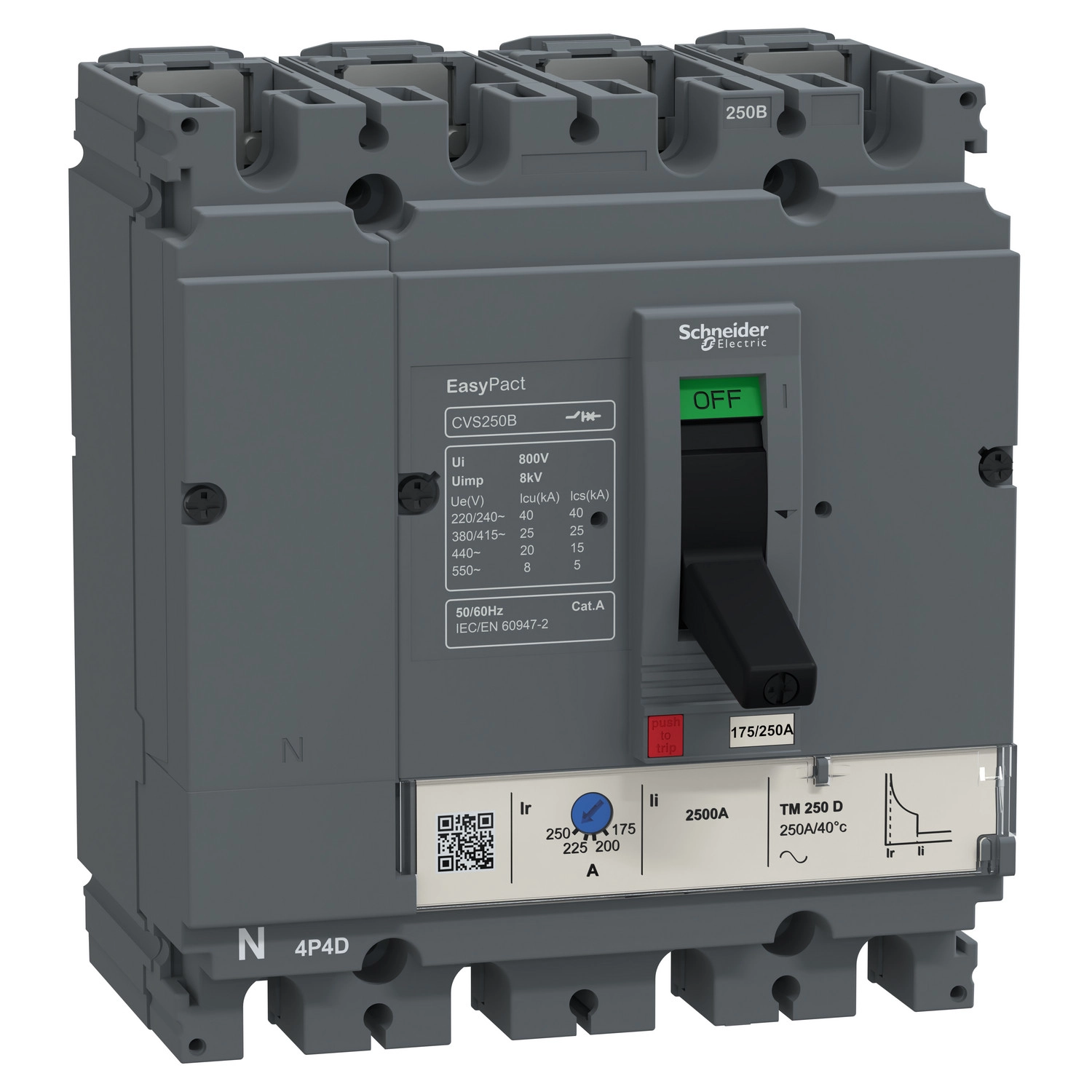

Az EasyPact CVS250B kismegszakító a Schneider Electric megbízható védelmi megoldása ipari és kereskedelmi elosztóhálózatok számára. A LV525323 cikkszámú, négy pólusú (4P) készülék 250 A névleges áramerősségével és 25 kA-es megszakítóképességével (415V AC mellett) ideális választás olyan környezetbe, ahol fokozott védelmi igények merülnek fel.
A CVS250B típusú megszakító az EasyPact CVS100...250 termékcsalád tagjaként kiváló műszaki paraméterekkel rendelkezik. A termál-mágneses (TM-D) kioldóegységgel felszerelt készülék kettős védelmet nyújt: túlterhelés ellen termikus kioldással, míg rövidzárlat ellen mágneses kioldással. A termikus védelem 175-250 A tartományban állítható, így rugalmasan igazítható a konkrét alkalmazás igényeihez. A mágneses kioldás fix értéke 2500 A, amely azonnali védelmet biztosít komolyabb zárlati áramok esetén, a reflexes kioldás kevesebb mint 10 ms alatt megtörténik.
A megszakítóképesség a hálózati feszültségtől függően változik: 220/240 V AC esetén 40 kA, 380/415 V AC mellett 25 kA, míg 440 V AC esetén 20 kA. Az üzemi megszakítóképesség (Ics) is kiemelkedő értékeket mutat: 220/240 V-nál 40 kA, 380/415 V-nál 25 kA, 440 V-nál pedig 15 kA. A készülék 8 kV impulzus feszültségtűrése (Uimp) megfelel az IEC 60947-2 szabványnak. Működtető szerkezete kapcsolókaros kivitelű, ami egyszerű és gyors működtetést tesz lehetővé.
A CVS250B megszakító mechanikai élettartama 20 000 kapcsolási ciklus, míg elektromos élettartama 10 000 ciklus 415 V és névleges áram mellett az IEC 60947-2 szabvány szerint. A készülék IP40 védettségi fokozattal rendelkezik, ami megfelelő védelmet biztosít a por és kisebb tárgyak behatolása ellen. Üzemi hőmérséklet-tartománya -25 °C és +70 °C között van, míg tárolási hőmérséklete -50 °C és +85 °C között. Méretei: 140 mm szélesség, 161 mm magasság és 86 mm mélység, ami kompakt kialakítást biztosít. A csatlakozások csavaros kivitelűek, a csatlakozási távolság 35 mm. A 4D védelem azt jelenti, hogy mind a négy pólus védett. A megszakító semleges vezetője bal oldali elhelyezkedésű. A szerelés hátsó panelre történik, fix rögzítéssel, az alsó és felső csatlakozások előlapról érhetők el. A termék megfelel a II-es érintésvédelmi osztály követelményeinek és a 3-as szennyezettségi foknak az IEC 60664-1 szerint.
Schneider Electric EasyPact CVS - LV525323 -CVS250B (25 kA) 4P4D TM250D műszaki adatok
Termék jellemzők
Termékcsalád: EasyPact
Termékcsalád részletes: EasyPact CVS100...250
Terméknév: EasyPact CVS
Készülék rövid neve: CVS250B
Termék vagy alkatrész típusa: Megszakító
Készülék alkalmazása: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D
Földzárlat védelem (Vigi kiegészítő): Nélkül
Névleges áram: 250 A 40 °C-on
Hálózat típusa: AC
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség: 40 kA Icu 220/240 V AC 50/60 Hz esetén IEC 60947-2 szabvány szerint
25 kA Icu 380/415 V AC 50/60 Hz esetén IEC 60947-2 szabvány szerint
20 kA Icu 440 V AC 50/60 Hz esetén IEC 60947-2 szabvány szerint
Kioldóegység neve: TM-D
Kioldóegység technológiája: Termál-mágneses
Kioldóegység névleges árama: 250 A 40 °C-on
Védelem típusa: Túlterhelés védelem (termikus)
Rövidzárlat védelem (mágneses)
További jellemzők
Névleges impulzus feszültségtűrés: 8 kV EN/IEC 60947-2 szabvány szerint
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kód: B
Névleges üzemi megszakítóképesség: 15 kA 440 V AC 50/60 Hz esetén IEC 60947-2 szabvány szerint
25 kA 380/415 V AC 50/60 Hz esetén IEC 60947-2 szabvány szerint
40 kA 220/240 V AC 50/60 Hz esetén IEC 60947-2 szabvány szerint
Semleges vezető pozíciója: Bal
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus 415 V névleges áram mellett IEC 60947-2 szabvány szerint
Vezérlés típusa: Kapcsolókar
Termikus védelem beállítási tartománya: 175...250 A
Semleges védelem beállítás: 1 x Ir (4D)
Hosszú késleltetésű kioldó beállítási típusa Ir: Állítható
Hosszú késleltetésű kioldó beállítási tartománya: 0,7...1 x In
Hosszú késleltetésű időzítés beállítás típusa: Fix
Pillanatnyi kioldó beállítás típusa Ii: Fix
Pillanatnyi kioldó beállítási tartománya: 2500 A
Érintkező helyzetjelző: Igen
Szerelési támogatás: Hátlap
Szerelési mód: Fix
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozások - kapcsok: Csavaros csatlakozás
Csatlakozási távolság: 35 mm
Kompatibilitási kód: CVS250
Méretek
Szélesség: 140 mm
Mélység: 86 mm
Magasság: 161 mm
Környezet
Szabványok: IEC 60947-2, EN 60947-2
Termék tanúsítványok: GOST, IEC
Érintésvédelmi osztály: II osztály
Szennyezettségi fok: 3 IEC 60664-1 szabvány szerint
IP védettségi fokozat: IP40
Környezeti hőmérséklet üzemelés közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -50...85 °C
