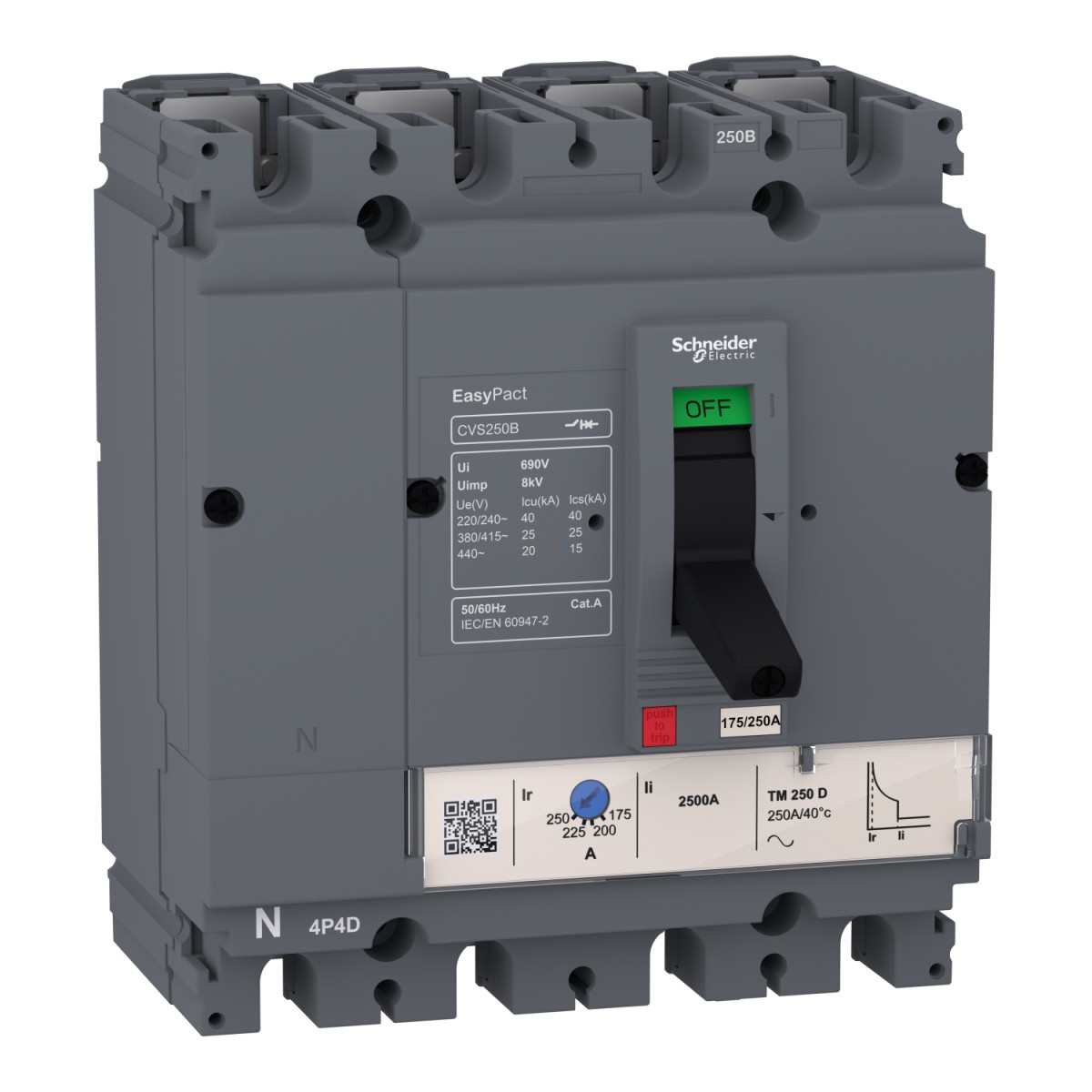

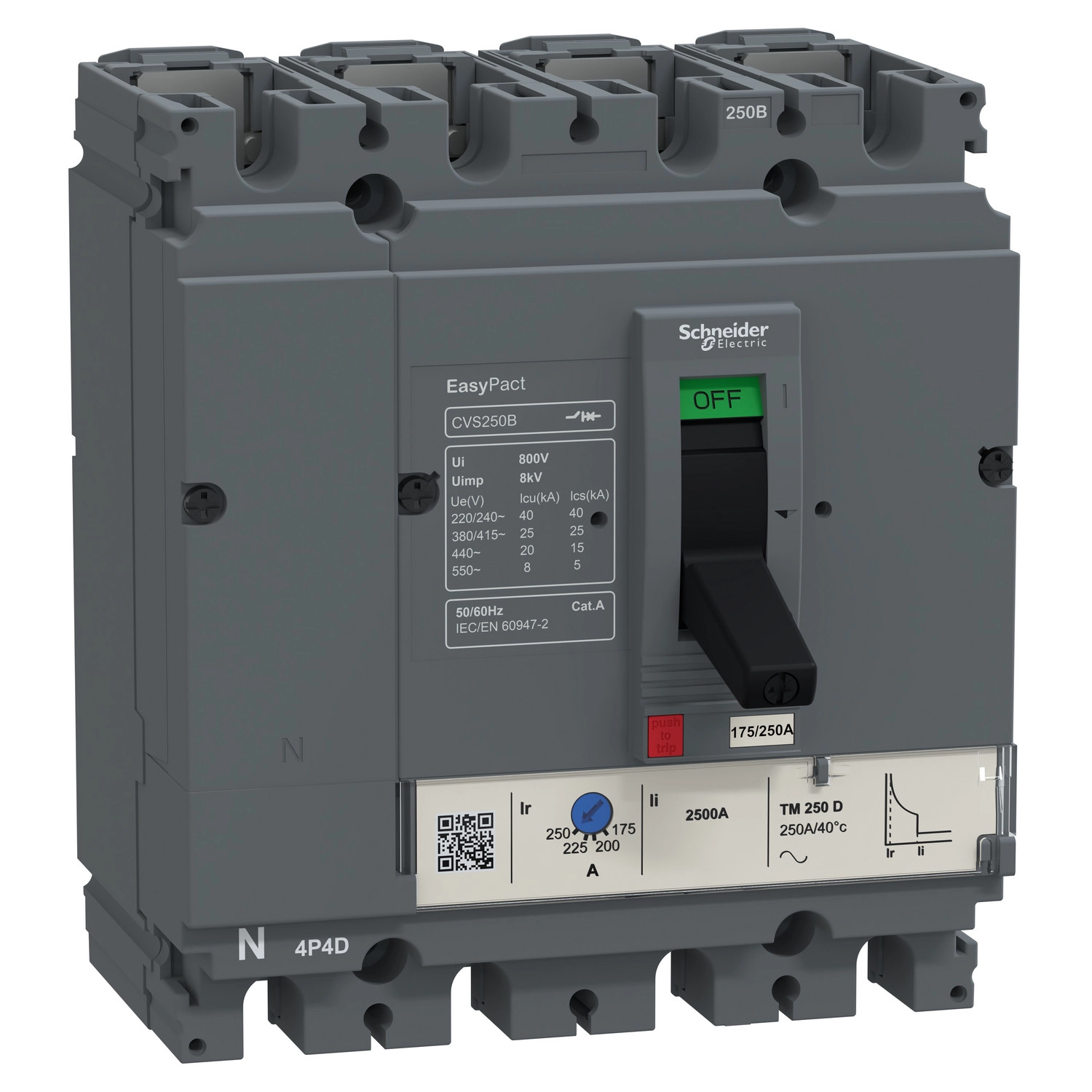

Az EasyPact CVS250B megszakító a Schneider Electric EasyPact CVS termékcsalád része, amely ideális megoldást kínál elosztóhálózatok védelmére. A LV525322 cikkszámú, 4 pólusú (4P) kialakítású megszakító megbízható teljesítményt biztosít ipari és kereskedelmi alkalmazásokban, ahol magas szintű védelemre van szükség az elektromos hálózatokban.
A CVS250B típusú megszakító 200 A névleges árammal rendelkezik 40 °C környezeti hőmérsékleten, és TM-D típusú termikus-mágneses kioldóegységgel van felszerelve. Ez a kioldóegység két alapvető védelmi funkciót biztosít: túlterhelés elleni termikus védelmet és rövidzárlat elleni mágneses védelmet. A termikus védelem beállítási tartománya 140-200 A, ami lehetővé teszi a rendszer pontos hangolását a védendő berendezések igényeihez. Az eszköz kimagasló szakítóképességgel rendelkezik: 40 kA 220/240 V AC feszültségen, 25 kA 380/415 V AC feszültségen, és 20 kA 440 V AC feszültségen, 50/60 Hz frekvencián, az IEC 60947-2 szabványnak megfelelően.
A CVS250B megszakító rendkívül ellenálló, amit a 20 000 mechanikai működési ciklus és a 10 000 elektromos működési ciklus (415 V, In áramerősségnél) is bizonyít. Az eszköz 8 kV névleges impulzus-állósági feszültséggel rendelkezik az EN/IEC 60947-2 szabvány szerint. A megszakító működtetése billenőkaros kialakítású, ami egyszerű és gyors kapcsolást tesz lehetővé. Az LV525322 megszakító 4D védett pólussal rendelkezik, és a semleges vezető bal oldali pozícióban található. A termék nem tartalmaz földzárlat védelmet (Vigi modul nélküli kivitel).
A CVS250B megszakító fizikai méretei jól meghatározottak: szélessége 140 mm, mélysége 86 mm, magassága 161 mm. A telepítés hátsó lapra történik, rögzített kivitelű. Mind a felső, mind az alsó csatlakozás frontális kialakítású, csavaros csatlakozókkal. A csatlakozási távolság 35 mm. A megszakító széles üzemi hőmérséklet-tartománnyal rendelkezik: -25 °C és +70 °C között használható, míg tárolási hőmérséklet-tartománya -50 °C és +85 °C közötti. Az LV525322 típusú Schneider Electric EasyPact CVS250B megszakító IP40 védettségi fokozattal rendelkezik, és 3-as szennyezettségi fokozatra van méretezve az IEC 60664-1 szabvány szerint. Az eszköz II. érintésvédelmi osztályba tartozik, ami tovább növeli a felhasználók biztonságát az elektromos berendezések telepítése és használata során.
Schneider Electric EasyPact CVS - LV525322 -CVS250B (25 kA) 4P4D TM200D műszaki adatok
Alap jellemzők
Terméktípus: Megszakító
Termékcsalád: EasyPact
Termékcsalád tartomány: EasyPact CVS100...250
Terméknév: EasyPact CVS
Eszköz rövid neve: CVS250B
Eszköz alkalmazása: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D
Földzárlat védelem (Vigi kiegészítő): Nincs
Villamos jellemzők
Névleges áram [In]: 200 A 40 °C-on
Hálózat típusa: AC
Felhasználási kategória: A kategória
Szakítóképesség [Icu]: 40 kA Icu 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Szakítóképesség [Icu]: 25 kA Icu 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Szakítóképesség [Icu]: 20 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Kioldóegység neve: TM-D
Kioldóegység technológiája: Termikus-mágneses
Kioldóegység névleges értéke: 200 A 40 °C-on
Védelmi típus: Rövidzárlat elleni védelem (mágneses), Túlterhelés elleni védelem (termikus)
Kiegészítő jellemzők
Névleges impulzus-állósági feszültség [Uimp]: 8 kV az EN/IEC 60947-2 szerint
Hálózati frekvencia: 50/60 Hz
Szakítóképesség kódja: B
Névleges üzemi szakítóképesség [Ics]: 15 kA 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Névleges üzemi szakítóképesség [Ics]: 25 kA 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Névleges üzemi szakítóképesség [Ics]: 40 kA 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Semleges vezető pozíciója: Bal
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus 415 V In esetén az IEC 60947-2 szerint
Működtetés típusa: Billenőkaros
Termikus védelem beállítási tartomány: 140...200 A
Semleges védelem beállítás: 1 x Ir (4D)
Hosszú idejű kioldás beállítási típus Ir: Állítható
Hosszú idejű kioldás beállítási tartomány: 0,7...1 x In
Hosszú idejű késleltetés beállítási típusa: Fix
Pillanatkioldás beállítási típusa Ii: Fix
Pillanatkioldás beállítási tartomány: 2000 A
Fizikai jellemzők
Kontakt pozíció jelző: Igen
Rögzítő felület: Hátlap
Szerelési mód: Fix
Felső csatlakozás: Elölről
Alsó csatlakozás: Elölről
Csatlakozások - terminálok: Csavaros csatlakozás
Csatlakozási távolság: 35 mm
Kompatibilitási kód: CVS250
Szélesség: 140 mm
Mélység: 86 mm
Magasság: 161 mm
Környezeti jellemzők
Szabványok: IEC 60947-2, EN 60947-2
Termék tanúsítványok: GOST, IEC
Érintésvédelmi osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
